Ⅰ. Bluetooth Low Energyモジュールとは何ですか？

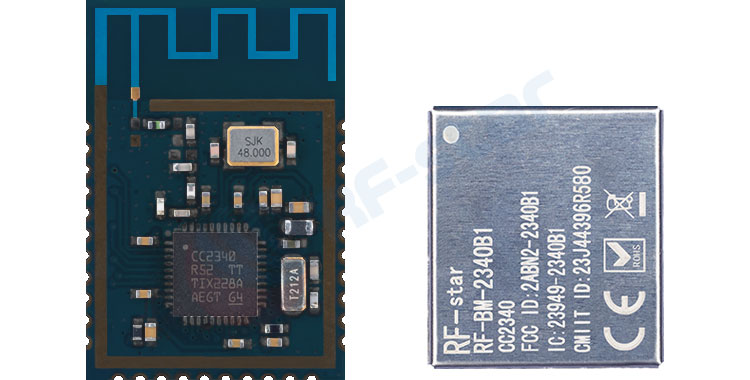

身体的構成: Bluetooth Low Energyモジュール BLEチップ＋必須周辺回路（水晶、コンデンサ等）＋RF部（アンテナ整合回路）＋シールドカバー（干渉防止用）。この包括的なパッケージにより、複雑なRF設計をすることなく、すぐにご利用いただけます。

簡単な理解: Bluetooth Low Energy（BLE）は、従来のBluetoothの「省エネ版」とも言える技術で、長時間駆動が求められる小型のバッテリー駆動デバイス向けに特別に設計されています。例えば、スマートブレスレット、電子体重計、紛失防止タグなどは、BLE技術を利用して接続を維持しながら、バッテリーを数ヶ月、あるいは数年も持続させています。

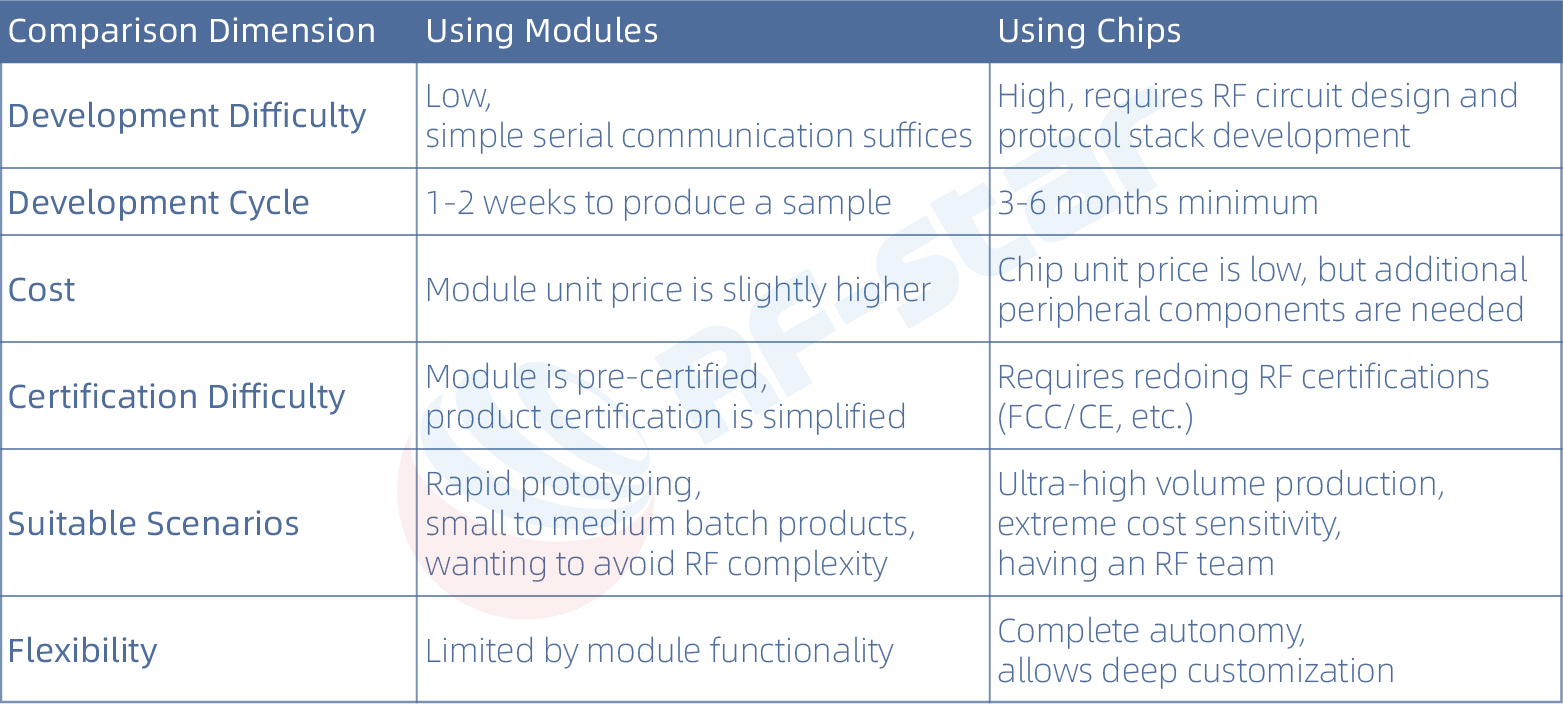

モジュールとチップ：どのように選択するのでしょうか?

提案： IoT製品の90%において、モジュールを使用する方がコスト効率に優れています。開発時間と認証コストの節約は、モジュールの価格差をはるかに上回ります。

特記事項: FCC、ICなどの一般的なモジュール認証では、モジュールに完全なRF回路、シールドカバー、独立した電源が含まれていることが求められます。モジュールの認証を参照できるかどうかは、地域、特定の最終製品、選択した試験機関によって異なります。スムーズな認証取得のため、RF-starは、ユーザーが認証機関に直接連絡を取り、具体的な要件を確認することを推奨しています。

Ⅱ. W 市場にある低電力 Bluetooth モジュールの主な種類は何ですか?

1. 機能別に分類

透明伝送モジュール: 最も一般的に使用されるこのデバイスは、「データパイプライン」のように機能し、Bluetooth経由で受信したデータをマイクロコントローラに直接送信します。ユーザーはBluetoothプロトコルを理解する必要はなく、配線するだけで使用できます。

コントローラーモジュール: 独自の処理能力を備え、ロジックをプログラムできます。お客様は独自のプログラムを作成してチップの内部コアを活用できるため、外付けMCUを不要にし、コストを削減できます。例えば、RF-star RF-BM-2340B1は、ARM Cortex-M0+コアを内蔵したTI CC2340R5を搭載し、すべてのGPIOが外部に取り出されているため、Bluetooth通信とユーザーアプリケーションの両方を処理できます。

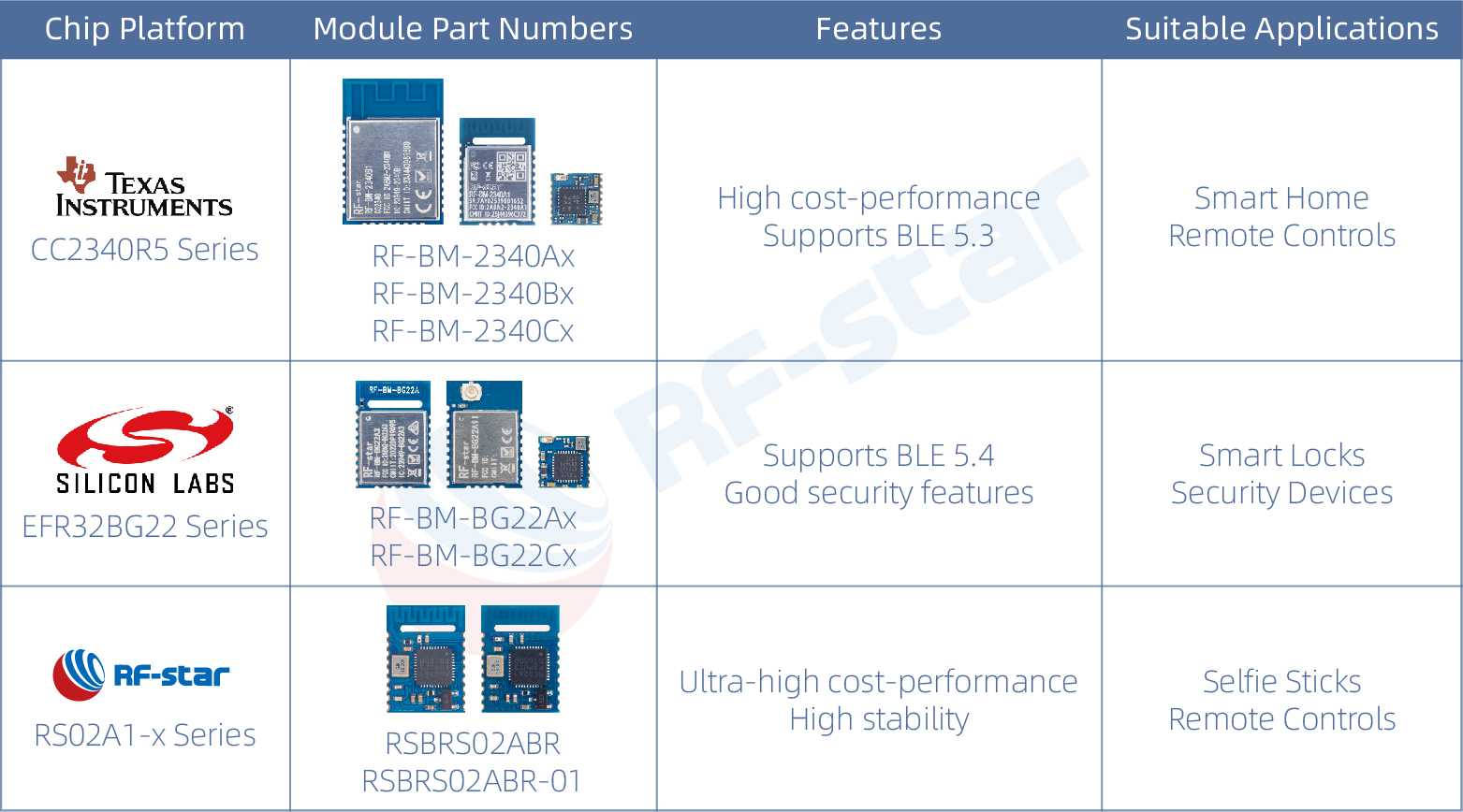

チッププラットフォーム別RF-starモジュール

上記のすべてのモジュールは、透過的な伝送と独立した開発の両方のニーズを満たすことができます。

2. インターフェースによる分類

シリアルポートタイプ (UART): 最も簡単に使い始め、接続し、使用できます (例: RF-star RF-BM-2340A1)。

USBタイプ: コンピュータに直接接続します。追加のインターフェイスは必要なく、顧客は独自の PC ソフトウェア (例: RF-DG-22A) を開発します。

SPI/I2Cタイプ: シリアル伝送速度の違い。たとえば、RF-BM-2340A2 は SPI 透過伝送プロトコルをサポートし、RF-BM-BG22Ax は I2C 透過伝送プロトコルをサポートします。

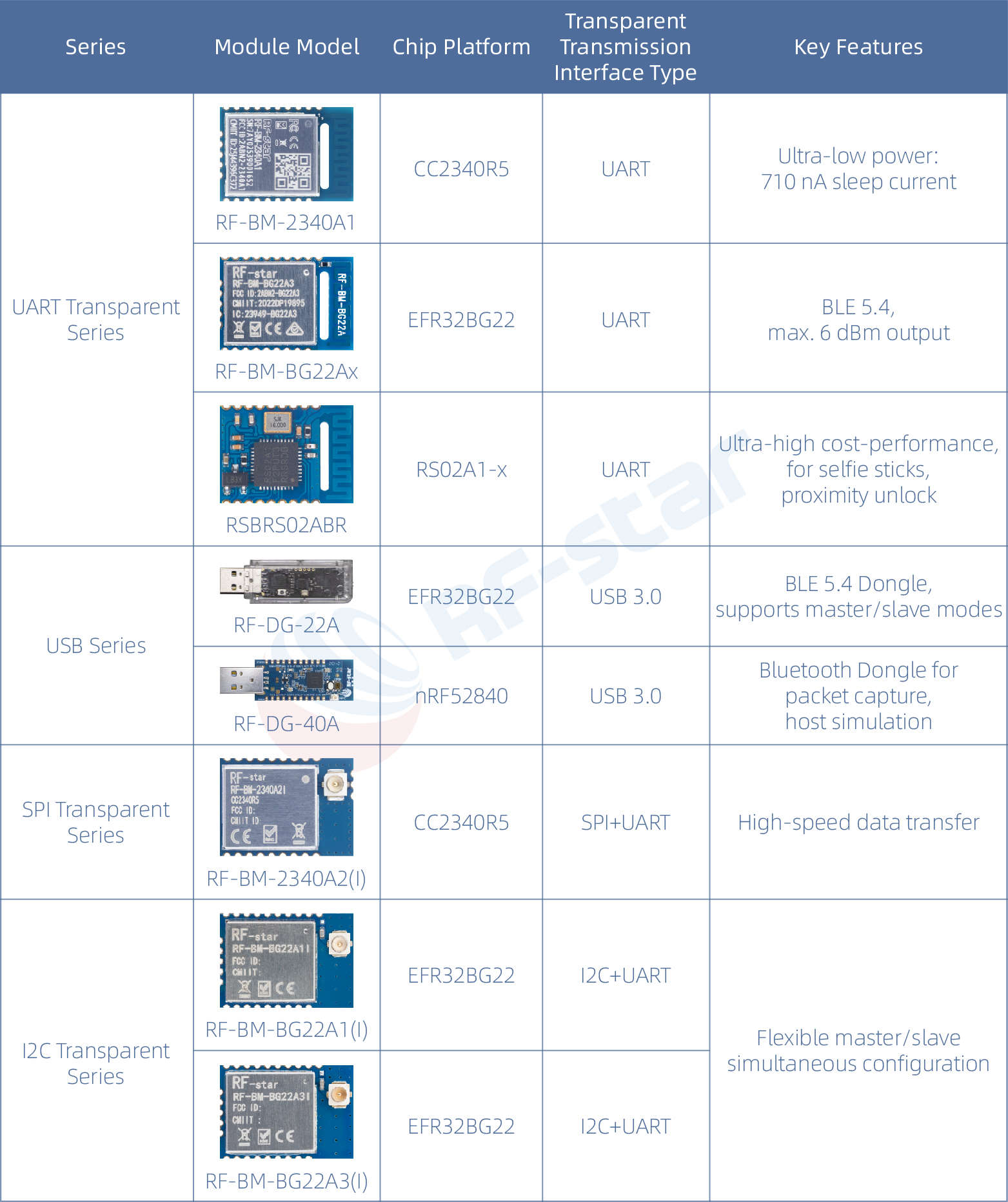

RF-star Bluetooth Low Energyモジュールインターフェース分類表

Ⅲ. クイックスタート: BLE透過伝送モジュールの使い方

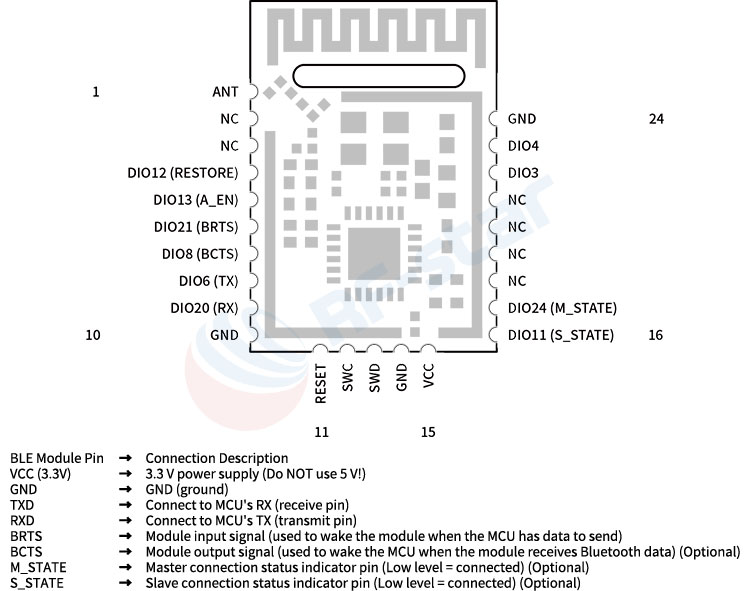

配線は超簡単（RF-BM-2340A1を例に）

注意: TX は RX に接続し、RX は TX に接続します。逆に接続しないでください。フロー制御ピンは使用しない場合は接地する必要があります。

3段階の電源オン方法：

モジュールに電源を投入する （3.3V、最大電流はモジュールの仕様を超えてはなりません）

携帯電話にBluetoothデバッグアプリをダウンロードする （「nRF Connect」を推奨）

電話アプリを使用してモジュールを検索して接続します (デフォルト名は通常RFSTAR_XXXXです)

フロー制御（フローコントロール）の使い方

RF-starモジュールのフロー制御方法 (RTS/CTS) (BRTS/BCTS):

モジュール RTS/BCTS → MCU CTS

モジュール CTS/BRTS ← MCU RTS

適用モジュール: RF-BM-BG22A1、RF-BM-2340A1、RF-BM-4044Bx など

Ⅳ. Bluetoothの動作原理の詳細な分析

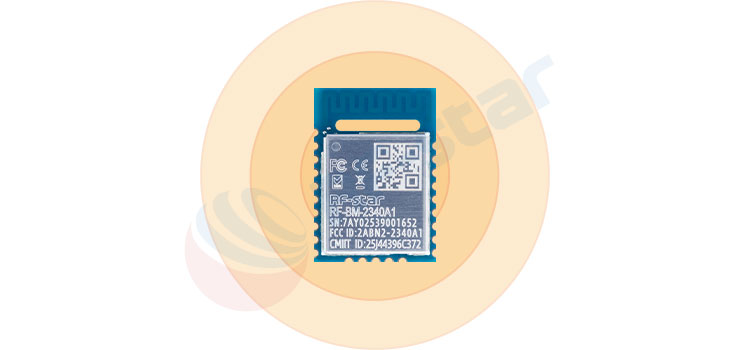

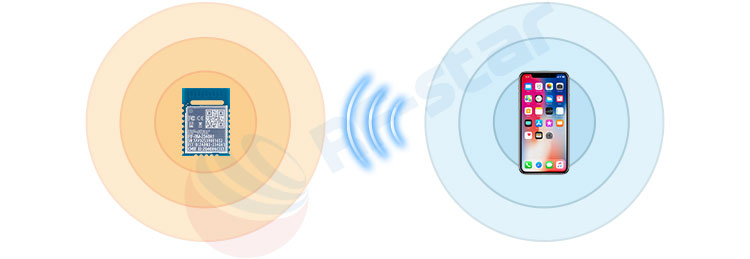

広告 ------ 周辺機器放送

周辺機器が定期的に「叫びます！」：「私はここにいます！私の情報は...」

広告パケットの内容:

デバイス名（例：「RFSTAR_BLE」）
UUID（デバイスの一意のID）
信号強度インジケーター
提供できるサービスに関する情報

メーカー固有のデータ

RF-starモジュール広告設定:
AT+NAME=RF-star123456 // デバイス名を変更する
AT+UART=921600 // シリアルボーレートを921600 bpsに設定

AT+POWER=0 // 送信電力を0 dBmに変更

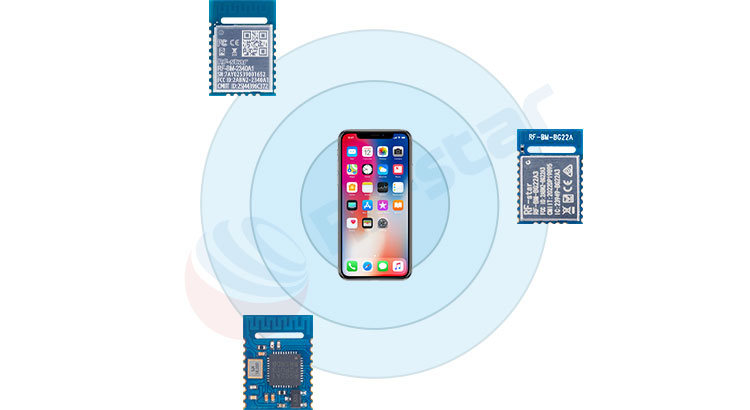

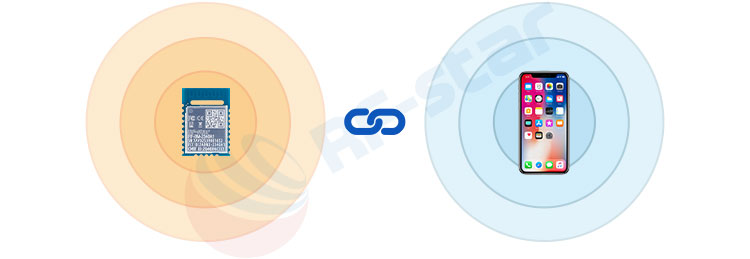

スキャン中 ------ 中央デバイスリスニング

中央装置は「耳」をオンにして、近くで広告を出している人物を聞き取ります。

スキャン結果に含まれるもの:
すべての広告デバイスのMACアドレス
デバイス名（ある場合）
RSSI信号強度（負の値が大きいほど信号が弱いことを意味します）

広告パケットの内容

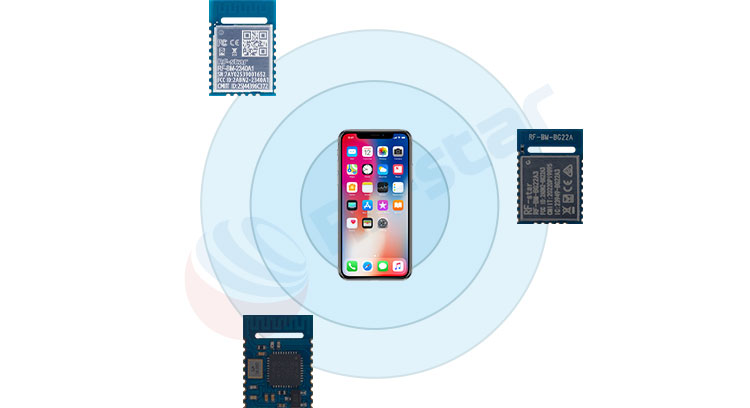

マスター/スレーブの役割と接続トポロジ
マスターデバイス（マスター/セントラル）:
近くのBluetoothデバイスをアクティブにスキャンします
接続要求を開始する
1つのマスターは複数のスレーブに接続できます

代表的な例: 携帯電話、タブレット、ゲートウェイ

スレーブデバイス（スレーブ/周辺機器）:

存在を宣伝する
接続を待つ
一度に 1 つのマスターのみに接続できます (通常モード)

代表的な例: センサー、ブレスレット、ビーコン

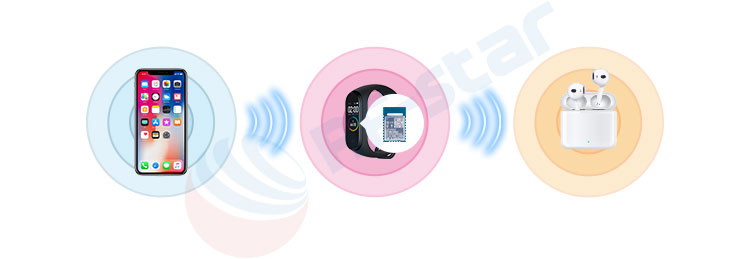

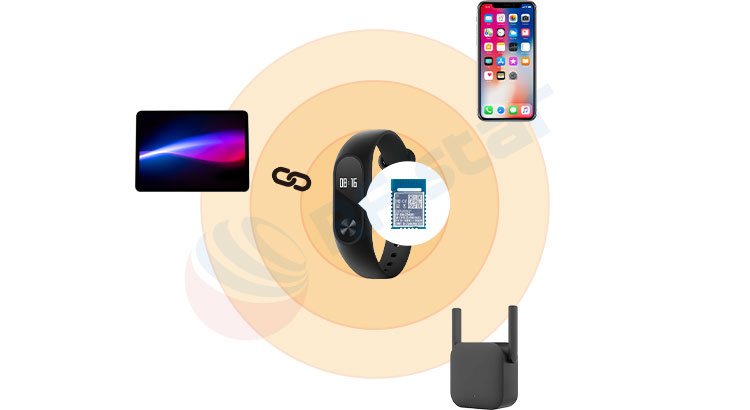

マスター/スレーブコンボ（セントラル/ペリフェラル）:

次のようなマスター機能とスレーブ機能の両方を兼ね備えたデバイス:

スマートウォッチ（スレーブ：電話に接続、マスター：ヘッドフォンに接続）

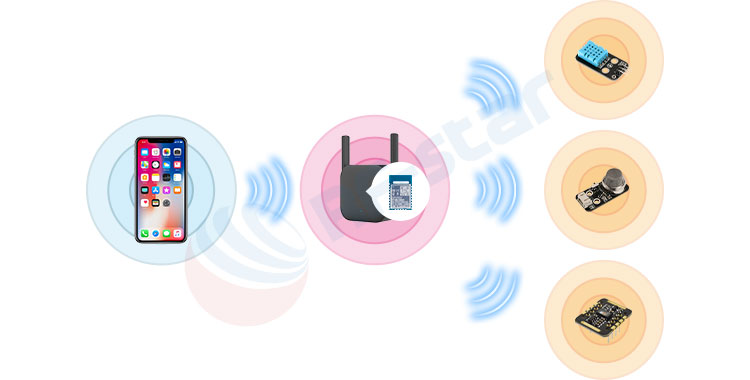

Bluetooth ゲートウェイ (マスター: 複数のセンサーに接続、スレーブ: 設定のために電話で接続)

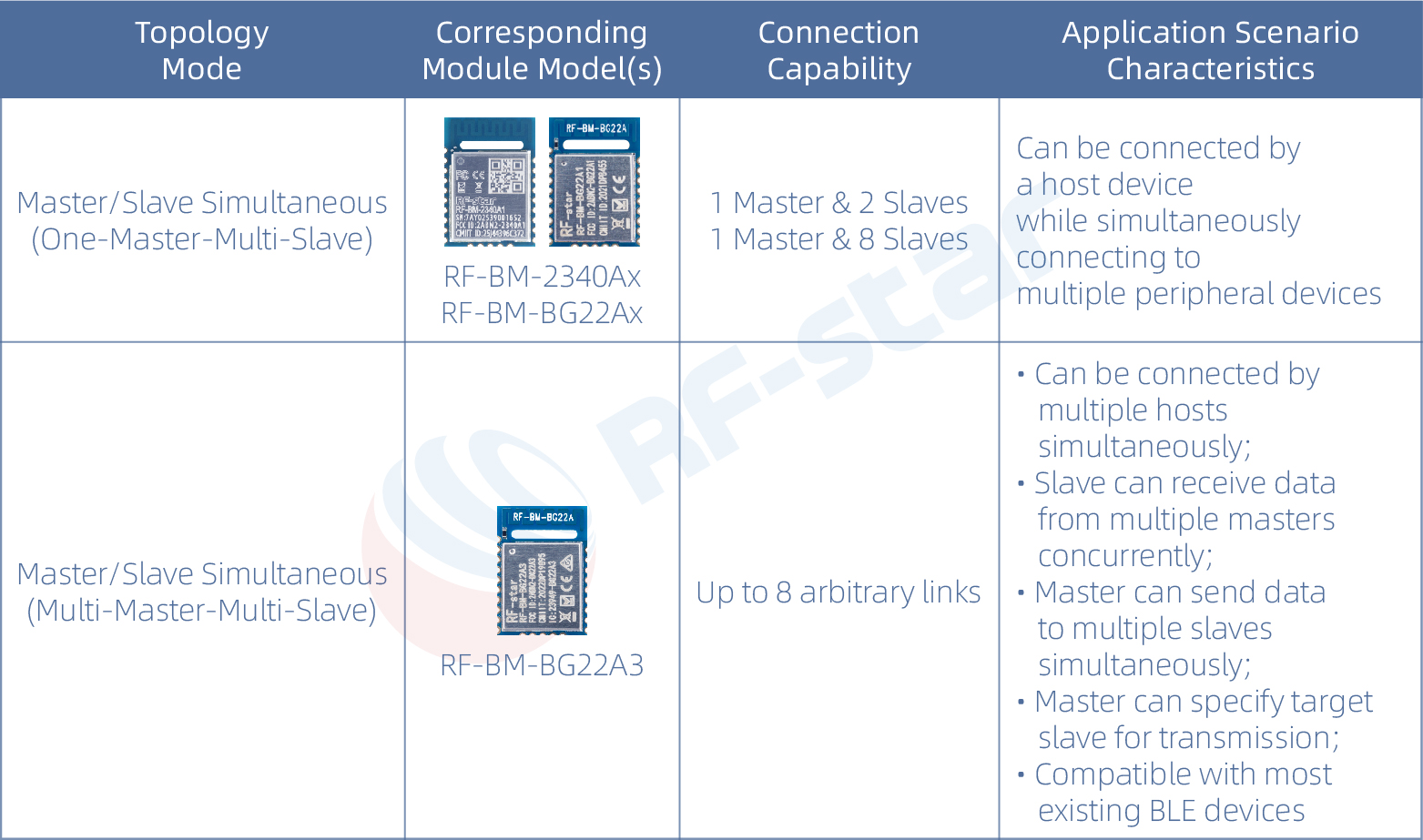

RF-star透過伝送モジュールがサポートするモード

接続を確立するための 4 つのステップ:

ステップ1：スレーブデバイスのアドバタイズ

↓

ステップ2: マスターデバイスがターゲットをスキャンして選択する

↓

ステップ3: マスターデバイスが接続要求を開始する

↓

ステップ 4: 両者がパラメータをネゴシエート → 接続成功!

接続パラメータの最適化構成

接続間隔: 速度と消費電力に影響します
AT+ADS=1,1,50 // 接続可能な広告を有効にするように設定します。広告間隔は50ミリ秒です。
// スレーブレイテンシ: スキップできる接続イベントの数
AT+CDL=10,20 // BCTSピン機能を有効にし、遅延時間を10msに設定します。BRTSピンの遅延時間を20msに設定します。
// 監視タイムアウト: 接続の切断を判断する時間

AT+CNT_INTERVAL=16,200 // デバイスの現在の接続間隔は20ミリ秒（16*1.25ミリ秒）、接続監視タイムアウトは2000ミリ秒です

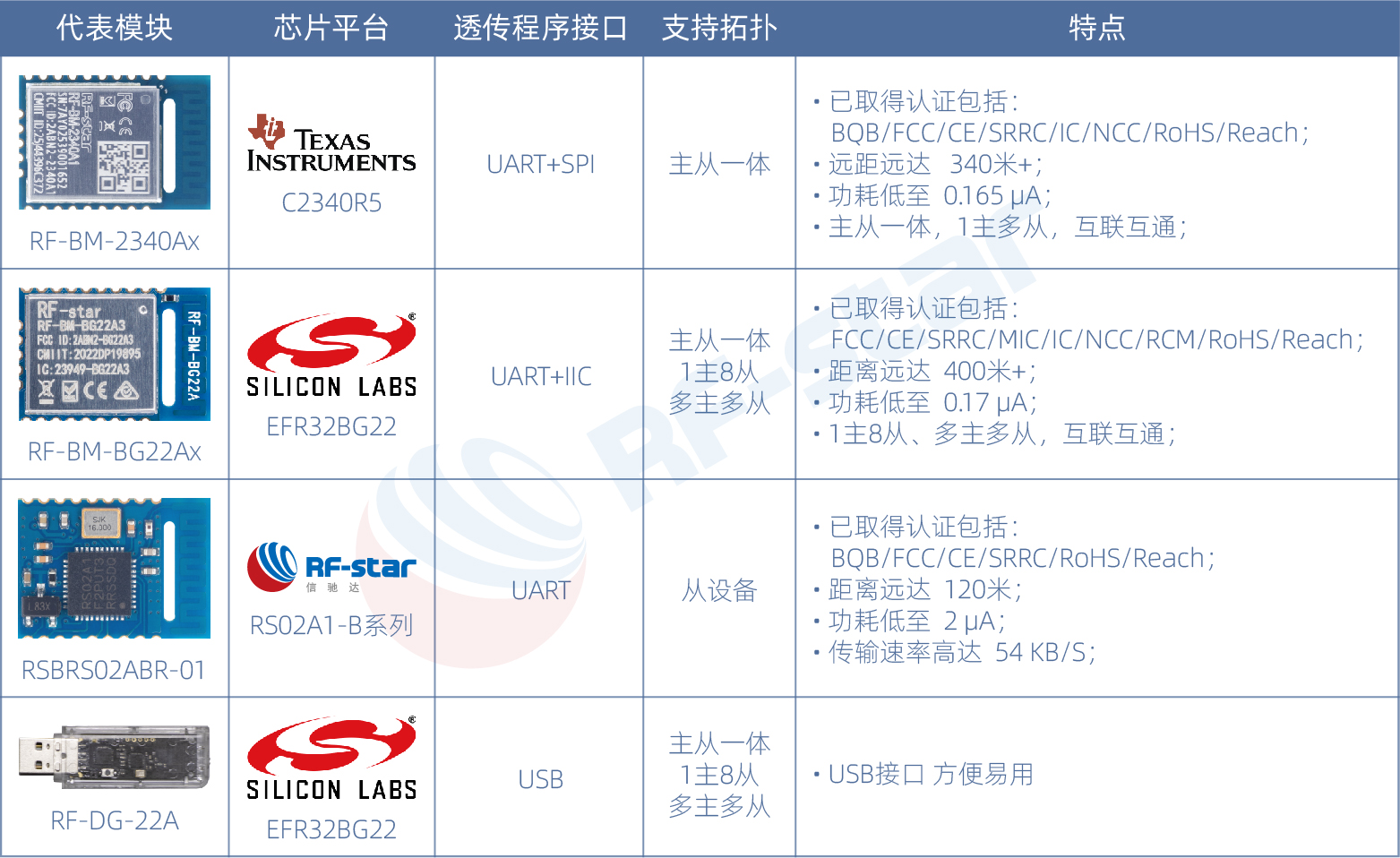

Ⅴ. RF-star 透過型 Bluetooth モジュール選択表

Ⅵ. よくある問題のクイックリファレンス

Q1: モジュールが見つかりませんか?

チェック1: モジュールがアドバタイジングモードになっているか確認する（STATEピンで確認できる）
チェック2: 電源は 3.3 V で安定していますか? 電流は十分ですか (≥ 20 mA)?
チェック3: モジュールはすでに接続状態になっている可能性があります（接続中はアドバタイズしません）

チェック4: アンテナは無傷ですか? モジュールは金属筐体(信号シールド)内に収納されていますか?

Q2: 接続が頻繁に切断されますか?
解決策1: 監視タイムアウト時間を増やす
解決策2: 電源にノイズがないか確認する（オシロスコープを使ってリップルをチェックする）
解決策3: 距離が遠すぎるか、障害物がある可能性があります（広い場所でテストしてください）

解決策4: 接続間隔を調整します（間隔が短すぎると不安定になる可能性があります）

Q3: データ転送パケット損失?
解決策1: ボーレートを下げる（115200から9600に下げてみる）
解決策2: デバイスのフロー制御機能をチェックする（BRTS/BCTS、CTS/RTSピンを接続する）
解決策3: 配線が緩んでいないか確認する（再はんだ付け）

解決策4: 一度に送信するデータの量を減らす（パケットで送信）

Ⅶ. 今すぐ試してみましょう!

最も簡単な初心者向け実験:

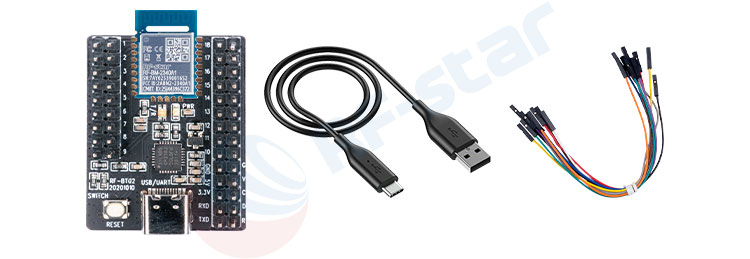

必要な材料:
RF-star RF-BM-2340A1 または RF-BM-BG22A1 モジュール ×1
RF-BT02開発ボード×1
USBケーブル×1

デュポン社のワイヤー

覚えて： BLE透過伝送モジュールの使用は難しくありません。重要なのは、試行錯誤を繰り返し、失敗から学ぶことです。ほとんどの問題は、配線、電源、またはモード設定の誤りに起因します。 RFスターモジュール 一部のMCUには詳細な技術資料とサンプルコードが付属しています。問題が発生した場合は、

モジュールの透過伝送プロトコルマニュアルと開発ボードマニュアルを参照してください。
ATコマンドを使用してモジュールの状態をテストする

テクニカルサポートにお問い合わせください（info@szrfstar.com）

忍耐強く シンプルな透過的な伝送から始めて、Bluetooth プロトコルの理解を徐々に深めていくと、BLE 開発の真髄をすぐに習得できます。
