コンパクトなマルチプロトコル CC2340R5 モジュール RF-BM-2340A2I (IPEX 搭載)

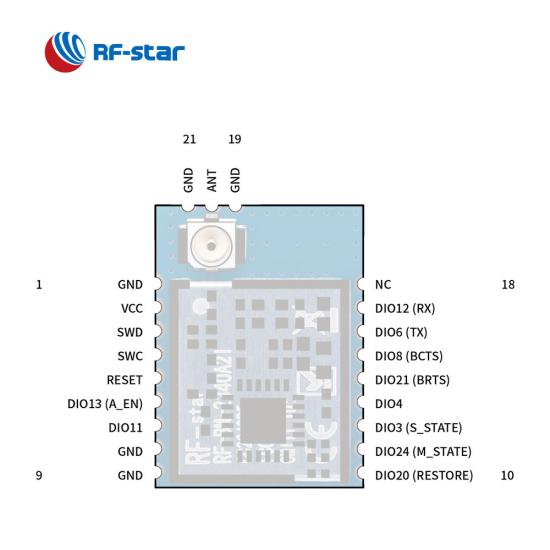

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

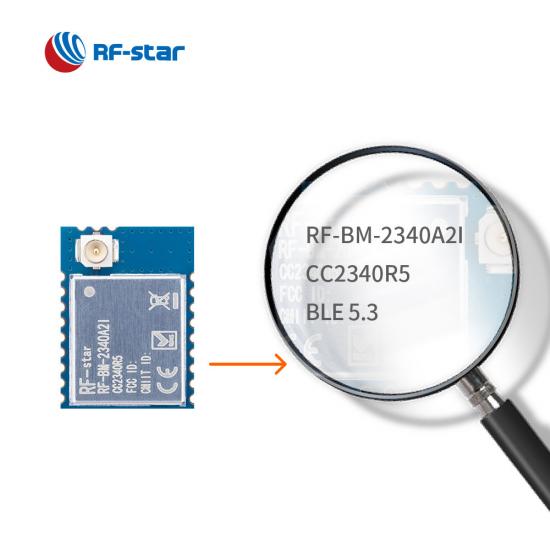

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

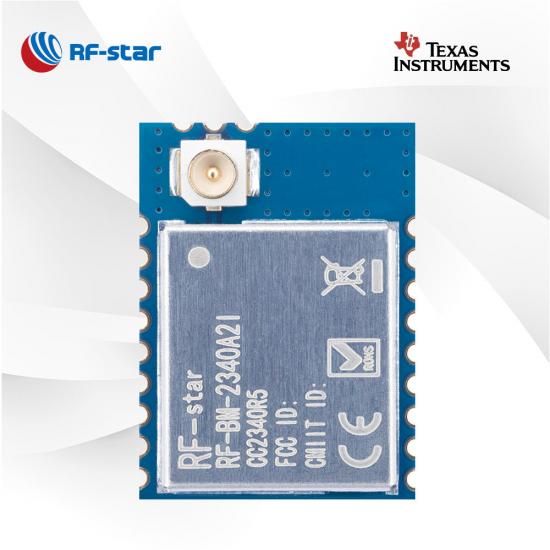

  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector
  • BLE CC2340R5 ZigBee module RF-BM-2340A2I with IPEX connector

コンパクトなマルチプロトコル CC2340R5 モジュール RF-BM-2340A2I (IPEX 搭載)

CC2340R5 4*4 IC を組み込んだマルチプロトコル モジュール RF-BM-2340A2I は、RF-BM-2340A2 の高性能 IPEX コネクタ バージョンで、実現可能な外部アンテナと小型サイズを特徴とし、プロジェクトのコンパクトなサイズと伝送範囲の要件を満たします。CC2340R5 モジュールの詳細については、下にスクロールするか、お問い合わせメールを送信してください。

  • P/N:

    RF-BM-2340A2I

  • SoC:

    CC2340R5

  • プロセッサー:

    48 MHz ARM® Cortex®-M0+

  • プロトコル:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • 作業頻度:

    2402 MHz ~ 2480 MHz

  • パッケージ（mm）:

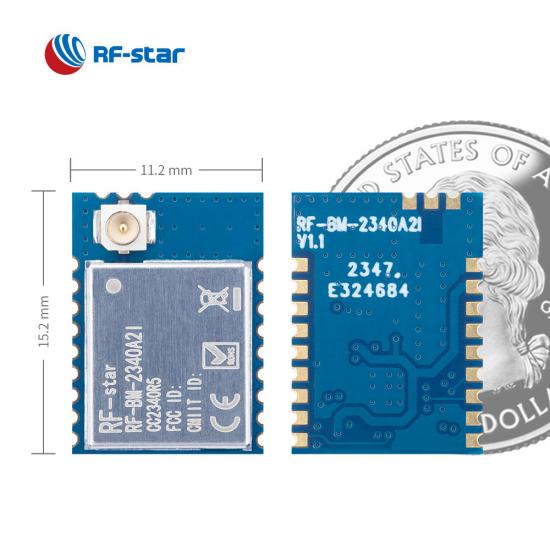

    15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin

  • 特徴:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), Compact dimension, IPEX connector for several external antennas

  • GPIO:

    12

  • 最大TXパワー:

    +8 dBm

  • 送信範囲:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)
今すぐお問い合わせ

CC2340Rxモジュールファミリーの新メンバーであるCC2340R5 ICを統合したマルチプロトコルRF-BM-2340A2Iモジュールが、瞬く間に世間に公開されました。RF -BM-2340A2と同様に、RF-BM-2340A2Iも、ZigBee 3.0 、SimpleLinkTM TI 15.4スタック、および独自システムを同時にサポートする1​​2個のGPIOを備えたUART Bluetooth LEモジュールです。ハイライトは、より多くのアンテナを拡張するためのIPEXコネクタと超小型設計（15.2mm x 11.2mm x 1.7mm）です。複数の拡張アンテナ、豊富な周辺機器インターフェイス（UART、SPI、I2Cなど）、およびスタンバイ電流が710nA未満の低消費電力により、CC2340R5モジュールを使用すると、ポータブルIoT製品とデバイスをすばやく作成できます。

TI CC2340R5 マルチプロトコル モジュール RF-BM-2340A2I の機能


マルチプロトコル容量

CC2340 モジュールは、BLE 5.3、ZigBee、SimpleLink™ TI 15.4 スタック、独自の 2.4 GHz プロトコルをサポートしており、スマート ホーム、防火システム、民生用電子機器などに適しています。

柔軟なアンテナオプション

RF-BM-2340A2I モジュールのさまざまな RF 出力モード (ハーフホール ANT RF ピンや IPEX コネクタなど) は、長距離アプリケーション向けに設計されています。

豊富なリソース

CC2340R5 モジュールと同様に、RF-BM-2340A2I には、512 KB のシステム内プログラム可能フラッシュ、ブートローダとドライバに十分な 12 KB の ROM、および 36 KB の超低リーク システム RAM (SRAM) が統合されています。

高性能RF

出力電力は温度補償により最大 +8 dBm に達し、受信感度は BLE 1 Mb/s の場合は -96 dBm、BLE Coded PHY 125 kbps の場合は -102 dBm に最適化されています。

シリアルポート (UART) プロトコル

RF-BM-2340A2I には、BLE5.0 透過伝送プロトコル (シリアルポートプロトコル) が組み込まれており、AT コマンドによる豊富な機能を実現します。



- 関連動画 -


参照リソース:

手頃な価格の CC2340R5 Bluetooth 5.3 モジュール - 在庫あり

CC2340シリーズ超低消費電力BLEモジュールRF-BM-2340B1のご紹介

CC2340 Bluetooth LEモジュールの比較

ワイヤレスSoC:

  • 48 MHz ARM ®  Cortex ® - M0+ プロセッサ

  • 送信電力: 最大 +8 dBm
  • 感度:

    • -96 dBm @ 802.15.4 (2.4 GHz)

    • -102 dBm @ Bluetooth 5.0 (LE Coded PHY) (125 kbps)

  • メモリ
    • 512 KB フラッシュ
    • 12  KB ROM
    • 36KB メモリ

  • データレート

    • LE 1M PHY
    • LE 2M PHY
    • LE コード化 PHY (長距離)



プロトコル:

  • Bluetooth 5.3 低エネルギー

  • ジグビー3.0

  • 独自

  • ブルートゥースメッシュ(低電力ノード)

  • SimpleLink TM TI 15.4 スタック


動作範囲:

  • 供給電圧範囲 1.8 V ~ 3.8 V
  • 動作温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:

  • アドバンスト
  • シリアル
  • SPI
  • わたし2C​
  • RTCC の
TI SimpleLink CC2340 シリーズ マルチプロトコル モジュール
部品番号 RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM-2340A2 I RF-BM-2340C2
写真 RF-BM-2340B1 CC2340R5 BLEモジュール
 RF-BM-2340B1I CC2340R5 BLEモジュール
 RF-BM-2340A2 CC2340R5 BLEモジュール
 RF-BM-2340A2I CC2340R5 BLEモジュール
 RF-BM-2340C2 CC2340R5 BLEモジュール
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
芯 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+
アンテナ プリント基板 IPEX/ハーフホールインターフェース IPEX IPEX/ハーフホールインターフェース チップ/ハーフホールインターフェース
ラム 36KB 36KB 36KB 36KB 36KB
閃光 512 KB 512 KB 512 KB 512 KB 512 KB
プロトコル BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム
電源 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨
頻度 2.4GHz帯 2.4GHz帯 2.4GHz帯 2.4GHz帯 2.4GHz帯
最大送信電力 +8dBm +8dBm +8dBm +8dBm +8dBm
受信感度

125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm

 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm		 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm		 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm		 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm
GPIO 24 24 12 12 12
作業温度 -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃
保管温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃
伝送範囲 130 m @ 1M PHY 180 m @ LE コード化 PHY


 150 m @ 1M PHY (外部 PCB アンテナ) 220 m @ LE Coded PHY (外部 PCB アンテナ)  130 m @ 1M PHY 180 m @ LE コード化 PHY


150 m @ 1M PHY (外部 PCB アンテナ) 220 m @ LE Coded PHY (外部 PCB アンテナ) 50 m @ 1M PHY

80 m @ LE コード化 PHY
寸法（mm） 22.0 x 15.55 x 2.1 22.0 x 15.55 x 2.1 16.6 x 11.2  x 2.1 15.2 x  11.2  x 2.1 8.0 x  8.0  x 1.82
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
オータ √ √ √ √ √
Bluetooth メッシュ √ √ √ √ √
長距離 √ √ √ √ √
2Mbps PHY √ √ √ √ √
オープン/クローズ SDKは計画中 SDKは計画中 SDKは計画中 SDKは計画中 SDKは計画中
UART プロトコル BLE√ BLE√ BLE√ BLE√ BLE√
応用 医療機器、ESL 医療機器、ESL 医療機器、ESL 医療機器、ESL 医療機器、ESL
