RF-BM-2340B1I BLE5.3 モジュール

  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1I BLE ZigBee Module Based on TI CC2340R5

RF-BM-2340B1I BLE5.3 モジュール

RF-BM-2340B1I は、IPEX アンテナと 24 個の GPIO を備え、Bluetooth 5.3 Low Energy、ZigBee 3.0、SimpleLinkTM TI 15.4 スタック、および独自システムをサポートする、低消費電力の TI CC2340R5 ベースのマルチプロトコル モジュールとして設計されています。

  • P/N:

    RF-BM-2340B1I

  • SoC:

    CC2340R5

  • プロセッサー:

    48 MHz ARM® Cortex®-M0+

  • プロトコル:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • 作業頻度:

    2402 MHz ~ 2480 MHz

  • パッケージ（mm）:

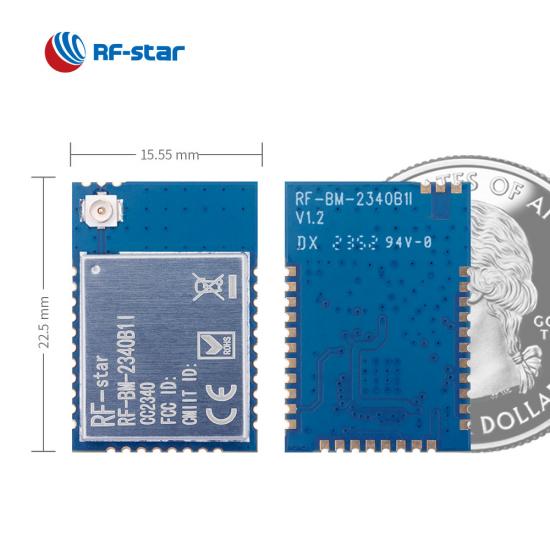

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin

  • 特徴:

    Direction finding AoA/AoD, Bluetooth mesh (low power node), ZigBee, IPEX antenna

  • GPIO:

    24

  • 最大TXパワー:

    +8 dBm

  • 送信範囲:

    150 m @ 1M PHY (external PCB antenna), 220 m @ LE Coded PHY (external PCB antenna)
今すぐお問い合わせ

TI CC2340R5 MCUを搭載したRF-BM-2340B1Iマルチプロトコルモジュールは、 CC2340Rxモジュールの新しいメンバーであり、Bluetooth 5.3 Low Energyだけでなく、ZigBee 3.0、SimpleLinkTM TI 15.4スタック、および独自のシステムもサポートしています。CC2340R5モジュールは、強力な48MHz ARM® Cortex®-M0+プロセッサ、IPEXアンテナ、UART、I2C、SPIなどの高度な周辺機器を備えています。最大8dBmのTX電力と柔軟な低電力モードにより、IPEXモジュールは、高性能、低消費電力、長距離でさまざまなアプリケーションに適応できます。

TI CC2340R5 BLE5.3 モジュール RF-BM-2340B1I の特徴

マルチプロトコル容量

CC2340 モジュールは、BLE 5.3、ZigBee、SimpleLink™ TI 15.4 スタック、独自の 2.4 GHz プロトコルをサポートしており、医療用電子機器、産業用電子機器などに適しています。

柔軟なRF出力モード

ハーフホール ANT RF ピンや IPEX コネクタなど、RF-BM-2340B1I モジュールのさまざまな RF 出力モードは、長距離アプリケーション向けに設計されています。

豊富なリソース

CC2340R5 モジュールは、512 KB のシステム内プログラム可能フラッシュ、ブートローダとドライバに十分な 12 KB の ROM、および 36 KB の超低リーク システム RAM (SRAM) を提供します。

優れたRFパフォーマンス

出力電力は温度補償により最大 +8 dBm に達し、受信感度は BLE 1 Mb/s の場合は -96 dBm、BLE Coded PHY 125 kbps の場合は -102 dBm に最適化されています。

シリアルポート (UART) プロトコル

RF-BM-2340B1I には、BLE5.0 透過伝送プロトコル (シリアルポートプロトコル) が組み込まれており、AT コマンドによる豊富な機能を実現します。



- 関連動画 -


参照リソース:

手頃な価格の CC2340R5 Bluetooth 5.3 モジュール - 在庫あり

CC2340シリーズ超低消費電力BLEモジュールRF-BM-2340B1のご紹介

CC2340 Bluetooth LEモジュールの比較

ワイヤレスSoC:

  • 48 MHz ARM ®  Cortex ® - M0+ プロセッサ

  • 送信電力: 最大 +8 dBm
  • 感度:

    • -96 dBm @ 802.15.4 (2.4 GHz)

    • -102 dBm @ Bluetooth 5.0 (LE Coded PHY) (125 kbps)

  • メモリ
    • 512 KB フラッシュ
    • 12  KB ROM
    • 36KB メモリ

  • データレート

    • LE 1M PHY
    • LE 2M PHY
    • LE コード化 PHY (長距離)



プロトコル:

  • Bluetooth 5.3 低エネルギー

  • ジグビー3.0

  • 独自

  • ブルートゥースメッシュ(低電力ノード)

  • SimpleLink TM TI 15.4 スタック


動作範囲:

  • 供給電圧範囲 1.8 V ~ 3.8 V
  • 動作温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:

  • アドバンスト
  • シリアル
  • SPI
  • わたし2C​
  • RTCC の
TI SimpleLink CC2340 シリーズ マルチプロトコル モジュール
部品番号 RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM-2340A2 I RF-BM-2340C2
写真 RF-BM-2340B1 CC2340R5 BLEモジュール
 RF-BM-2340B1I CC2340R5 BLEモジュール
 RF-BM-2340A2 CC2340R5 BLEモジュール
 RF-BM-2340A2I CC2340R5 BLEモジュール
 RF-BM-2340C2 CC2340R5 BLEモジュール
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
芯 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+ 48MHz ARM® Cortex®-M0+
アンテナ プリント基板 IPEX/ハーフホールインターフェース IPEX IPEX/ハーフホールインターフェース チップ/ハーフホールインターフェース
ラム 36KB 36KB 36KB 36KB 36KB
閃光 512 KB 512 KB 512 KB 512 KB 512 KB
プロトコル BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4スタック、独自システム
電源 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨 1.8 V ~ 3.8 V、3.3 V を推奨
頻度 2.4GHz帯 2.4GHz帯 2.4GHz帯 2.4GHz帯 2.4GHz帯
最大送信電力 +8dBm +8dBm +8dBm +8dBm +8dBm
受信感度

125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm

 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm		 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm		 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm		 125 kbps LE Coded PHY の場合 -102 dBm、
BLE 1 Mbps の場合 -96.5 dBm
GPIO 24 24 12 12 12
作業温度 -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃
保管温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃
伝送範囲 130 m @ 1M PHY 180 m @ LE コード化 PHY


 150 m @ 1M PHY (外部 PCB アンテナ) 220 m @ LE Coded PHY (外部 PCB アンテナ)  130 m @ 1M PHY 180 m @ LE コード化 PHY


150 m @ 1M PHY (外部 PCB アンテナ) 220 m @ LE Coded PHY (外部 PCB アンテナ) 50 m @ 1M PHY

80 m @ LE コード化 PHY
寸法（mm） 22.0 x 15.55 x 2.1 22.0 x 15.55 x 2.1 16.6 x 11.2  x 2.1 15.2 x  11.2  x 2.1 8.0 x  8.0  x 1.82
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
オータ √ √ √ √ √
Bluetooth メッシュ √ √ √ √ √
長距離 √ √ √ √ √
2Mbps PHY √ √ √ √ √
オープン/クローズ SDKは計画中 SDKは計画中 SDKは計画中 SDKは計画中 SDKは計画中
UART プロトコル BLE√ BLE√ BLE√ BLE√ BLE√
応用 医療機器、ESL 医療機器、ESL 医療機器、ESL 医療機器、ESL 医療機器、ESL
関連するケーススタディ
BLE 付きパルスオキシメータ
BLE 付きパルスオキシメータ
ブルートゥースEV充電パイル
ブルートゥースEV充電パイル
BLE水道メーター
BLE水道メーター
スマートBLEロック
スマートBLEロック
BLE 付きパルスオキシメータ
BLE 付きパルスオキシメータ
BLEパワーツール
BLEパワーツール
関連製品

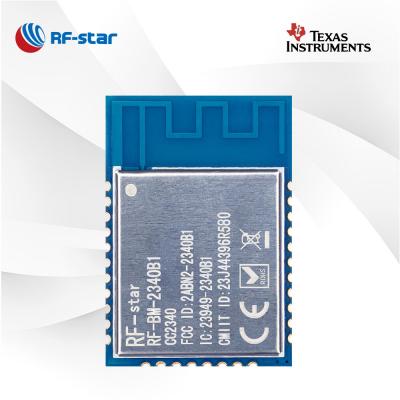

RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5 RF-BM-2340B1 BLE5.3 モジュール
