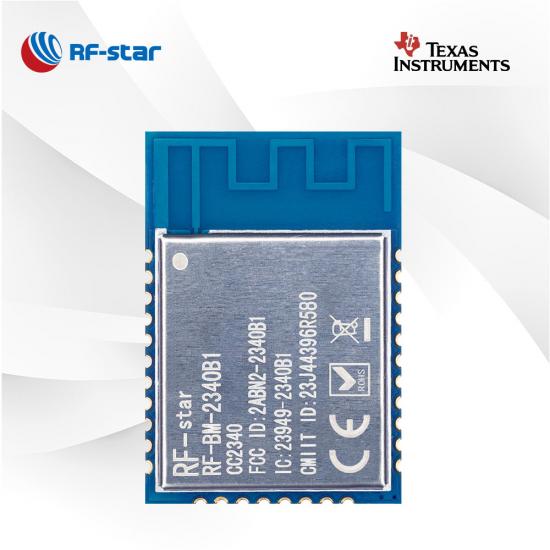

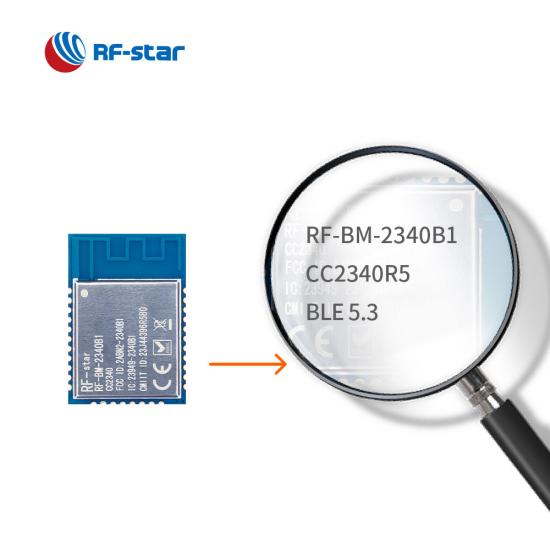

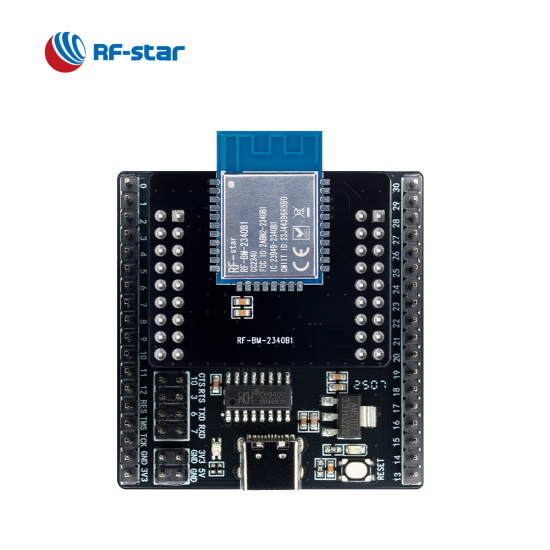

RF-BM-2340B1 BLE5.3 モジュール

  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5
  • RF-BM-2340B1 BLE5.3 ZigBee Module Based on TI CC2340R5

RF-BM-2340B1 BLE5.3 モジュール

RF-BM-2340 B1 は、 TI CC2340R5 をベースとした新開発の BLE5.3 モジュールです。CC2340R5 モジュールを使用すると、BLE をあらゆるアプリケーションに簡単かつ迅速に組み込むことができます。また、ZigBee 3.0にも対応しており、幅広いシナリオでのワイヤレス接続が可能になります。

  • P/N:

    RF-BM-2340B1

  • SoC:

    CC2340R5

  • プロセッサー:

    48 MHz ARM® Cortex®-M0+

  • プロトコル:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • 作業頻度:

    2402 MHz ~ 2480 MHz

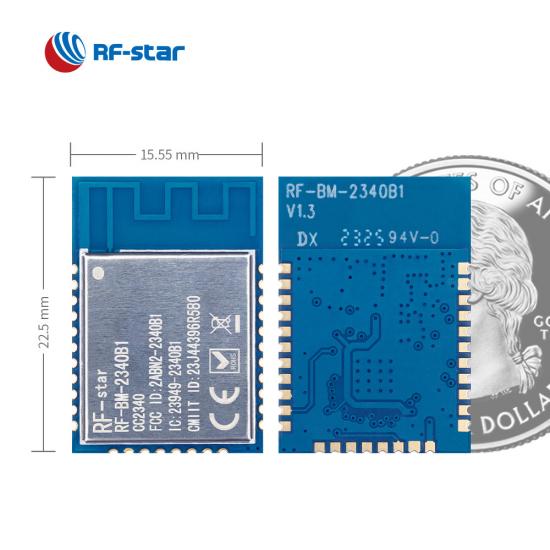

  • パッケージ（mm）:

    22.5 × 15.55 × 2.1, half-hole, 1.27 pitch, 30-pin

  • 特徴:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Direction finding, Bluetooth mesh (low power node), ZigBee

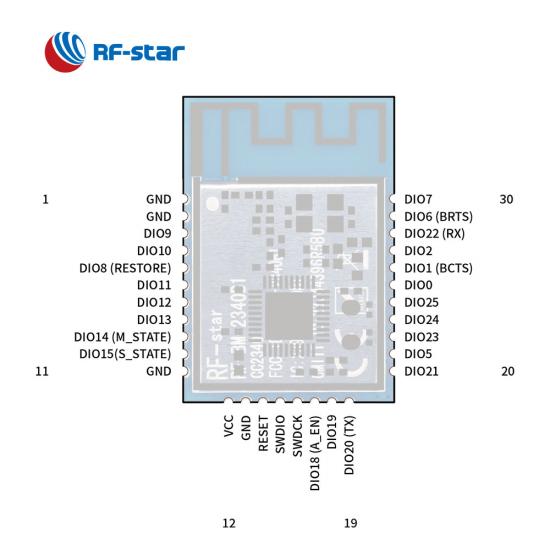

  • GPIO:

    24

  • 最大TXパワー:

    +8 dBm

  • 送信範囲:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
今すぐお問い合わせ

RF-BM-2340 B1 は、 TI の新リリース シリーズCC2340Rxに基づくワイヤレス モジュール です。CC2340R5モジュールには、強力な 48 MHz ARM ®  Cortex ® -M0+ プロセッサ、マッチング、高性能オンボード逆 F PCB アンテナ、および豊富なメモリ リソースが統合されています。最大 8 dBm の TX 電力により、マルチプロトコルモジュールは、高い要件と長距離を必要とするより多くのアプリケーションに対応できるようになります。Bluetooth 5.3 Low Energyだけでなく、ZigBee 3.0、SimpleLink TM  TI 15.4 スタック、および独自システムもサポートしています。RF-star にはBLE5.0 UART 透過伝送プロトコルが組み込まれており、設計と開発が容易になります。新しいTI SimpleLink CC2340 シリーズ マルチプロトコル モジュールは、 ESL、医療機器、家庭用電化製品、さらには自動車アプリケーションにも適しています。

CC2340R5 マルチプロトコルモジュール RF-BM2340B1

マルチプロトコル能力

BLE 5.3、ZigBee、SimpleLink™ TI 15.4 スタック、および独自の 2.4 GHz プロトコルをサポートする CC2340 モジュールは、電子販売時点管理などに適しています。

シリアルポート(UART)プロトコル

RF-BM-2340B1は、BLE5.0透過伝送プロトコル（シリアルポートプロトコル）を搭載し、ATコマンドによる豊富な機能を実現します。

豊富なリソース

CC2340R5 モジュールは、512 KB のインシステム プログラマブル フラッシュ、ブートローダーとドライバーに十分な 12 KB の ROM、および 36 KB の超低リーク システム RAM (SRAM) を提供します。

優れた RF パフォーマンス

出力電力は温度補償により最大 +8 dBm に達し、受信感度は BLE 1 Mb/s の場合は -96 dBm、BLE コード化 PHY 125 kbps の場合は -102 dBm に最適化されています。



- 関連動画 -


参考リソース:

CC2340シリーズ 超低消費電力BLEモジュール RF-BM-2340B1のご紹介

CC2340 Bluetooth LE モジュールの比較

無線SoC:

  • 48 MHz ARM ®  Cortex ® - M0+ プロセッサ

  • TX パワー: 最大 +8 dBm
  • 感度:

    • -96 dBm @ 802.15.4 (2.4 GHz)

    • -102 dBm @ Bluetooth 5.0 (LE コード化 PHY) (125 kbps)

  • メモリ
    • 512KBフラッシュ
    • 12KB  ROM
    • 36KB SRAM

  • データレート

    • LE 1M PHY
    • LE 2M PHY
    • LE コード化 PHY (長距離)



プロトコル:

  • Bluetooth 5.3 低エネルギー

  • ジグビー 3.0

  • 独自の

  • Bluetoothメッシュ(低電力ノード)

  • SimpleLink TM TI 15.4 スタック


動作範囲:

  • 電源電圧範囲 1.8 V ～ 3.8 V
  • 使用温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:

  • ADC
  • UART
  • SPI
  • I2C _ _
  • RTC
TI SimpleLink CC2340 シリーズ マルチプロトコル モジュール
部品番号 RF-BM-2340B1 RF-BM-2340B1I RF-BM-2340A2 RF-BM- 2340A2I RF-BM-2340C2
写真
RF-BM-2340B1I CC2340R5 BLE モジュール
 RF-BM-2340A2 CC2340R5 BLE モジュール
 RF-BM-2340A2I CC2340R5 BLE モジュール
 RF-BM-2340C2 CC2340R5 BLE モジュール
IC CC2340R5 CC2340R5 CC2340R5 CC2340R5 CC2340R5
芯 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
アンテナ プリント基板 IPEX/ハーフホールインターフェース IPEX IPEX/ハーフホールインターフェース チップ/ハーフホールインターフェース
ラム 36KB 36KB 36KB 36KB 36KB
閃光 512KB 512KB 512KB 512KB 512KB
プロトコル BLE5.3、ZigBee、SimpleLink™ TI 15.4 スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4 スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4 スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4 スタック、独自システム BLE5.3、ZigBee、SimpleLink™ TI 15.4 スタック、独自システム
電源 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨
頻度 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
最大。送信電力 +8dBm +8dBm +8dBm +8dBm +8dBm
受信感度

-102 dBm（125 kbps LE コード化 PHY の場合）
-96.5 dBm（BLE 1 Mbps の場合）

 -102 dBm（125 kbps LE コード化 PHY の場合）
-96.5 dBm（BLE 1 Mbps の場合）		 -102 dBm（125 kbps LE コード化 PHY の場合）
-96.5 dBm（BLE 1 Mbps の場合）		 -102 dBm（125 kbps LE コード化 PHY の場合）
-96.5 dBm（BLE 1 Mbps の場合）		 -102 dBm（125 kbps LE コード化 PHY の場合）
-96.5 dBm（BLE 1 Mbps の場合）
GPIO 24 24 12 12 12
作業温度 -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃
保管温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃
伝送範囲 130 m @ 1M PHY 180 m @ LE コード化 PHY


 150 m @ 1M PHY (外部 PCB アンテナ) 220 m @ LE コード化 PHY (外部 PCB アンテナ)  130 m @ 1M PHY 180 m @ LE コード化 PHY


150 m @ 1M PHY (外部 PCB アンテナ) 220 m @ LE コード化 PHY (外部 PCB アンテナ) 50m @ 1M PHY

80 m @ LE コード化 PHY
寸法(mm) 22.0×15.55×2.1 22.0×15.55×2.1 16.6×11.2  ×2.1 15.2×  11.2  ×2.1 8.0×  8.0  ×1.82
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
太田 √ √ √ √ √
Bluetooth メッシュ √ √ √ √ √
長距離 √ √ √ √ √
2Mbps PHY √ √ √ √ √
AoA/AoD SDKは計画中です SDKは計画中です SDKは計画中です SDKは計画中です SDKは計画中です
UARTプロトコル BLE√ BLE√ BLE√ BLE√ BLE√
応用 医療機器、ESL 医療機器、ESL 医療機器、ESL 医療機器、ESL 医療機器、ESL
