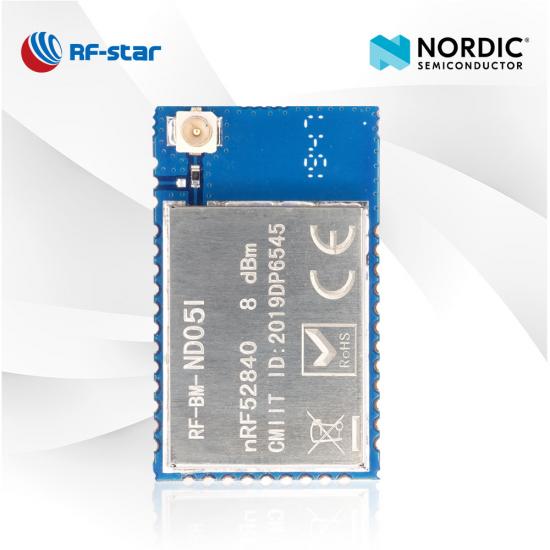

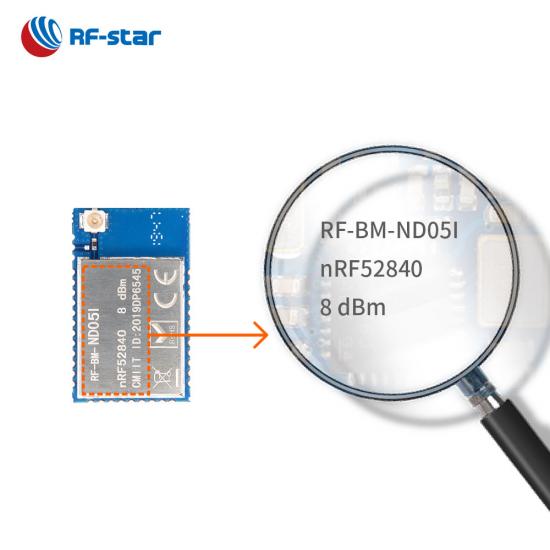

PCBアンテナ付きマルチプロトコルNordicSoCnRF52840モジュールRF-BM-ND05I

RF-BM-ND05Iは、バッテリー駆動のIoT製品およびゲートウェイの高信頼性、高性能要件のために開発されたマルチプロトコルモジュールです.IPEXコネクタとハーフホールアンテナインターフェイスにより、より多くのアプリケーションに到達できます.このモジュールは、Bluetoothメッシュ、スレッド、Zigbee、802.15.4、ANT、および2.4GHz独自のものもサポートします. RF-BM-ND05InRF52840モジュールを使用して製品開発を開始します.

  • P/N:

    RF-BM-ND05I
  • 商品在庫:

    1000
  • SoC:

    nRF52840
  • プロセッサー:

    32-bit ARM® Cortex®-M4 64 MHz
  • プロトコル:

    Bluetooth 5.0 LE, Bluetooth mesh, Thread, Zigbee, 802.15.4, ANT and 2.4 GHz proprietary
  • 作業頻度:

    2402 MHz ~ 2480 MHz
  • パッケージ(mm):

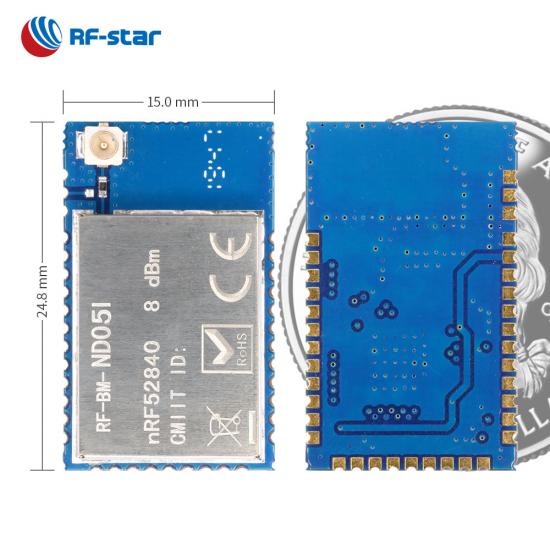

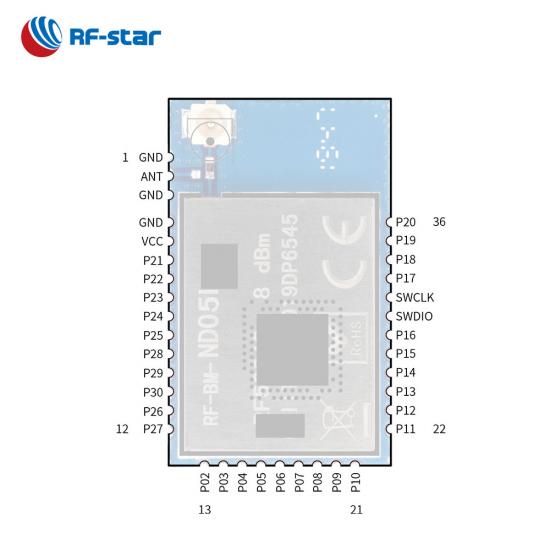

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • 特徴:

    NFC, High-speed SPI
  • GPIO:

    29
  • 最大TXパワー:

    +8 dBm
  • 送信範囲:

    500 m

RF-BM-ND05I に基づくRFモジュールです 北欧のマルチプロトコル SoC nRF52840 クラス最高の32ビットARM®Cortex®-M4プロセッサを搭載. 32.768kHzと32MHzの水晶、パワーフィルタ、アンテナマッチング、およびIPEXコネクタとハーフホールインターフェイスのアンテナオプションを統合します. BLEスタックv5.0、Bluetoothメッシュ、スレッド、ZigBee、IEEE 802.15.4-2006、および2.4GHz独自仕様をサポートします.また、NFC-A、ADC、高速32 MHz SPI、UART、SPI、I²C、PWM、I²S、PPI、PDMなどのさまざまなアナログおよびデジタルインターフェースも備えています.高性能デジタルインターフェース、堅牢な接続距離、および厳格な信頼性を備えています.組み立てが簡単で費用効果の高いPCB設計のための1.27mmピッチスタンプスティックパッケージ.


・ゲートウェイ ・Industrail IoT

・センサーとコントローラー ・健康&医療

· 点灯·M オーズとキーボード





ワイヤレスSoC:


  • ARM®Cortex®-M432ビットプロセッサ、FPU、64 MHz
  • TX電力:-20 dBm〜 + 8 dBm
  • BLEモードでの感度:-95 dBm(@ 1 Mbps)
  • メモリー
    • -1MBフラッシュ
    • -256 KB RAM



RF機能:


  • Bluetooth®5低エネルギー:2 Mbps、1 Mbps、500 kbps、および125 kbps
  • IEEE 802.15.4-2006:250 kbps
  • 2.4 GHz独自仕様:2 Mbps、1 Mbps
  • Bluetoothメッシュ
  • スレッド
  • ZigBee



現在の消費量:


  • TXでの4.8mAピーク電流(0 dBm)
  • RXの4.6mAピーク電流


動作範囲:


  • 供給電圧範囲1.7V〜5.5 V
  • 使用温度範囲:-40 ° C〜 + 85 ° C



豊富な周辺機器:


  • USB 2.0フルスピード(12 Mbps)コントローラー
  • NFC-A
  • 12ビット、200 ksps ADC
  • 48のGPIO
  • PWM
  • PDM
  • PPI
  • SPIマスター/スレーブ
  • 高速32MHz SPI
  • QSPI 32MHzインターフェース
  • I²Cマスター/スレーブ
  • I²S
  • 2×UART(CTS / RTS)
