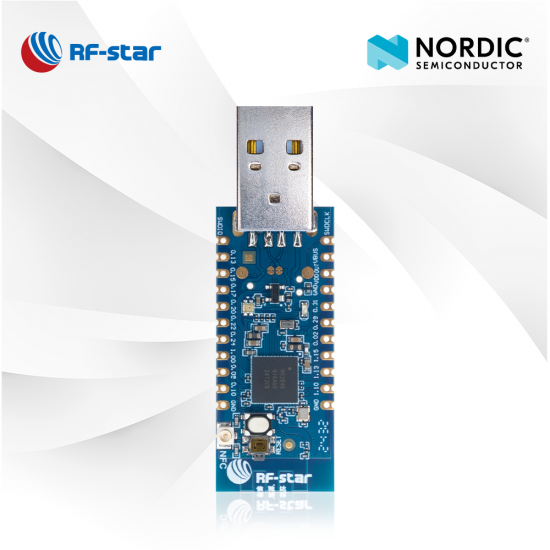

RF-DG-40A は、nRF Connect for Desktop または Wireshark に接続するためのワイヤレス ハードウェア デバイスとしての Nordic nRF52840 USB ドングルです。Bluetooth Zigbee ドングルは、デバイスのプログラミングと USB ポート経由の通信をサポートします。最終製品の開発に役立つように、nRF52840 ドングルを注文してください。
P/N:
RF-DG-40ASoC:
nRF52840プロセッサー:
32-bit ARM® Cortex®-M4 64 MHzプロトコル:
Bluetooth 5, Bluetooth mesh, Thread, ZigBee, 802.15.4, ANT and 2.4 GHz proprietary作業頻度:
2402 MHz ~ 2480 MHzパッケージ（mm）:

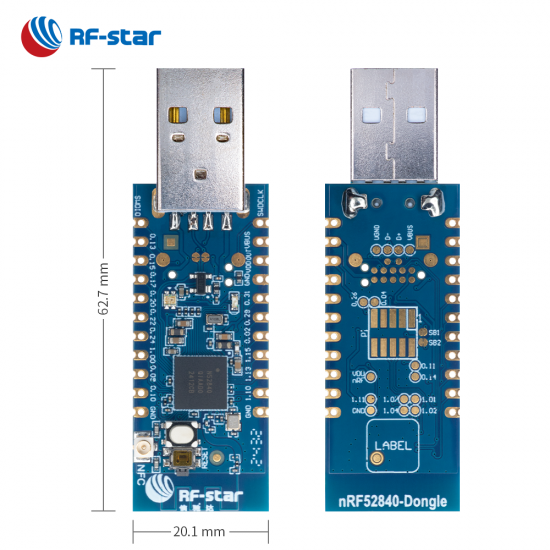

60.0 mm × 18.5 mm × 4.5 mm特徴:
Capture for ZigBee packets, BLE packet最大TXパワー:
+8 dBm送信範囲:
100 mRF-DG-40A USB ドングルは、いくつかの機能をサポートする強力なデバイスです。BLEおよびZigBeeのパケットをキャプチャするためのスニファー、自動プログラミングのためのブートローダーを備えた公式ドングル、ドングルにカスタム ファームウェアをダウンロードするアプリケーション デバイスです。RF-DG-40A は、NFCコネクタで組み立てられるため、公式の nRF52840 ドングルのアップグレード バージョンです。15 個のアクセス可能な GPIO により、アプリケーションの可能性が広がります。この高度な BLE および ZigBee USD ドングルで端末製品を今すぐ始めてください。
- 関連動画 -
参考リソース:
| USBドングル | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 部品番号 | RF-DG-22A | RF-DG-40A | RF-DG-32B | RF-DG-52PA | RF-DG-52PAS | USBドングル | |||
| 写真 |  |
 |
 |
 |
 |
 |
|||
| IC | EFR32BG22C224 | nRF52840 | nRF52832 | CC2652P | CC2652P | CC2540 | |||
| 芯 | 76.8MHz ARM Cortex-M33 | 64 MHz ARM® Cortex®-M4F | 64 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 48 MHz ARM® Cortex®-M4F | 8051 | |||
| アンテナ | プリント基板 | PCB (IPEX コネクタから NFC 信号が導出されます) | プリント基板 | プリント基板 | SMAコネクタ | プリント基板 | |||
| ラム | 32KB | 256KB | 64KB | 88KB | 88KB | 8KB | |||
| 閃光 | 512KB | 1MB | 512KB | 352KB | 352KB | 256KB | |||
| プロトコル | オブザーバー、BLE マスター/スレーブ プロトコル | スニッファー (ZigBee/BLE)、ブートローダー、BLE マスター/スレーブ プロトコル | スニッファー (BLE のみ)、BLE マスター/スレーブ プロトコル | ZigBee コーディネーター | ZigBee コーディネーター | ビーコン、スニッファー、HID、HCI、、BLE スレーブ プロトコル | |||
| 最大。送信電力 | +6dBm | +8dBm | +4dBm | +20dBm | +20dBm | +4dBm | |||
| 基板寸法 (mm) | 56.7×13.9×4.5 | 60×18.5×4.5 | 56.7×13.9×4.5 | 62.8×16.7×4.5 | 73.3×20×7.5 | 19.8×9.7×4.5 | |||
| 外形寸法(mm) | 62.9×20.2×8.0 | 該当なし | 62.9×20.2×8.0 | 該当なし | 73.3×23.6×14.1 | 21.7×14.3×5.3 | |||
| 機能 | ビーコンデータモニター、BLEデータパケットキャプチャ、BLEゲートウェイ | PC nRF接続をサポート、すべてのBLE5.0データパケットのキャプチャをサポート、NORDICドングルを置き換えることができます | BLE5.0 データ パケットのキャプチャをサポート (長距離およびメッシュを除く) | オープンソース プラットフォーム ZHA および Zigbee2MQTT をサポート、オンボード PCB アンテナで最大 20 dBm TX 電力、スマート ホーム ゲートウェイ | オープンソース プラットフォーム ZHA および Zigbee2MQTT、実現可能な外部アンテナ用の SMA コネクタ、スマート ホーム ゲートウェイをサポート | 小型、高いコスト効率、TI Sniffer デスクトップ ツール、USB センサー、USD アダプターをサポート | |||
