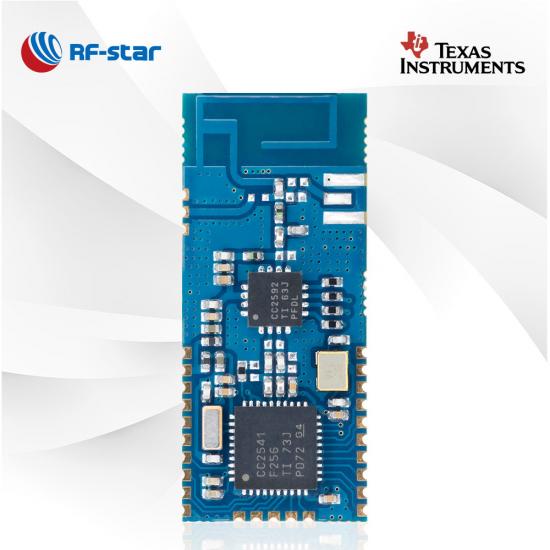

PA CC2592 RF-BMPA-2541B1 を備えた認定済み BLE4.2 CC2541 モジュール

RF-BMPA-2541B1 は、長距離および大電力機能の要件を備えたモノのインターネット市場を対象とした BLE4.2 モジュールです。最大値を持つモジュール。19 dBm の TX 電力により、より広い範囲をカバーし、アンテナ出力方法のオプションを備えたアプリケーションが可能になります。

  • P/N:

    RF-BMPA-2541B1
  • SoC:

    CC2541, CC2592
  • プロセッサー:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • プロトコル:

    Bluetooth 4.2 low energy
  • 作業頻度:

    2402 MHz ~ 2480 MHz
  • パッケージ(mm):

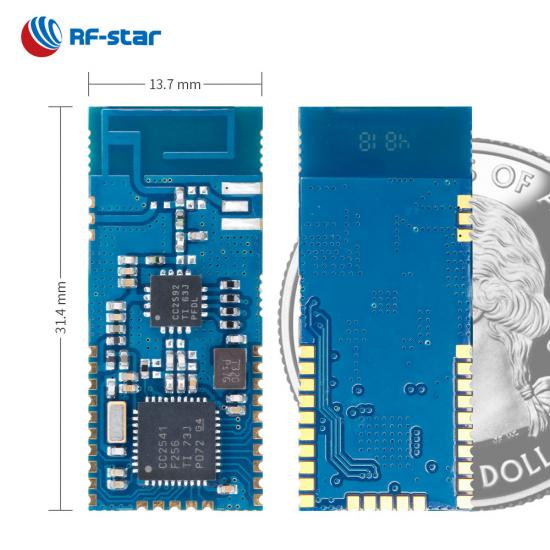

    31.4 × 13.7 × 1.7, half-hole, 1.27 pitch, 28-pin
  • 特徴:

    Power Amplifier
  • GPIO:

    13
  • 最大TXパワー:

    +19 dBm
  • 送信範囲:

    200m

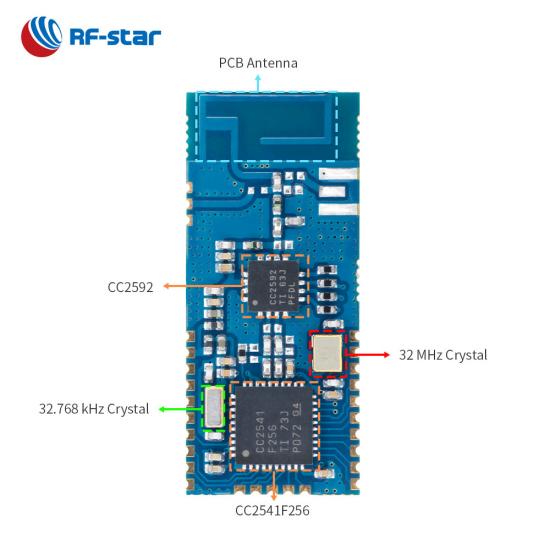

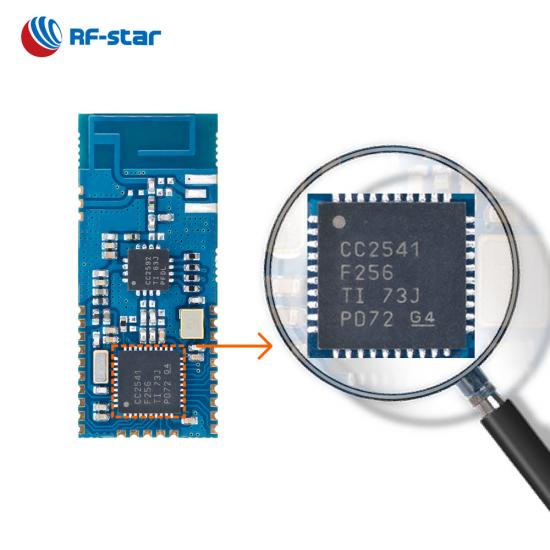

RF-BMPA-2541B1 は、 PA CC2592を備えたTI CC2541 BLE4.2 SoCに基づくモジュールです。このモジュールは、8051 コアをベースにし、32 MHz クリスタル、32.768 kHz クリスタル、LC バラン、および逆 F PCB のオプション アンテナ出力モードを統合するパワー アンプを備えた第一世代 Bluetooth 4.2エネルギーモジュールですアンテナ、IPEX コネクタ、ハーフホール インターフェイス。この設計により、モジュールの伝送距離が長くなるため、このモジュールはゲートウェイやリモコンなど、より高いパフォーマンス要件が必要なアプリケーションで人気があります。


認定済み BLE4.2 CC2541 モジュール

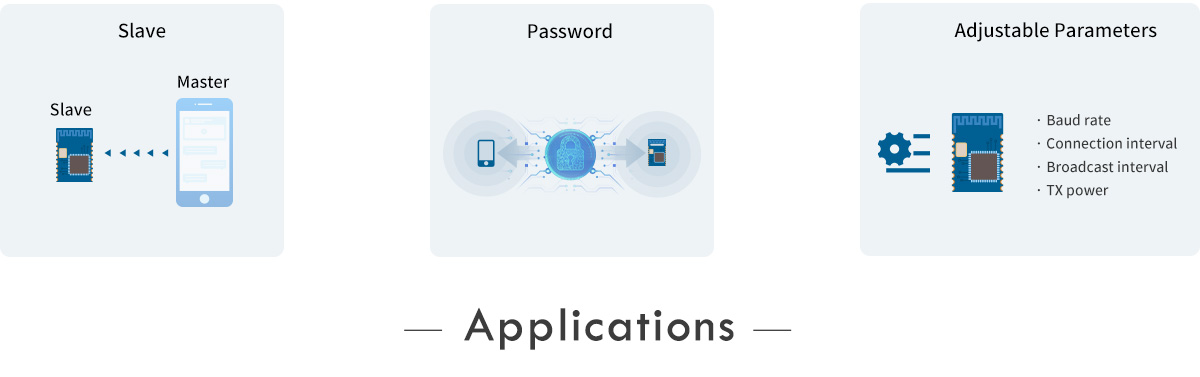

~BLE4.2 透過伝送 (ブリッジ)プロトコル ~

· モジュールの役割:スレーブ

· 調整可能なパラメータ:ボーレート、接続間隔、ブロードキャスト間隔、送信電力…

・ 接続 パスワード

BLE 4.2 透過伝送


無線SoC:


  • コードプリフェッチ機能を備えた低電力 8051 マイクロコントローラコア
  • 送信電力: 19 dBm
  • BLE モードの感度: -94 dBm
  • メモリ
    • - 256KBのフラッシュ
    • - 8KBのRAM


特徴:


  • Bluetooth 4.2 低エネルギー


消費電流:


  • 200msブロードキャストサイクルで0.79mA
  • 20msの接続サイクルで1.8mA

動作範囲:


  • 供給電圧範囲: 2.0 V ~ 3.6 V
  • 使用温度範囲: -40 °C ~ +85 °C



豊富な周辺機器:


  • 12ビットADC
  • 13 GPIO
  • I²C
  • IR
  • UART (CTS/RTS)
TI CC254x シリーズ BLE モジュール
部品番号 RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
写真
IC C2540 CC2541 CC2541、CC2592 C2540 CC2541 C2540
8051 8051 8051 8051 8051 8051
アンテナ PCB/ハーフホールインターフェース PCB/ハーフホールインターフェース PCB/IPEX/ハーフホールインターフェース プリント基板 プリント基板 IPEX
ラム 8KB 8KB 8KB 8KB 8KB 8KB
閃光 256KB 256KB 256KB 256KB 256KB 256KB
プロトコル BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
電源 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨
頻度 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
最大。送信電力 +4dBm 0dBm +19dBm +4dBm 0dBm +4dBm
受信感度 -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 13 13 13
作業温度 -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃
保管温度 -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃
伝送範囲 75メートル 55メートル 120メートル 70メートル 50メートル 80 m (外部 PCB アンテナ)
寸法(mm) 17.4×13.7×1.7 17.4×13.7×1.7 31.4×13.7×2.1 15.2×11.2×1.7 15.2×11.2×1.7 15.2×11.2×2.1
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
太田
Bluetooth メッシュ × × × × × ×
長距離 × × × × × ×
2Mbps PHY × × × × × ×
AoA/AoD × × × × × ×
UARTプロトコル マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ
機能 すべての IO、透過的伝送および直接駆動 すべての IO、透過的伝送および直接駆動 PA+LNA、より長い伝送距離 小型、透明伝送、ダイレクトドライブ 小型、透明伝送、ダイレクトドライブ 外部アンテナ、透過伝送、直接駆動
