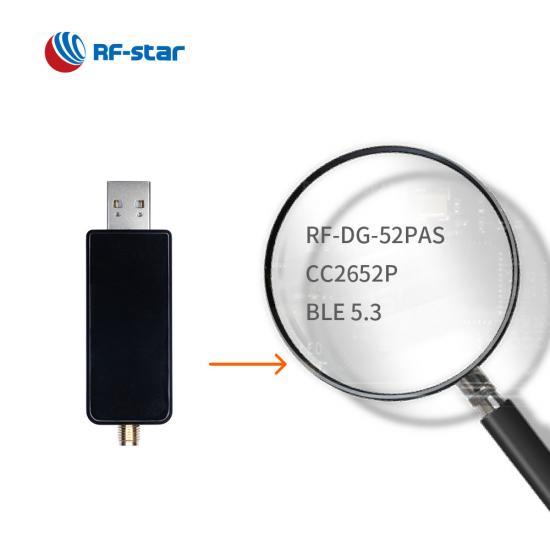

RF-DG-52PAS CC2652P USB ドングル

RF-DG-52PAS は、ZigBee 3.0 アプリケーション用に開発された USB ドングルです。SMA インターフェイス外部アンテナを備えた CC2652P ドングルは、通常、ZigBee ゲートウェイとして使用されます。

P/N:
RF-DG-52PAS
SoC:
CC2652P
プロセッサー:
48 MHz ARM® Cortex®-M4F
プロトコル:
BLE5.1, Thread, ZigBee, Wi-SUN, IEEE 802.15.4, 6PoWPAN
作業頻度:
2402 MHz ~ 2480 MHz
パッケージ（mm）:

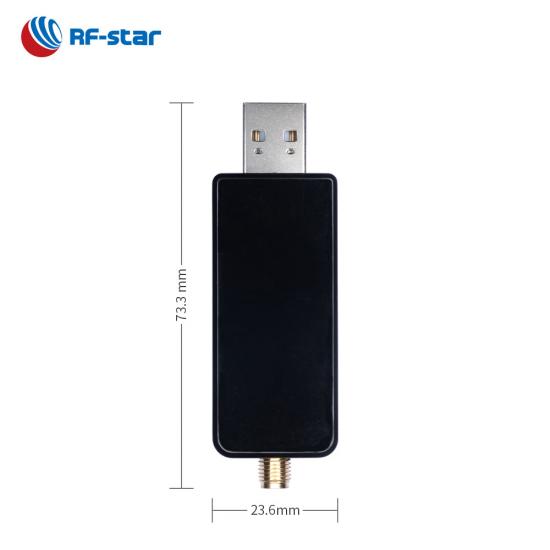

73.3 mm × 23.6 mm × 14.1 mm
特徴:

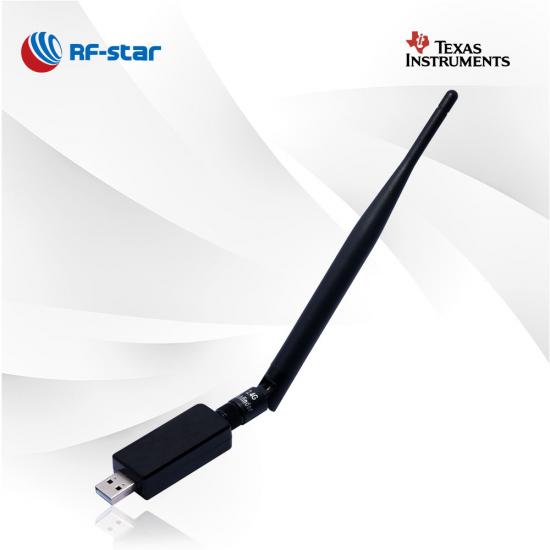

SMA interface external antenna
最大TXパワー:
+20 dBm
送信範囲:
700 m

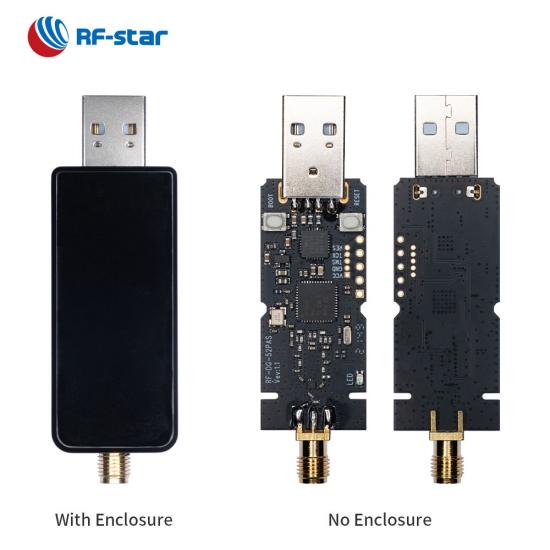

RF-DG-52PAS は、 TI CC2652P ベースのZigBee 3.0 USB ドングルです。ZigBee ドングルは Z-Stack ファームウェアで事前にフラッシュできるため、ZigBee コーディネーターとして機能して、CC2530、CC2531、nRF52840、EFR32MG21 などに基づいたさまざまなサブデバイスまたはノードの管理を実現できます。それだけではなく、端末の台数を管理するルーターとしても考えられます。CC2652P ドングルは、ZHA (ZigBee ホームオートメーション) または ZigBee2MQTT で広く使用されており、ユーザーは複数の ZigBee ベースのデバイスを Home Assistant、NodeRED、およびその他の多くの APP に直接接続できます。

TI CC2652P ベースの ZigBee 3.0 USB ドングルの機能

- 応用 -

・スマートホーム

・ZigBeeゲートウェイ

・ZigBeeコーディネーター

· ZigBee ハブ

・ホームオートメーション

· インテリジェントホーム

参考リソース:

USBドングルとは何ですか?

ZigBee 3.0 ドングル RF-DG-52PAS

RF-DG-52PAS USB ドングルデータシート V1.0_20230526

USBドングル
部品番号	RF-DG-22A	RF-DG-40A	RF-DG-32B	RF-DG-52PA	RF-DG-52PAS	USBドングル
写真
IC	EFR32BG22C224	nRF52840	nRF52832	CC2652P	CC2652P	CC2540
芯	76.8MHz ARM Cortex-M33	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M4F	8051
アンテナ	プリント基板	PCB (IPEX コネクタから NFC 信号が導出されます)	プリント基板	プリント基板	SMAコネクタ	プリント基板
ラム	32KB	256KB	64KB	88KB	88KB	8KB
閃光	512KB	1MB	512KB	352KB	352KB	256KB
プロトコル	オブザーバー、BLE マスター/スレーブプロトコル	スニッファー (ZigBee/BLE)、ブートローダー、BLE マスター/スレーブプロトコル	スニッファー (BLE のみ)、BLE マスター/スレーブプロトコル	ZigBee コーディネーター	ZigBee コーディネーター	ビーコン、スニッファー、HID、HCI、、BLE スレーブプロトコル
最大。送信電力	+6dBm	+8dBm	+4dBm	+20dBm	+20dBm	+4dBm
基板寸法 (mm)	56.7×13.9×4.5	60×18.5×4.5	56.7×13.9×4.5	62.8×16.7×4.5	73.3×20×7.5	19.8×9.7×4.5
外形寸法(mm)	62.9×20.2×8.0	該当なし	62.9×20.2×8.0	該当なし	73.3×23.6×14.1	21.7×14.3×5.3
機能	ビーコンデータモニター、BLEデータパケットキャプチャ、BLEゲートウェイ	PC nRF接続をサポート、すべてのBLE5.0データパケットのキャプチャをサポート、NORDICドングルを置き換えることができます	BLE5.0 データパケットのキャプチャをサポート (長距離およびメッシュを除く)	オープンソースプラットフォーム ZHA および Zigbee2MQTT をサポート、オンボード PCB アンテナで最大 20 dBm TX 電力、スマートホームゲートウェイ	オープンソースプラットフォーム ZHA および Zigbee2MQTT、実現可能な外部アンテナ用の SMA コネクタ、スマートホームゲートウェイをサポート	小型、高いコスト効率、TI Sniffer デスクトップツール、USB センサー、USD アダプターをサポート
