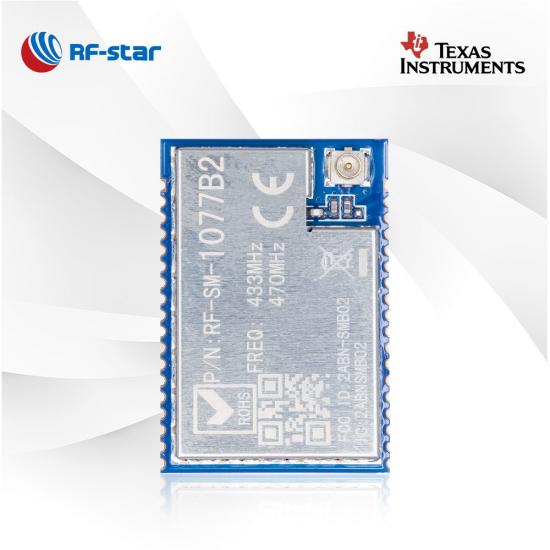

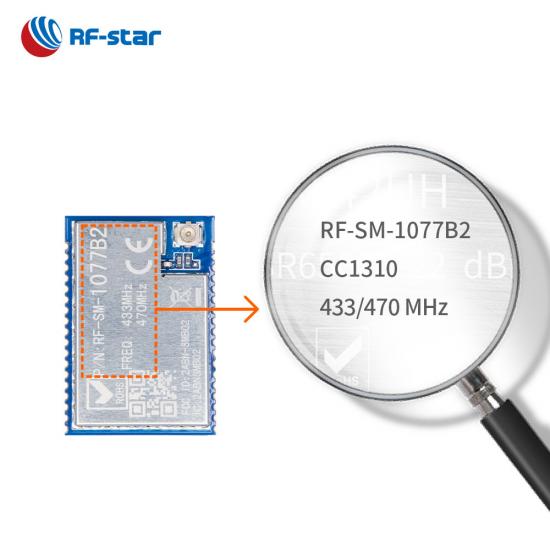

CC1310 Sub-1G モジュール 433 MHz および 470 MHz 範囲 RF-SM-1077B2

RF-SM-1077B2 は、433 MHz の周波数で動作するサブ 1GHz モジュールです。Sub-1G モジュールは、長距離および低消費電力の要件を持つ電力供給アプリケーションを対象としています。センサー監視市場で広く使用されています。監視デバイスを簡素化するには、CC1310 433 MHz トランスミッタおよびトランシーバを選択してください。

  • P/N:

    RF-SM-1077B2
  • SoC:

    CC1310
  • プロセッサー:

    48 MHz Arm® Cortex®-M3
  • プロトコル:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY
  • 作業頻度:

    431 MHz ~ 527 MHz

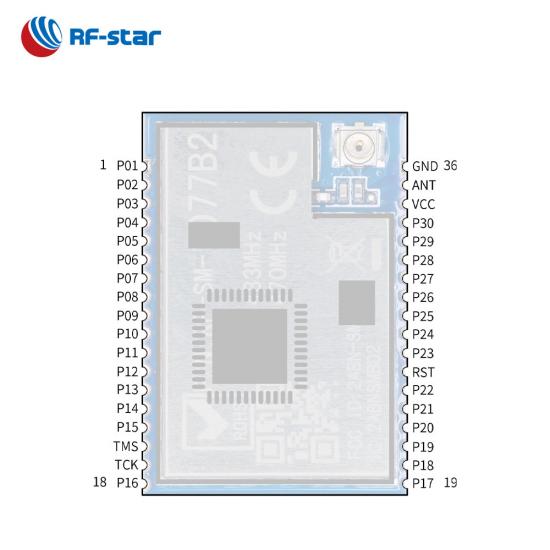

  • パッケージ(mm):

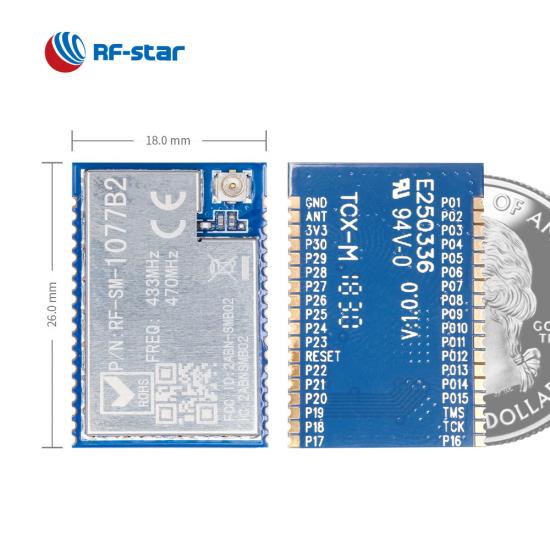

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • 特徴:

    All GPIOs are lead out
  • GPIO:

    30
  • 最大TXパワー:

    +15 dBm
  • 送信範囲:

    1500 m

RF-SM-1077B2はSub-1Gワイヤレス です433 MHzおよび 470 MHz の無線周波数 をサポートするモジュールこのトランシーバ モジュールは TI CC1310に基づいており、48 MHz Arm® Cortex®-M3 メイン プロセッサにより、ほとんど省電力で動作します。24.0 MHz クリスタル、バラン、バンドパス フィルター、アンテナ マッチング、IPEX アンテナ コネクターとハーフホール インターフェイスのアンテナ オプションが統合されています。最大15 dBm のTX パワーにより、より長い伝送範囲に到達します。設定すべきパラメータが多いシリアルモジュールでもあります。CC1310 RF-SM-1077B2 モジュールは、50 khz ~ 5 mhz のチャネル間隔を持つ低電力無線システムおよびアプリケーションに 最適な選択肢の 1 つです


CC1310 サブ 1 GHz モジュール RF-SM-1077B2

強力なプロセッサー

RF-SM-1077B2 Sub-1G モジュールは、強力な 48 MHz ARM® Cortex®-M3 マイクロコントローラーを備えた、柔軟で非常に低電力の RF トランシーバー用に設計されています。

連続周波数

431 MHz ~ 527 MHz の動作周波数の場合、中心周波数は 433 MHz、470 MHz、および 500 MHz を満たすことができます。

柔軟なRF出力モード

RF-SM-1077B1 と同様に、RF-SM-1077B2 には、IPEX アンテナ コネクタとハーフホール RF インターフェイスの両方を含む 2 つの RF 出力モードがあります。

豊富な周辺機器

すべてのデジタル ペリフェラル ピンは任意の GPIO に配線でき、ADC、UART、SPI、I2C、I2S、RTC などのインターフェイスが利用可能です。


  UARTプロトコル

  無線周波数を変更します: 33 MHz、470 MHz、500 MHz。

  データ伝送速度の変更: 625 bps、50 Kbps、200

  Kbps。



· パラメータの設定:送信電力、ボーレート、チャネル

・RSSIとMACアドレスの問い合わせ

· ADC 取得が有効

・周波数: 433MHz、470MHz、500MHz

CC1310 サブ 1G モジュール RF-SM-1077B2 の機能

参考リソース:

超低消費電力サブ 1GHz モジュール RF-SM-1277B1/B2



無線SoC:


  • 48 MHz ARM ®  Cortex ® -M3 プロセッサ
  • TX パワー: 最大 +15 dBm
  • 感度:
    • -124 dBm @ 長距離モード
    • -110 dBm @ 50 kbps
  • メモリ
    • 128KBフラッシュ
    • 8KB  SRAM
  • データレート:
    • 625bps
    • 50kbps
    • 200kbps _



特徴:


  • ES -128セキュリティ
  • 30 GPIO

動作範囲:


  • 電源電圧範囲 1.8 V ~ 3.8 V
  • 使用温度範囲: -40 °C ~ +85 °C
  • 周波数:431MHz~527MHz



豊富な周辺機器:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


証明書:


  • CE
  • RoHS _
  • R


TI CC131x シリーズ Sub-1G モジュール
部品番号 RF-TI1352P2 RF-TI1352P1 RF-TI1352B1 RF-SM-1277B2 RF-SM-1277B1 RF-SM-1044B4 RF-SM-1044B2 RF-SM-1044B1 RF-SM-1077B2 RF-SM-1077B1
写真 未定
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
アンテナ IPEX 半穴インターフェース IPEX IPEX/ハーフホールインターフェース IPEX/ハーフホールインターフェース プリント基板 半穴インターフェース プリント基板 IPEX/ハーフホールインターフェース IPEX/ハーフホールインターフェース
ラム 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
閃光 704KB 352KB 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB
プロトコル Thread、ZigBee、Matter、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4 スタック (サブ 1 GHz) Thread、ZigBee、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread、ZigBee、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g、IPv6対応スマートオブジェクト(6LoWPAN)、MIOTY®、ワイヤレスMバス(T、S、Cモード)、Wi-SUN®、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4スタック(サブ1GHz) IEEE 802.15.4g、IPv6対応スマートオブジェクト(6LoWPAN)、MIOTY®、ワイヤレスMバス(T、S、Cモード)、Wi-SUN®、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4スタック(サブ1GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz)
電源 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨 1.8V~3.6V、3.3Vを推奨
頻度 800MHz~928MHz、2.4GHz 800MHz~928MHz、2.4GHz 800MHz~928MHz、2.4GHz 431MHz~527MHz 779MHz~930MHz 779MHz~930MHz 779MHz~930MHz 779MHz~930MHz 431MHz~527MHz 779MHz~930MHz
最大。送信電力 +20dBm +20dBm +14 dBm @ サブ 1 GHz +5 dBm @ 2.4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
受信感度 –121 dBm @Sub-1G (長距離モード) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE コード化 PHY –121 dBm @Sub-1G (長距離モード) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE コード化 PHY –121 dBm @Sub G (長距離モード) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE コード化 PHY –121 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –121 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
作業温度 -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃
保管温度 -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃
伝送範囲 180 m @ 1M PHY (外部 PCB アンテナ) 230 m @ LE コード化 PHY (外部 PCB アンテナ) 1200 m @ 802.15.4 (外部グルースティック アンテナ) 1400 m @ Sub-1G (外部グルースティック アンテナ) 120 m @ 1M PHY (外部 PCB アンテナ) 180 m @ LE コード化 PHY (外部 PCB アンテナ) 900 m @ 802.15.4 (外部グルースティック アンテナ) 900 m @ Sub-1G (外部グルースティック アンテナ) 1000 m (外部グルースティックアンテナ) 1000 m (外部グルースティックアンテナ) 720メートル 1000 m (外部グルースティックアンテナ) 720メートル 1000 m (外部グルースティックアンテナ) 1000 m (外部グルースティックアンテナ)
寸法(mm) 25.0×16.4×2.2 26.5×16.8×2.2 26.0×18.0×2.3 26.0×18.0×2.3 22.0×14.0×1.85 12.5×9.0×1.8 22.0×14.0×1.8 26.0×18.0×2.3 26.0×18.0×2.3
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
機能 ワイヤレス M-Bus、環境発電 スマート農業、センサー制御 スマートグリッド、産業用監視および制御 DMMをサポート、より長い伝送距離 DMMをサポート、より長い伝送距離 オンボードPCBアンテナ 超小型、外部アンテナに使用可能 プラグピンで簡単に埋め込み可能 より長い伝送距離 より長い伝送距離
