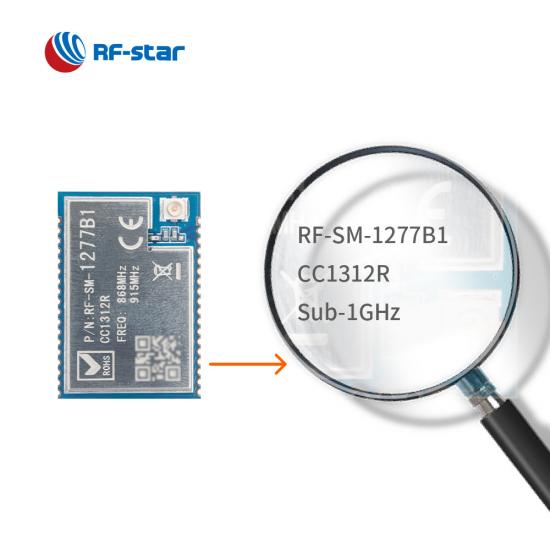

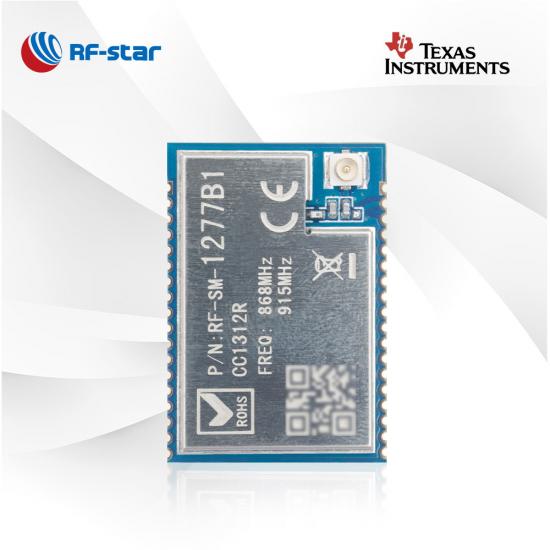

CC1312R Sub-1G モジュール (868 MHz、915 MHz、920 MHz をサポート) RF-SM-1277B1

  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz
  • CC1312R Sub-1G Module Supporting 868 MHz 915 MHz 920 MHz

CC1312R Sub-1G モジュール (868 MHz、915 MHz、920 MHz をサポート) RF-SM-1277B1

RF-SM-1277B1 は、779 MHz ～ 930 MHz の周波数で動作するサブ 1GHz モジュールで、特に 868 MHz ～ 915 MHz の送信機およびトランシーバーに適しています。長距離伝送と低消費電力が求められる厳しい要件で広く使用されています。RF-SM-1277B1 は、エンド デバイスに挿入するのに最適です。

  • P/N:

    RF-SM-1277B1

  • SoC:

    CC1312R

  • プロセッサー:

    48 MHz Arm® Cortex®-M4F

  • プロトコル:

    IEEE 802.15.4g, IPv6-enabled smart objects(6LoWPAN), MIOTY®, Wireless M-Bus(T, S, C mode), Wi-SUN®, KNX RF, Amazon Sidewalk, proprietary systems, SimpleLink™ TI 15.4 stack (Sub-1 GHz)

  • 作業頻度:

    779 MHz ~ 930 MHz

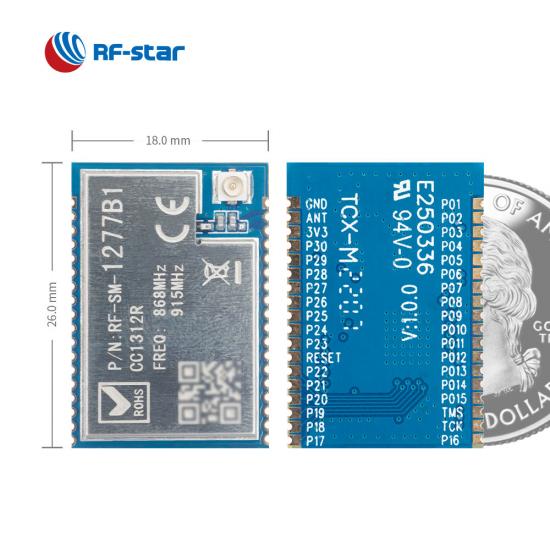

  • パッケージ（mm）:

    26.0 x 18.0 x 2.3

  • 特徴:

    All GPIOs are lead out

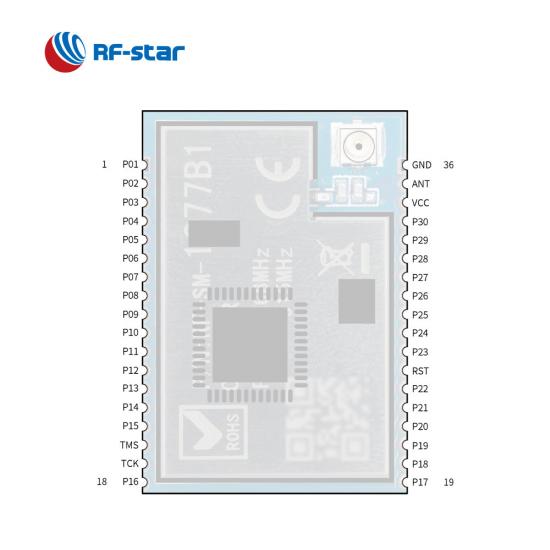

  • GPIO:

    30

  • 最大TXパワー:

    +14 dBm

  • 送信範囲:

    1000 m
今すぐお問い合わせ

RF-SM-1277B1は、 TI CC1312RをベースにしたSub-1Gモジュールで、48MHz Arm® Cortex®-M4Fのメインコアにより、センサー、スマートグリッド、自動メーター読み取り、ワイヤレスアラームおよびセキュリティシステム、長距離リモートコントロールなど、幅広いアプリケーションにモジュールを組み込むことができます。868MHz 、915MHz、920MHzなどの一般的な周波数をカバーするSub- 1GHzモジュールは 、Wi-SUNプロトコルもサポートしているため、より複雑な産業用アプリケーションにも使用できます。 最大 14dBmのTX電力と、IPEXおよびハーフホールRFピンのRF出力オプションにより、 モジュールはより長い伝送範囲に到達できます。


CC1312R サブ 1 GHz モジュール RF-SM-1277B1

複数のプロトコル

CC1312R モジュールは、IEEE 802.15.4g、IPv6 対応スマート オブジェクト (6LoWPAN)、MIOTY®、Wi-SUN®、独自システム、および TI 15.4-Stack (Sub-1 GHz) をサポートします。

広帯域無線周波数

790 MHz ～ 930 MHz の動作周波数の場合、中心周波数は 868 MHz、915 MHz、920 MHz になります。

外部アンテナ

アンテナマッチングと RF 出力モードのオプション (IPEX アンテナ コネクタとハーフホール RF インターフェイス) により、デバイスを柔軟に接続できます。

豊富な周辺機器

すべてのデジタル周辺ピンは任意の GPIO にルーティングでき、ADC、UART、SPI、I2C、I2S、RTC などのインターフェイスが利用できます。

CC1310よりも大きなメモリ

· 352 KB のシステム内プログラム可能フラッシュ
· プロトコルおよびライブラリ用の 256 KB の ROM
· キャッシュ用の 8 KB の SRAM (または汎用 RAM として)
· 20 KB の超低リーク SRAM



- 特徴 -

· Wi-SUN NWP

· 外部アンテナ

· 豊富な周辺機器

· 周波数:  779 MHz ~ 930 MHz

RF-SM-1277B1 Sub-1Gモジュールの機能

参照リソース:

CC1312 MCU ベースの RF-SM-1277B1 と RF-SM-1277B2 Sub-1G モジュールの比較

RF-starがWi-SUN技術を導入

ワイヤレスSoC:

  • 48 MHz ARM® Cortex®  - M4Fプロセッサ
  • 送信電力: 最大 +14 dBm
  • 感度：
    • –121 dBm @ 長距離モード
    • -110 dBm @ 50 kbps
  • メモリ
    • 352 KB フラッシュ
    • 88kB SRAM

特徴：

  • AES-128 セキュリティ
  • 30 個の GPIO


動作範囲:

  • 供給電圧範囲 1.8 V ~ 3.8 V
  • 動作温度範囲: -40 °C ~ +85 °C
  • 周波数:779MHz～930MHz



豊富な周辺機器:

  • アドバンスト
  • シリアル
  • SPI
  • Ｉ²Ｃ
  • I²S
  • RTCC の


証明書:

  • CE
  • 安全規格
  • 到着
TI CC131x シリーズ Sub-1G モジュール
部品番号 品番 品番 品番 SM-1277B2 型番 SM-1277B1 型番 SM-1044B4 型番 SM-1044B2 型番 SM-1044B1 型番 SM-1077B2 型番 SM-1077B1 型番
写真
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
芯 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
アンテナ IPEX ハーフホールインターフェース IPEX IPEX/ハーフホールインターフェース IPEX/ハーフホールインターフェース プリント基板 ハーフホールインターフェース プリント基板 IPEX/ハーフホールインターフェース IPEX/ハーフホールインターフェース
ラム 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
閃光 704 KB 352 KB 352 KB 352 KB 352 KB 128KB 128KB 128KB 128KB 128KB
プロトコル Thread、ZigBee、Matter、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread、ZigBee、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread、ZigBee、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g、IPv6 対応スマート オブジェクト (6LoWPAN)、MIOTY®、ワイヤレス M-Bus (T、S、C モード)、Wi-SUN®、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、IPv6 対応スマート オブジェクト (6LoWPAN)、MIOTY®、ワイヤレス M-Bus (T、S、C モード)、Wi-SUN®、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz)
電源 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨
頻度 800MHz～928MHz、2.4GHz 800MHz～928MHz、2.4GHz 800MHz～928MHz、2.4GHz 431MHz～527MHz 779MHz～930MHz 779MHz～930MHz 779MHz～930MHz 779MHz～930MHz 431MHz～527MHz 779MHz～930MHz
最大送信電力 +20dBm +20dBm +14 dBm @ サブ 1 GHz +5 dBm @ 2.4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
受信感度 –121 dBm @Sub-1G (長距離モード) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE コード化 PHY –121 dBm @Sub-1G (長距離モード) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE コード化 PHY –121 dBm @Sub G (長距離モード) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE コード化 PHY –121 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –121 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
作業温度 -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃
保管温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃
伝送範囲 180 m @ 1M PHY (外部 PCB アンテナ) 230 m @ LE Coded PHY (外部 PCB アンテナ) 1200 m @ 802.15.4 (外部グルースティックアンテナ) 1400 m @ Sub-1G (外部グルースティックアンテナ) 180 m @ 1M PHY (外部 PCB アンテナ) 230 m @ LE Coded PHY (外部 PCB アンテナ) 1200 m @ 802.15.4 (外部グルースティックアンテナ) 1400 m @ Sub-1G (外部グルースティックアンテナ) 120 m @ 1M PHY (外部 PCB アンテナ) 180 m @ LE Coded PHY (外部 PCB アンテナ) 900 m @ 802.15.4 (外部グルー スティック アンテナ) 900 m @ Sub-1G (外部グルー スティック アンテナ) 1000 m (外部スティック接着剤アンテナ) 1000 m (外部スティック接着剤アンテナ) 720メートル 1000 m (外部スティック接着剤アンテナ) 720メートル 1000 m (外部スティック接着剤アンテナ) 1000 m (外部スティック接着剤アンテナ)
寸法（mm） 26.5 x 16.8 x 2.2 25.0 x 16.4 x 2.2 26.5 x 16.8 x 2.2 26.0 x 18.0 x 2.3 26.0 x 18.0 x 2.3 22.0 × 14.0 × 1.85 12.5 × 9.0 × 1.8 22.0 × 14.0 × 1.8 26.0 x 18.0 x 2.3 26.0 x 18.0 x 2.3
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
機能 ワイヤレスM-Bus、エネルギーハーベスティング スマート農業、センサー制御 スマートグリッド、産業監視および制御 DMMをサポートし、伝送範囲が広がります DMMをサポートし、伝送範囲が広がります オンボードPCBアンテナ 超小型サイズで外部アンテナにも使用可能 簡単に埋め込めるプラグピン より長い伝送範囲 より長い伝送範囲
