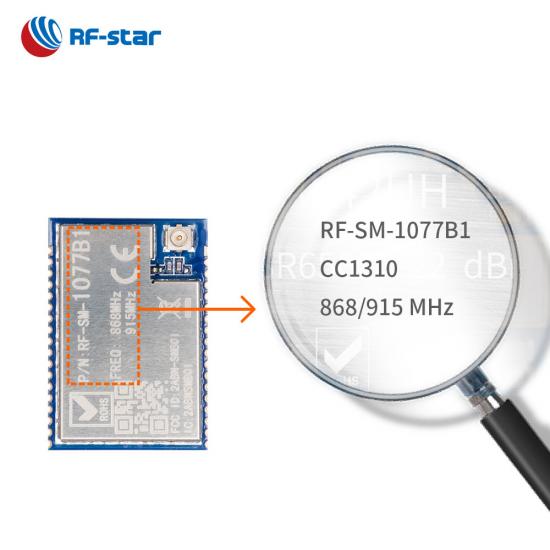

868 MHz & 915 MHzRF-SM-1077B1をサポートするCC1310サブ1Gモジュール

RF-SM-1077B1は、1GHz未満の周波数で動作するモジュールです.このモジュールは、長距離で低消費電力のアプリケーションを対象としています.センサー監視市場で広く使用されています.エンドデバイスを簡素化するには、RF-SM-1077B1を選択してください.

  • P/N:

    RF-SM-1077B1
  • SoC:

    CC1310
  • プロセッサー:

    48 MHz Arm® Cortex®-M3
  • プロトコル:

    IEEE 802.15.4, Wireless M-Bus (T, S, C mode), 6LoWPAN, MIOTY
  • 作業頻度:

    718 MHz ~ 878 MHz, 861 MHz ~ 1054 MHz
  • パッケージ(mm):

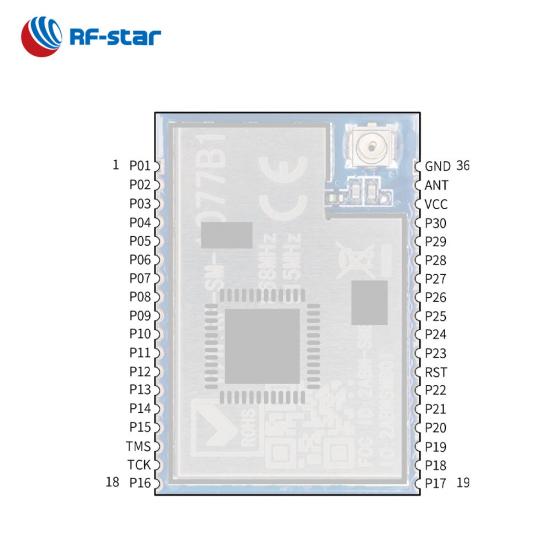

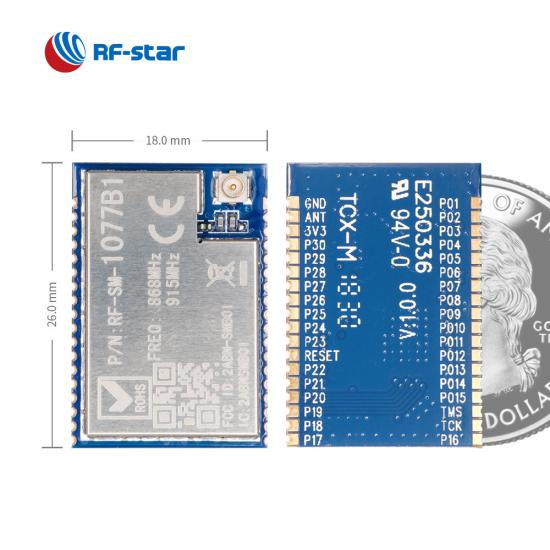

    26.0 × 18.0 × 2.3, half-hole, 1.27 pitch, 36-pin
  • 特徴:

    All GPIOs are lead out
  • GPIO:

    30
  • 最大TXパワー:

    +14 dBm
  • 送信範囲:

    1500 m

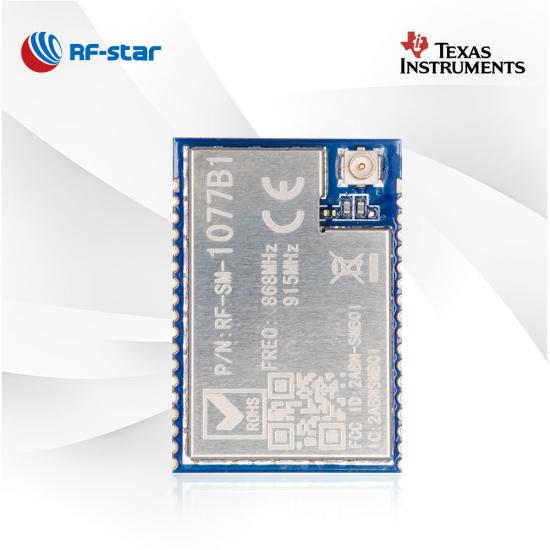

RF-SM-1077B1 ワイヤレス送信機および受信機モジュールです.このモジュールはに基づいています TI CC1310 、および48MHzArm®Cortex®-M3メインプロセッサにより、モジュールは超低消費電力でデータ伝送を処理できます.これは、24.0 MHzクリスタル、バラン、バンドパスフィルター、アンテナマッチング、およびアンテナオプションと統合されています. IPEXアンテナ コネクタと半穴インターフェース. TX電力は最大です 14 dBm モジュールが送信のより長いカバレッジに到達することを可能にするRF-starプロトコルの下で.



-透明な送信 ission プロトコル-

・パラメータの設定: TX電力、ボーレート、チャネル

・RSSIとMACアドレスの問い合わせ

・ADC取得が有効

・ 周波数: 868 MHz、915 MHz、および920MHz.


-アプリケーション-

・環境発電アプリケーション

・長距離センサーアプリケーション

・熱コストアロケーター

・ワイヤレスセンサーネットワーク

・ワイヤレスアラームおよびセキュリティシステム

・スマートグリッドと自動検針



-製品の展示-

W怒りのないSoC:


  • 48 MHz ARM® 皮質® -M3プロセッサ
  • TX電力:最大+14 dBm
  • 感度:
    • -124 dBm @長距離モード
    • -110 dBm @ 50 kbps
  • メモリー
    • 128kBフラッシュ
    • 8 kBSRAM
  • D レートで:
    • 625 bps
    • 50 kbps
    • 2 00 kbps


特徴:


  • A ES-128セキュリティ
  • 30のGPIO


動作範囲:


  • 供給電圧範囲1.8V〜3.8 V
  • 作動温度範囲:-40 ° C〜 + 85 ° C
  • F 周波数:718 MHz〜878 MHz、861 MHz〜1054 MHz


豊富な周辺機器:


  • ADC
  • UART
  • SPI
  • I²C
  • I²S
  • RTC


C 証明書:


  • CE
  • R oHS
  • R
