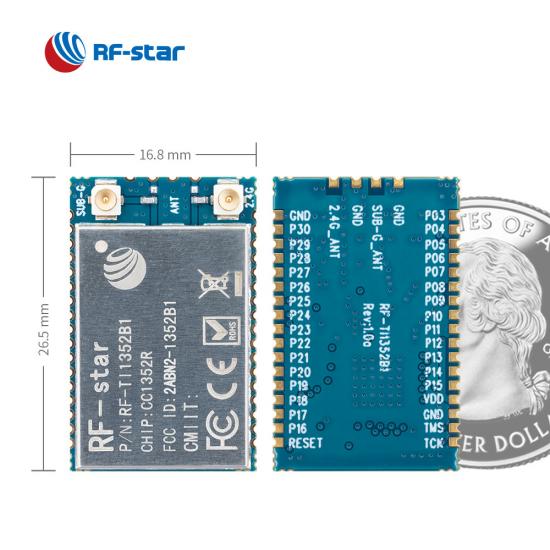

CC1352R マルチプロトコル Sub-1 GHz および 2.4 GHz ワイヤレス モジュール RF-TI1352B1

  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands
  • CC1352R Multiprotocol Wireless Module RF-TI1352B1 with Sub-1 GHz and 2.4-GHz bands

CC1352R マルチプロトコル Sub-1 GHz および 2.4 GHz ワイヤレス モジュール RF-TI1352B1

CC1352R をベースにした RF-TI1352B1 は、低電力無線通信および高度なセンシング IoT 市場を対象とした、マルチプロトコルおよびマルチバンドの Sub-1 GHz および 2.4 GHz ワイヤレス モジュールです。2 つのバンド アンテナ出力を備えた RF-TI1352B1 は、設計作業を簡素化するのに最適です。

  • P/N:

    RF-TI1352B1

  • SoC:

    CC1352R

  • プロセッサー:

    48 MHz ARM® Cortex®-M4F

  • プロトコル:

    IEEE 802.15.4, Wireless M-Bus (T, S, C, N mode), 6LoWPAN, Wi-SUN NWP, Proprietary 2.4 GHz, Amazon Sidewalk, Bluetooth 5.1 Low Energy, Zigbee, Thread, MIOTY

  • 作業頻度:

    800 MHz ~ 928 MHz, 2402 MHz ~ 2480 MHz

  • パッケージ（mm）:

    26.5 × 16.8 × 2.2, half-hole, 1.27 pitch, 38-pin

  • 特徴:

    Bluetooth mesh, Border router, Direction finding, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), NCP, OAD, Sleepy end device, Zigbee coordinator, Two IPEX connectors for 2.4 GHz and Sub-1 GHz respectively

  • GPIO:

    28

  • 最大TXパワー:

    +5 dBm

  • 送信範囲:

    150 m (@BLE), 350 m (@ZigBee), 500 m (@Sub-1 GHz)
今すぐお問い合わせ

RF-TI1352B1モジュールは、48 MHz ARM® Cortex®-M4F の強力なプロセッサを搭載したTI CC1352Rに基づいて開発されています。Thread、Zigbee®、Bluetooth® 5.1 Low Energy、IEEE 802.15.4g、IPv6 対応スマート オブジェクト (6LoWPAN)、MIOTY®、TI 15.4-Stack (Sub-1 GHz および 2.4 GHz) を含む独自のシステムをサポートするマルチプロトコルおよびマルチバンド モジュールです。Sub 1GHzおよび2.4GHz モジュールは、48 MHz 水晶、32.768 kHz 水晶、352 kB フラッシュ、256 kB ROM、LC フィルター、およびそれぞれ 2.4 GHz および Sub-1 GHz 用の 2 つの IPEX コネクタで構成されています。IPEX コネクタとより高い TX 電力により、モジュールはより長い伝送範囲に到達し、より優れたアプリケーション エクスペリエンスを実現する可能性が高まります。DMM ドライバーを備えたこの強力なモジュールは、電子 POS (EPOS)、工場の自動化と制御、防火システム、産業用セキュリティ システムなど、幅広いアプリケーションに適しています。


TI CC1352R マルチプロトコル & マルチバンド Sub-1 GHz & 2.4 GHz ワイヤレス モジュール RF-TI1352B1

2つのIPEXコネクタ

マルチバンド モジュールに組み込まれた 2 つの IPEX コネクタにより、Sub 1GHz と 2.4GHz の両方の無線システムに柔軟かつ広範囲に適用できます。

長い伝送範囲

サブ 1GHz および 2.4 GHz 周波数帯域により、ワイヤレス RF モジュールはより遠くのデバイスに信号を送信でき、干渉の影響を受けにくくなります。

ダイナミックマルチプロトコルマネージャー

これは、Thread、Zigbee®、Bluetooth® 5.1 Low Energy、Wi-SUN、IEEE 802.15.4g、IPv6 対応スマート オブジェクト (6LoWPAN)、MIOTY®、独自システム、および DMM ドライバーを介した同時マルチプロトコルと互換性のあるマルチプロトコル RF モジュールです。


シリアルポートプロトコル

CC1352R ワイヤレス モジュールは、Sub 1GHz および 2.4 GHz のマルチプロトコルをサポートし、Thread、ZigBee、BLE5.3、TI 15.4-Stack (Sub 1GHz) 用のシリアル インターフェイス通信プロトコルを事前にプログラムできます。

関連リソース:

CC1352R マルチプロトコル デュアルバンド ワイヤレス ソリューション

サブ 1GHz 対 2.4GHz: 7 つのポイント

RF-starがWi-SUN技術を導入


ワイヤレスSoC:

  • 48 MHz ARM® Cortex®  - M4Fプロセッサ
  • 送信電力: 最大 +5 dBm
  • 感度:
    • -121 dBm @ サブ GHz (長距離モード)
    • -110 dBm @ サブ GHz (50 kbps)
    • -105 dBm @ Bluetooth 5.0 (LE コード化 PHY)
  • メモリ
    • 352 KB フラッシュ
    • 256 KB ROM
    • 8 0 kB SRAM
  • データレート：
    • LE 1M PHY
    • LE 2M PHY
    • LE コード化 PHY (長距離)

特徴：

  • IEEE802.15.4 規格
  • ワイヤレス M-Bus (T、S、C、N モード)
  • 6LoWPAN
  • Wi-SUN NWP
  • 独自の2.4GHz
  • アマゾンの歩道
  • Bluetooth 5.1 低エネルギー
  • ジグビー
  • 糸
  • ミオティ
  • Bluetoothメッシュ
  • 方向探知NCP
  • 翻訳


動作範囲:

  • 供給電圧範囲 1.8 V ~ 3.8 V
  • 動作温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:

  • アドバンスト
  • DAC
  • シリアル
  • SPI
  • Ｉ²Ｃ
  • I²S
  • RTCC の
TI CC131x シリーズ Sub-1G モジュール
部品番号 品番 品番 品番 SM-1277B2 型番 SM-1277B1 型番 SM-1044B4 型番 SM-1044B2 型番 SM-1044B1 型番 SM-1077B2 型番 SM-1077B1 型番
写真
IC CC1352P7 CC1352P CC1352R CC1312R CC1312R CC1310F128RSM CC1310F128RSM CC1310F128RSM CC1310F128RGZ CC1310F128RGZ
芯 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M4F 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3 48MHz ARM® Cortex®-M3
アンテナ IPEX ハーフホールインターフェース IPEX IPEX/ハーフホールインターフェース IPEX/ハーフホールインターフェース プリント基板 ハーフホールインターフェース プリント基板 IPEX/ハーフホールインターフェース IPEX/ハーフホールインターフェース
ラム 152KB 88KB 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB
閃光 704 KB 352 KB 352 KB 352 KB 352 KB 128KB 128KB 128KB 128KB 128KB
プロトコル Thread、ZigBee、Matter、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread、ZigBee、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) Thread、ZigBee、BLE5.3、IEEE 802.15.4g、6LoWPAN、MIOTY、ワイヤレス M-Bus、Wi-SUN、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4-Stack (Sub-1 GHz) IEEE 802.15.4g、IPv6 対応スマート オブジェクト (6LoWPAN)、MIOTY®、ワイヤレス M-Bus (T、S、C モード)、Wi-SUN®、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、IPv6 対応スマート オブジェクト (6LoWPAN)、MIOTY®、ワイヤレス M-Bus (T、S、C モード)、Wi-SUN®、KNX RF、Amazon Sidewalk、独自システム、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz) IEEE 802.15.4g、ワイヤレス M-Bus (T、S、C モード)、6LoWPAN、MIOTY、SimpleLink™ TI 15.4 スタック (Sub-1 GHz)
電源 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨 1.8 V ~ 3.6 V、3.3 V を推奨
頻度 800MHz～928MHz、2.4GHz 800MHz～928MHz、2.4GHz 800MHz～928MHz、2.4GHz 431MHz～527MHz 779MHz～930MHz 779MHz～930MHz 779MHz～930MHz 779MHz～930MHz 431MHz～527MHz 779MHz～930MHz
最大送信電力 +20dBm +20dBm +14 dBm @ サブ 1 GHz +5 dBm @ 2.4 GHz +13dBm +14dBm +14dBm +14dBm +14dBm +15dBm +14dBm
受信感度 –121 dBm @Sub-1G (長距離モード) –110 dBm @ 50 Kbps Sub-1G –104 dBm @125 kbps LE コード化 PHY –121 dBm @Sub-1G (長距離モード) –110 dBm @Sub-1G (50 Kbps) –105 dBm @125 kbps LE コード化 PHY –121 dBm @Sub G (長距離モード) –110 dBm @Sub G (50 Kbps) –105 dBm @125 kbps LE コード化 PHY –121 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –121 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps) –114 dBm @ サブ 1 GHz (長距離モード) –110 dBm @ サブ 1 GHz (50 kbps)
GPIO 23 23 28 30 30 12 7 8 30 30
作業温度 -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃
保管温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃
伝送範囲 180 m @ 1M PHY (外部 PCB アンテナ) 230 m @ LE Coded PHY (外部 PCB アンテナ) 1200 m @ 802.15.4 (外部グルースティックアンテナ) 1400 m @ Sub-1G (外部グルースティックアンテナ) 180 m @ 1M PHY (外部 PCB アンテナ) 230 m @ LE Coded PHY (外部 PCB アンテナ) 1200 m @ 802.15.4 (外部グルースティックアンテナ) 1400 m @ Sub-1G (外部グルースティックアンテナ) 120 m @ 1M PHY (外部 PCB アンテナ) 180 m @ LE Coded PHY (外部 PCB アンテナ) 900 m @ 802.15.4 (外部グルー スティック アンテナ) 900 m @ Sub-1G (外部グルー スティック アンテナ) 1000 m (外部スティック接着剤アンテナ) 1000 m (外部スティック接着剤アンテナ) 720メートル 1000 m (外部スティック接着剤アンテナ) 720メートル 1000 m (外部スティック接着剤アンテナ) 1000 m (外部スティック接着剤アンテナ)
寸法（mm） 26.5 x 16.8 x 2.2 25.0 x 16.4 x 2.2 26.5 x 16.8 x 2.2 26.0 x 18.0 x 2.3 26.0 x 18.0 x 2.3 22.0 × 14.0 × 1.85 12.5 × 9.0 × 1.8 22.0 × 14.0 × 1.8 26.0 x 18.0 x 2.3 26.0 x 18.0 x 2.3
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
機能 ワイヤレスM-Bus、エネルギーハーベスティング スマート農業、センサー制御 スマートグリッド、産業監視および制御 DMMをサポートし、伝送範囲が広がります DMMをサポートし、伝送範囲が広がります オンボードPCBアンテナ 超小型サイズで外部アンテナにも使用可能 簡単に埋め込めるプラグピン より長い伝送範囲 より長い伝送範囲
