低電力 Bluetooth CC2340R5 トランスミッタレシーバモジュール RF-BM-2340T2 チップアンテナ付き

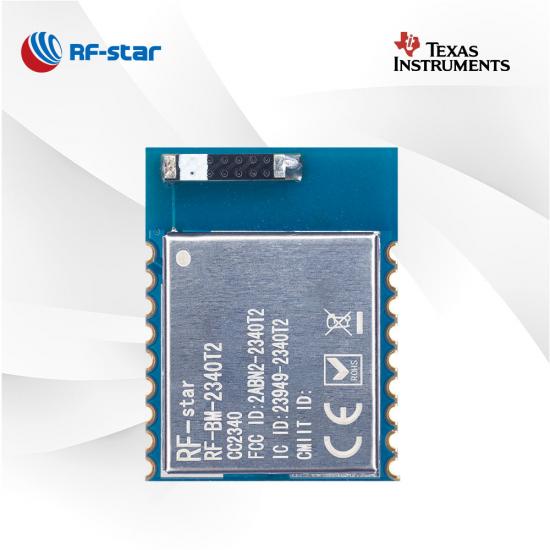

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

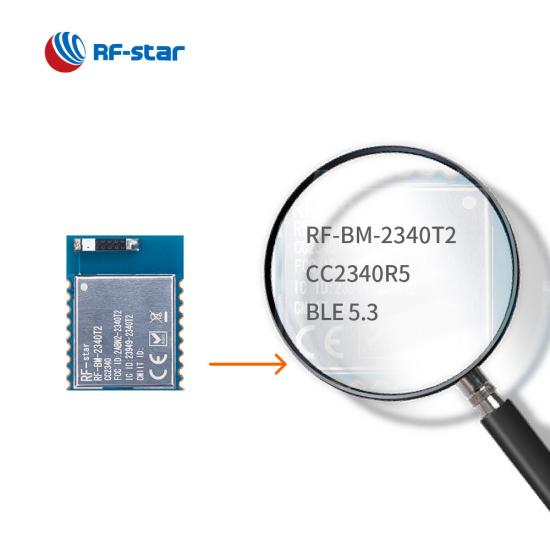

  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2
  • Bluetooth CC2340R5 RF Transmitter Receiver Module RF-BM-2340T2

低電力 Bluetooth CC2340R5 トランスミッタレシーバモジュール RF-BM-2340T2 チップアンテナ付き

RF-BM-2340T2 は、低電力および長距離アプリケーション向けに最適化された Bluetooth 5.3 トランスミッタおよびレシーバ モジュールです。 Thread、ZigBee®、IEEE 802.15.4、および独自の 2.4 GHz をサポートするように設計されています。強力なプロセッサ、組み込み UART シリアル ソート プロトコル、および柔軟な出力モードにより、さまざまなシナリオに堅牢で信頼性の高い安全な Bluetooth 接続が提供されます。

  • P/N:

    RF-BM-2340T2

  • SoC:

    CC2340R5

  • プロセッサー:

    48 MHz ARM® Cortex®-M0+

  • プロトコル:

    Bluetooth 5.3 Low Energy, Zigbee 3.0, SimpleLinkTM TI 15.4-stack, Proprietary system

  • 作業頻度:

    2402 MHz ~ 2480 MHz

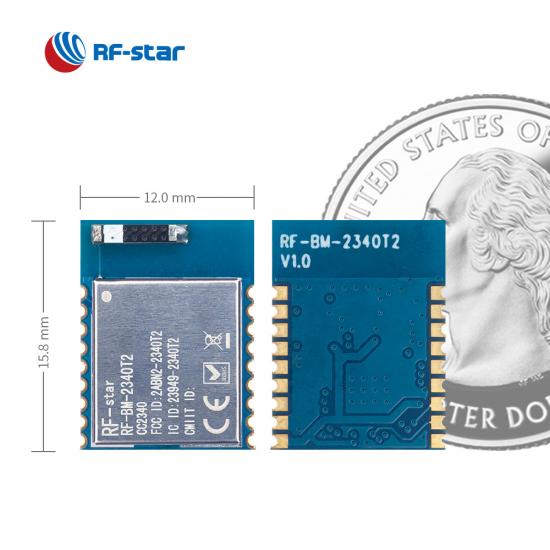

  • パッケージ（mm）:

    15.8 × 12.0 × 2.2, half-hole, 1.27 pitch, 18-pin

  • 特徴:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), OTA

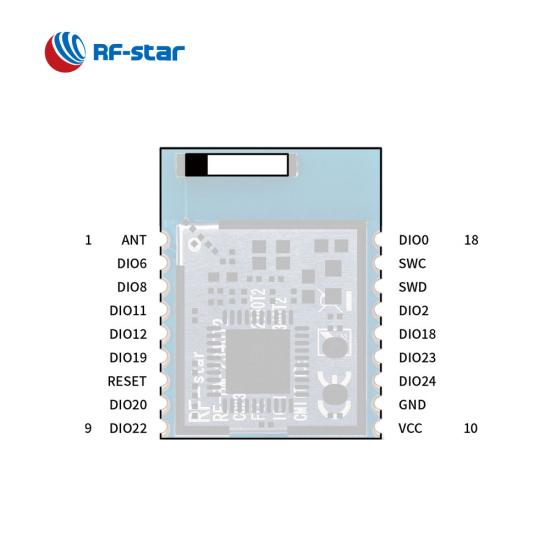

  • GPIO:

    14

  • 最大TXパワー:

    +8 dBm

  • 送信範囲:

    130 m @ 1M PHY, 180 m @ LE Coded PHY
今すぐお問い合わせ

RF-BM-2340T2 は、Bluetooth 5.3 Low Energy (BLE)、ZigBee 3.0、SimpleLinkTM TI 15.4 スタック、および独自システムをサポートする、 TI CC2340R5 チップセットをベースにした新生マルチプロトコル モジュールです。RF-BM-2340T1 と同様に、Bluetooth トランシーバ モジュールには 48 MHz クリスタル、512 KB のシステム内プログラマブル フラッシュ、ブートローダ用の 12 KB ROM、および 36 KB の超低リーク SRAM が搭載されています。また、UART、SPI、I2C、リアルタイム クロック (RTC) などの豊富なペリフェラルを備えています。


唯一の違いは、RF-BM-2340T2 にはチップ アンテナとハーフホール RF 出力インターフェイスが付属していることです。

CC2340R5 マルチプロトコルモジュール RF-BM-2340T2

参考リソース:

手頃な価格の CC2340R5 Bluetooth 5.3 モジュール - 在庫あり

CC2340シリーズ 超低消費電力BLEモジュール RF-BM-2340B1のご紹介

CC2340 Bluetooth LE モジュールの比較



無線SoC:

  • 48 MHz ARM ®  Cortex ® - M0+ プロセッサ

  • TX パワー: 最大 +8 dBm
  • 感度：

    • -96 dBm @ 802.15.4 (2.4 GHz)

    • -102 dBm @ Bluetooth 5.0 (LE コード化 PHY) (125 kbps)

  • メモリ
    • 512KBフラッシュ
    • 12KB ROM
    • 36KB SRAM

  • データレート

    • LE 1M PHY
    • LE 2M PHY
    • LE コード化 PHY (長距離)



プロトコル:

  • Bluetooth 5.3 低エネルギー

  • ジグビー 3.0

  • 独自の

  • SimpleLink  TM TI 15.4 スタック


動作範囲:

  • 電源電圧範囲 1.71 V ～ 3.8 V
  • 使用温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:

  • ADC
  • UART
  • SPI
  • I2C​​
  • RTC
