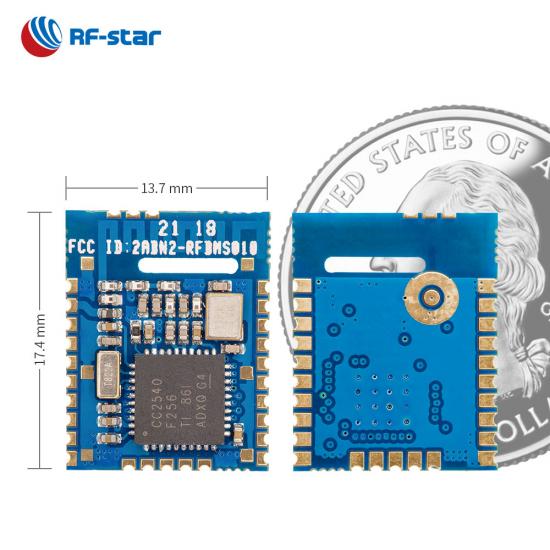

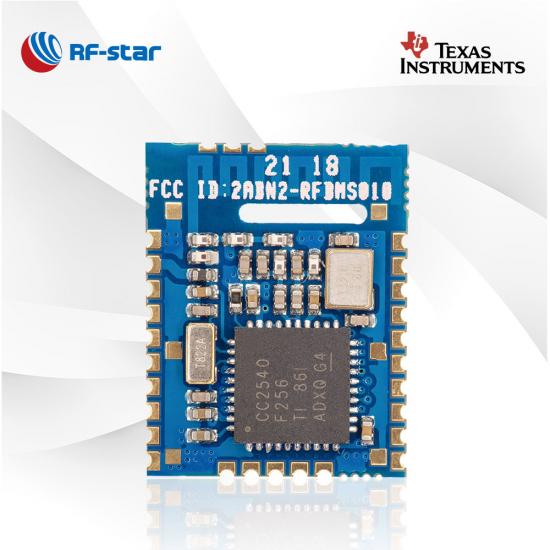

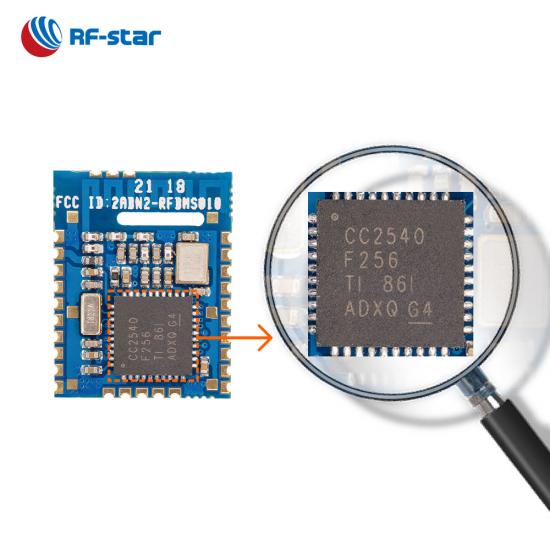

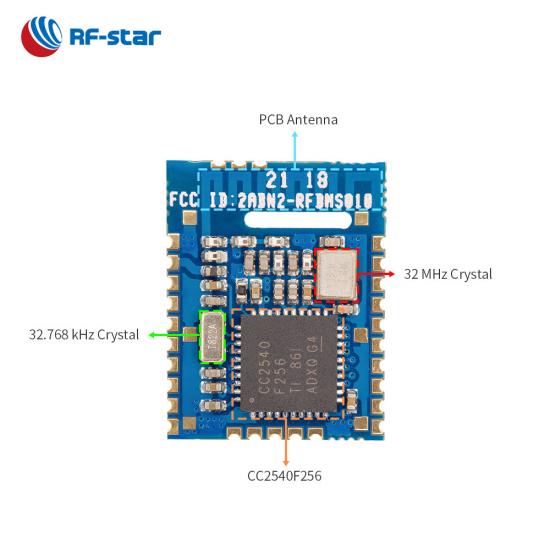

RF-BM-S01 は、TI CC2540 SoC をベースにしたBLE4.2モジュールです。第 1 世代のBluetooth 4.2 Low Energyモジュールは8051 コアをベースにしており、32 MHz クリスタル、32.768 kHz クリスタル、LC バラン、および高性能逆 F PCB アンテナを統合しています。このモジュールは、BLE デバイスとスマートフォン間の接続を簡単に確立できるUSB ドングルアプリケーションに最適です。このCC2540 モジュールは、 BLE マスターまたはスレーブ プロトコルを使用して事前にプログラムできます。BLE プロトコルは、トランスペアレント伝送モードに加えて、ダイレクトドリブン モードもサポートしています。
豊富な周辺機器
TI CC2540 BLE 4.2 モジュールには、ADC、IR、USB、UART、DMA などの多数のデジタル周辺機器およびインターフェイスが備わっています。
高性能PCBアンテナ
メアンダー ライン PCB アンテナを搭載した RF-BM-S01 は、より優れた RF パフォーマンスを提供し、プロジェクトのコストを削減できます。
優れた互換性
TI CC254X (CC2540 および CC2541) SoC シリーズのおかげで、RF-BM-S01 Bluetooth 4.2 モジュールはパッケージ、ピン、ペリフェラルにおいて他のシリーズと互換性があります。

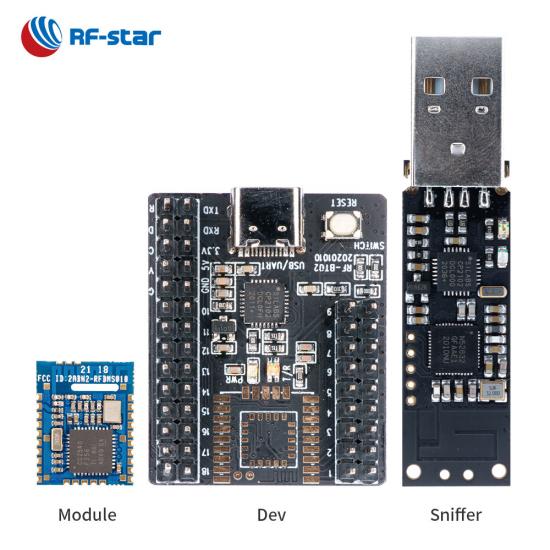

ユーザーフレンドリーなテストボード Pinboar
CC2540 シリーズ モジュールには、開発者がテストを行うための使いやすい BLE テスト ボード ピンボードが装備されています。
～透過的伝送 （ブリッジ）プロトコル ～
- ダイレクトドリブンプロトコル -
· モジュールの役割:スレーブ、マスター
· 調整可能なパラメータ:ボーレート、接続間隔、ブロードキャスト間隔、TX 電力…
