低コスト BLE4.2 CC2541 モジュール RF-BM-S01A

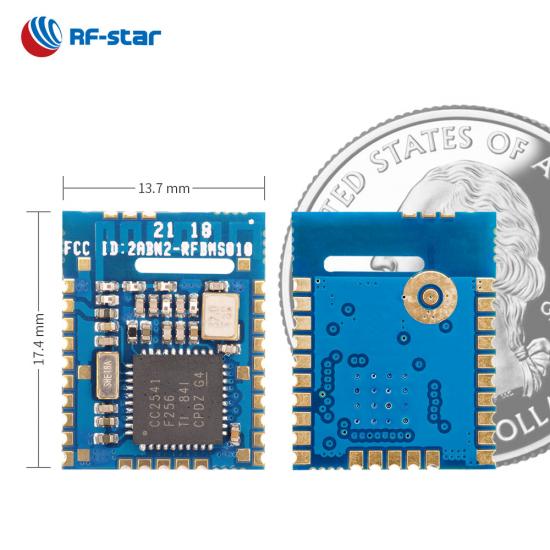

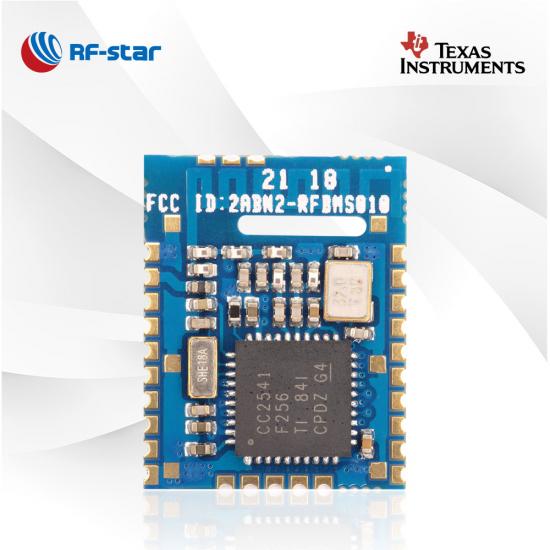

RF-BM-S01A モジュールは、Texas Instruments CC2541 SoC に基づいています。より高く安定した性能により、CC2541 モジュールは幅広いアプリケーションに使用できるようになります。RF-BM-S01A は、最も古典的な Bluetooth LE4.2 モジュールの 1 つです。


  • P/N:

    RF-BM-S01A
  • SoC:

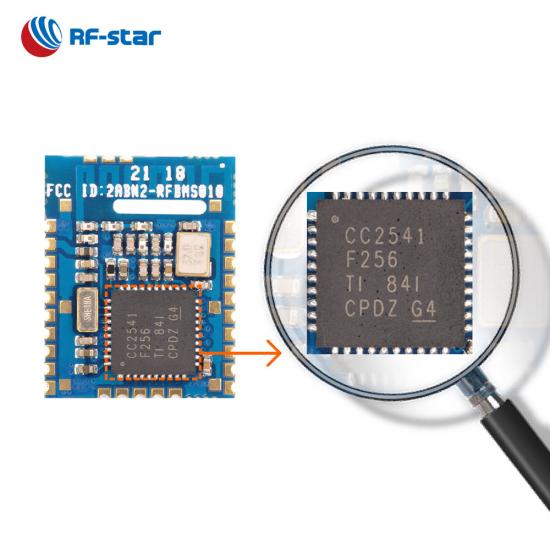

    CC2541
  • プロセッサー:

    Low-Power 8051 Microcontroller Core With Code Prefetch
  • プロトコル:

    Bluetooth 4.2 low energy
  • 作業頻度:

    2402 MHz ~ 2480 MHz
  • パッケージ(mm):

    17.4 x 13.7 x 1.7, half-hole, 1.27 pitch, 28-pin
  • 特徴:

    Debug pins lead out
  • GPIO:

    19
  • 最大TXパワー:

    0 dBm
  • 送信範囲:

    20 m

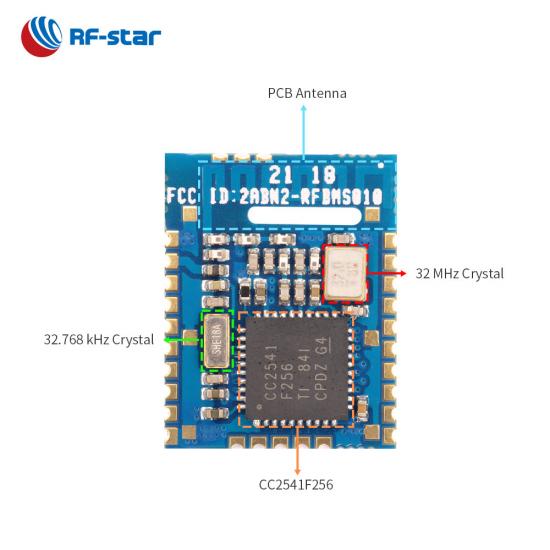

RF-BM-S01A は、TI CC2541 SoCをベースにしたBluetooth 4.2 Low Energyモジュールです。第 1 世代の BLE4.2 モジュールは 8051 コアに基づいており、32 MHz クリスタル、32.768 kHz クリスタル、LC バラン、高性能逆 F PCB アンテナが統合されています。このモジュールは、トランスペアレント伝送モードとダイレクト駆動モードをサポートする BLE マスターまたはスレーブ プロトコルを使用して事前にプログラムできます。RF-BM-S01と RF-BM-S01A はピン互換です。


BLE4.2 CC2541モジュール

~BLE4.2 透過伝送 (ブリッジ)プロトコル~

BLE4.2 CC2541 モジュールの主な機能

- ダイレクトドリブンプロトコル -

· モジュールの役割:スレーブ、マスター

· 調整可能なパラメータ:ボーレート、接続間隔、ブロードキャスト間隔、TX 電力…

BLE4.2 CC2541モジュールのマスタースレーブモード

- アプリケーション -


・ スマートライト

・ スマートパワーコントロール

・スマートアプライアンス

· 携帯電話アクセサリ

・ スマート水道メーター

・ スマート トイ

BLE4.2 CC2541 モジュールのアプリケーション

関連リソース:

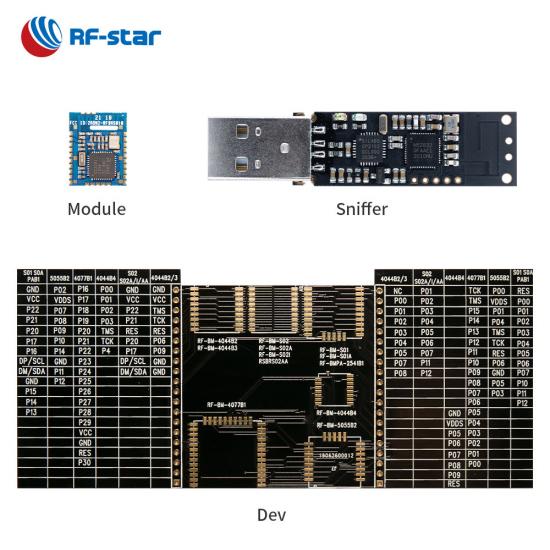

TI シリーズモジュール用テストボードピンボード (CC2540 CC2541 CC2640)

ワイヤレス SoC:

  • コードプリフェッチ機能を備えた低電力 8051 マイクロコントローラコア
  • 送信電力: 0dBm
  • BLE モードの感度: -94 dBm
  • メモリ
    • -256KBフラッシュ
    • -8kB SRAM

特徴:

  • Bluetooth 4.2 低エネルギー


消費電流:

  • スリープモード時0.35μA
  • 250 ms ブロードキャスト サイクルで 202 μA
  • 100msの接続サイクルで243μA

動作範囲:

  • 供給電圧範囲: 2.0 V ~ 3.6 V
  • 使用温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:

  • ADC
  • 19 GPIO
  • I²C
  • IR
  • DMA
  • UART (CTS/RTS)


TI CC254x シリーズ BLE モジュール
部品番号 RF-BM-S01 RF-BM-S01A RF-BMPA-2541B1 RF-BM-S02 RF-BM-S02A RF-BM-S02I
写真
IC C2540 CC2541 CC2541、CC2592 C2540 CC2541 C2540
8051 8051 8051 8051 8051 8051
アンテナ PCB/ハーフホールインターフェース PCB/ハーフホールインターフェース PCB/IPEX/ハーフホールインターフェース プリント基板 プリント基板 IPEX
ラム 8KB 8KB 8KB 8KB 8KB 8KB
閃光 256KB 256KB 256KB 256KB 256KB 256KB
プロトコル BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2 BLE4.2
電源 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨 2.0V~3.6V、3.3Vを推奨
頻度 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
最大。送信電力 +4dBm 0dBm +19dBm +4dBm 0dBm +4dBm
受信感度 -94dBm -94dBm -94dBm -94dBm -94dBm -94dBm
GPIO 19 19 19 13 13 13
作業温度 -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃
保管温度 -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃
伝送範囲 75メートル 55メートル 120メートル 70メートル 50メートル 80 m (外部 PCB アンテナ)
寸法(mm) 17.4×13.7×1.7 17.4×13.7×1.7 31.4×13.7×2.1 15.2×11.2×1.7 15.2×11.2×1.7 15.2×11.2×2.1
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
太田
Bluetooth メッシュ × × × × × ×
長距離 × × × × × ×
2Mbps PHY × × × × × ×
AoA/AoD × × × × × ×
UARTプロトコル マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ
機能 すべての IO、透過的伝送および直接駆動 すべての IO、透過的伝送および直接駆動 PA+LNA、より長い伝送距離 小型、透明伝送、ダイレクトドライブ 小型、透明伝送、ダイレクトドライブ 外部アンテナ、透過伝送、直接駆動
