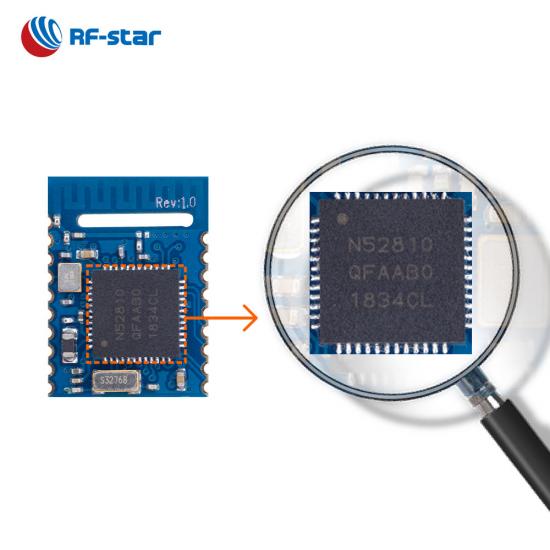

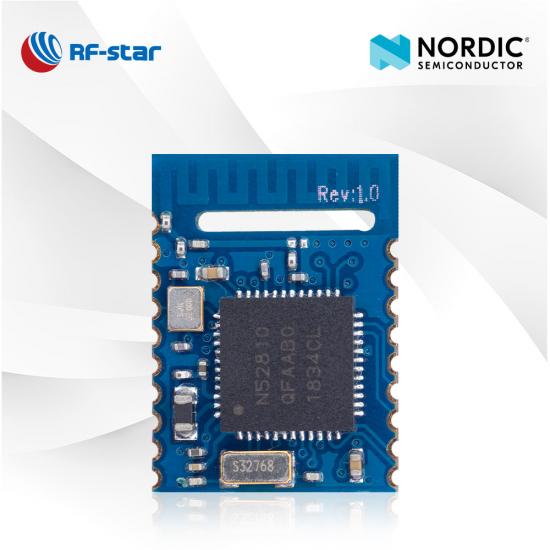

Nordic nRF52810 チップを搭載した組み込み Bluetooth 5.0 モジュール RF-BM-ND08C

RF-BM-ND08C は、バッテリー駆動の IoT 製品の高信頼性、高性能、コンパクト サイズ、および極めて高い電力効率の要件に合わせて開発された Bluetooth 5.0 Low Energy モジュールです。これは、それほど複雑ではない用途のアプリケーションに最適なモジュールです。RF-BM-ND08C nRF52810 BLE モジュールで製品開発を始めましょう。

  • P/N:

    RF-BM-ND08C
  • SoC:

    nRF52810
  • プロセッサー:

    32-bit ARM® Cortex®-M4 64 MHz
  • プロトコル:

    Bluetooth 5.0 low energy
  • 作業頻度:

    2402 MHz ~ 2480 MHz
  • パッケージ(mm):

    15.2 × 11.2 × 1.7, half-hole, 1.27 pitch, 19-pin
  • 特徴:

    ANT, 2.4 GHz proprietary, Slave/Beacon Mode
  • GPIO:

    16
  • 最大TXパワー:

    +4 dBm
  • 送信範囲:

    80 m

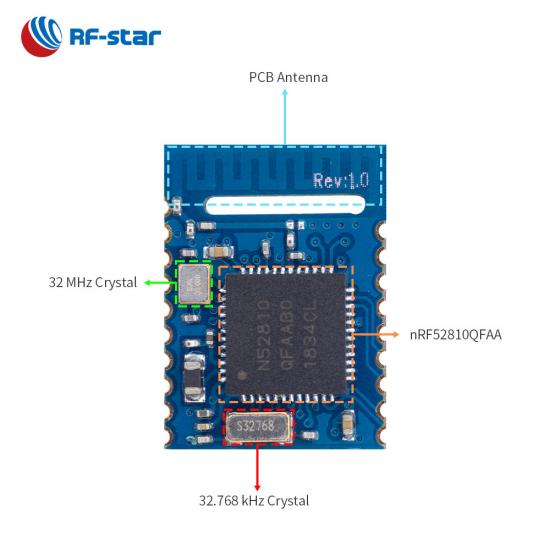

RF-BM-ND08C は、 32 ビット ARM® Cortex®-M4 プロセッサを搭載した多用途の Nordic Bluetooth LE5.0 SoC nRF52810をベースとした RF モジュールです。32.768 kHz と 32 MHz のクリスタル、LC フィルター、アンテナ マッチング、メアンダ ライン逆 F PCB アンテナとハーフホール インターフェイスのアンテナ オプションが統合されており、より多くの可能性を実現します。高速2Mbps機能を含むBLEスタックv5.0をサポートします。超低消費電力、コンパクトなサイズ、堅牢な接続距離、堅固な信頼性が特徴です。 PDM、PWM、UART、SPI、I²C、12 ビット ADC など、RF-BM-ND08C の多数のデジタル周辺機器とインターフェイスにより、BLE ビーコン、医療機器、ウェアラブルなどの幅広いアプリケーションに適用できます。 、接続デバイスなど。

Nordic nRF52810 チップを搭載した Bluetooth 5.0 モジュール RF-BM-ND08C

強力なプロセッサー

RF-BM-ND08C は、強力な 64 MHz 32 ビット ARM® Cortex®-M4 プロセッサを搭載した Bluetooth5.0 Low Energy モジュールです。

代替アンテナ出力モード

RF-BM-ND08C という名前の nRF52810 BLE モジュールには、メアンダー ライン逆 F PCB アンテナとハーフホール RF インターフェイスの 2 つのアンテナ オプションがあります。

豊富な周辺機器とインターフェース

nRF52810 モジュールには、NFC-A、PDM、PWM、UART、SPI、I2C、I2S、12 ビット ADC などの多数のデジタル ペリフェラルおよびインターフェイスが備わっています。

小さいサイズ

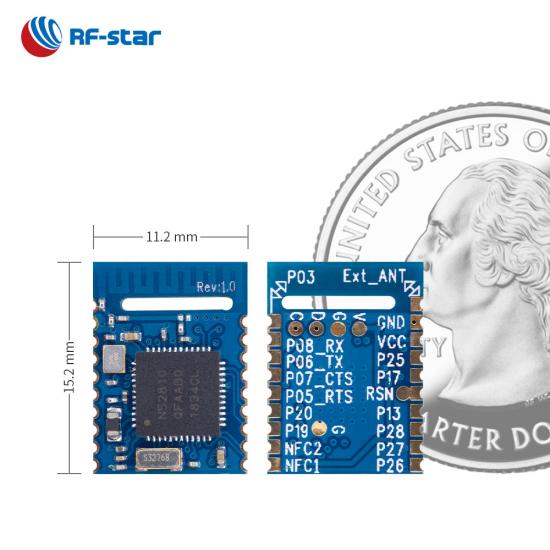

これは、15.2 mm x 11.2 mm x 1.78 mm スタンプ ハーフホール パッケージを備えた nRF52810 シリーズ モジュールの中で最小のものです。

UARTプロトコル

OTA、スレーブのみで豊富な機能


~透過伝送 (ブリッジ)プロトコル~

· いくつかの役割: スレーブ、ビーコン

・最大 透過的な伝送速度:最大 46 kb/s

・ 特徴:O TA、認証

nRF52810 BLE モジュールは透過伝送 (ブリッジ) プロトコルをサポートします


参考リソース:

Nordic BLE シリーズ製品はいくつの動作モードをサポートできますか?

ワイヤレス SoC:


  • ARM® Cortex®-M4 32 ビット プロセッサ、FPU、64 MHz
  • TX パワー: -20 dBm ~ +4 dBm
  • BLE モードの感度: -96 dBm
  • メモリ
    • -192KBフラッシュ
    • -24KB RAM
  • データレート: 1Mbps、2Mbps


サポートされているプロトコル:


  • Bluetooth 5.0 低エネルギー
  • 2.4GHz独自仕様


消費電流:


  • スリープモードで2.62μA
  • 200 ms ブロードキャスト サイクルで 70.33 μA
  • 50msの接続サイクルで64.72μA

動作範囲:


  • 電源電圧範囲 1.7 V ~ 3.6 V
  • 使用温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:


  • 12ビット、200ksps ADC
  • 16 GPIO
  • 4チャンネルPWM
  • デジタルマイクインターフェース (PDM)
  • SPIマスター/スレーブ
  • I²C マスター/スレーブ
  • UART (CTS/RTS)


証明書:


  • SRRC


NORDIC nRF52 シリーズ BLE モジュール
部品番号 RF-BM-ND09A RF-BM-ND09 RF-BM-ND08C RF-BM-ND04CI RF-BM-ND04C RF-BM-ND08 RF-BM-ND04I RF-BM-ND04
写真
IC nRF52805 nRF52805 nRF52810 nRF52810 nRF52810 nRF52832 nRF52832 nRF52832
64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F 64 MHz ARM® Cortex®-M4F
アンテナ PCB/パッド パッド PCB/ハーフホールインターフェース IPEX/ハーフホールインターフェース プリント基板 PCB/ハーフホールインターフェース IPEX/ハーフホールインターフェース プリント基板
ラム 24KB 24KB 24KB 24KB 24KB 64KB 64KB 64KB
閃光 192KB 192KB 192KB 192KB 192KB 512KB 512KB 512KB
プロトコル BLE5.3、独自仕様、ANT BLE5.3、独自仕様、ANT BLE5.3、独自仕様、ANT BLE5.3、BLE 2M PHY、独自仕様、ANT BLE5.3、独自仕様、ANT BLE5.3、独自仕様、ANT、NFC BLE5.3、独自仕様、ANT、NFC BLE5.3、独自仕様、ANT、NFC
電源 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨
頻度 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
最大。送信電力 +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm +4dBm
受信感度 -97 dBm @1 Mbit/s BLE -97 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE -96 dBm @1 Mbit/s BLE
GPIO 10 10 16 29 29 29 29 29
作業温度 -40℃~+85℃ -40℃~+105℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃
保管温度 -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃ -40℃~+125℃
伝送範囲 30メートル 40 m (外部 PCB アンテナ) 75メートル 100 m (外部 PCB アンテナ) 80メートル 80メートル 110 m (外部 PCB アンテナ) 90メートル
寸法(mm) 7.0×9.0×2.0 7.0×7.0×2.0 15.2×11.2×1.7 24.8×15.0×2.3 24.8×15.0×2.3 15.2×11.2×1.7 24.8×15.0×2.3 24.8×15.0×2.3
パッケージ 0.6mmピッチDFN 0.6mmピッチDFN 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
太田
Bluetooth メッシュ × × × × ×
長距離 × × × × × × × ×
2Mbps PHY
AoA/AoD × × × × × × × ×
UARTプロトコル スレーブ スレーブ スレーブ スレーブ スレーブ マスターとスレーブを同時に、1つのマスターとスレーブ マスターとスレーブを同時に、1つのマスターとスレーブ マスターとスレーブを同時に、1つのマスターとスレーブ
機能 超小型・高効率 超小型・高効率・外部アンテナ対応可能 高い互換性、高い効果 より多くの外部アンテナ設計のための高効率の IPEX コネクタ 低消費電力、高効率 コンパクトなサイズでより多くの用途に対応 より長い伝送距離を持つ外部アンテナに対応可能 高い互換性
