BLE 5.0 モジュール SoC RS02A1-A 低電力長距離 RSBRS02AI

  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A
  • Bluetooth LE 5.0 Module SoC RS02A1-A

BLE 5.0 モジュール SoC RS02A1-A 低電力長距離 RSBRS02AI

RSBRS02AI は、コスト効率が高く、高性能で、より高度なアンテナ要件のアプリケーション向けに開発された Bluetooth Low Energy モジュールです。このモジュールは、7816 T-0 および赤外線周辺機器をサポートします。RSBRS02AI BLE5.0 モジュールで製品開発を始めましょう。

  • P/N:

    RSBRS02AI

  • SoC:

    RS02A1-A

  • プロセッサー:

    ARM Cortex-M0+ @ 48 MHz

  • プロトコル:

    Bluetooth 5.0 low energy

  • 作業頻度:

    2402 MHz ~ 2480 MHz

  • パッケージ（mm）:

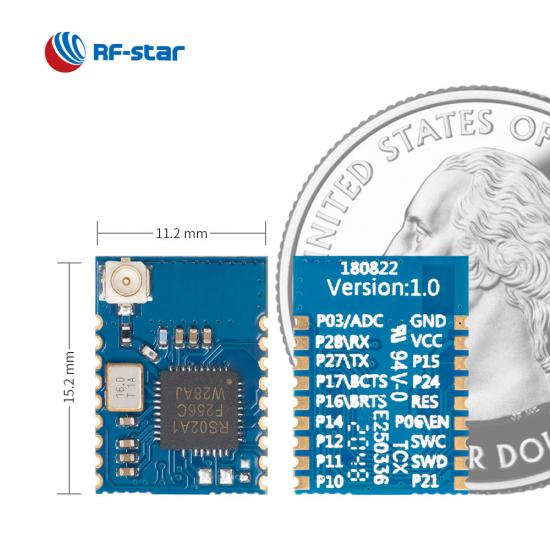

    15.2 × 11.2 × 1.5, half-hole, 1.27 pitch, 18-pin

  • 特徴:

    7816 T-0, infra-red, 2 Mbps data rate

  • GPIO:

    13

  • 最大TXパワー:

    +7 dBm

  • 送信範囲:

    150 m
今すぐお問い合わせ

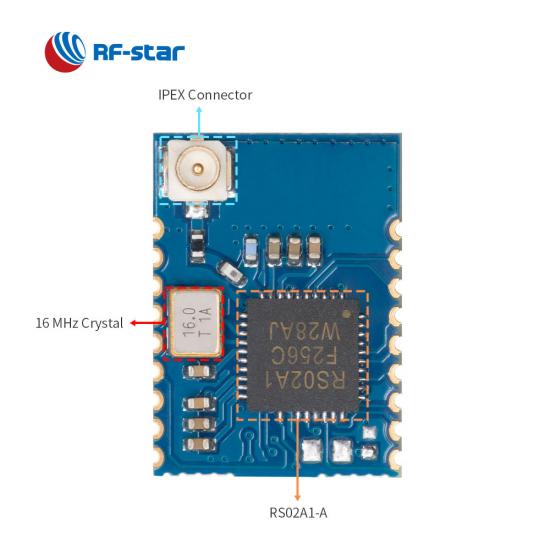

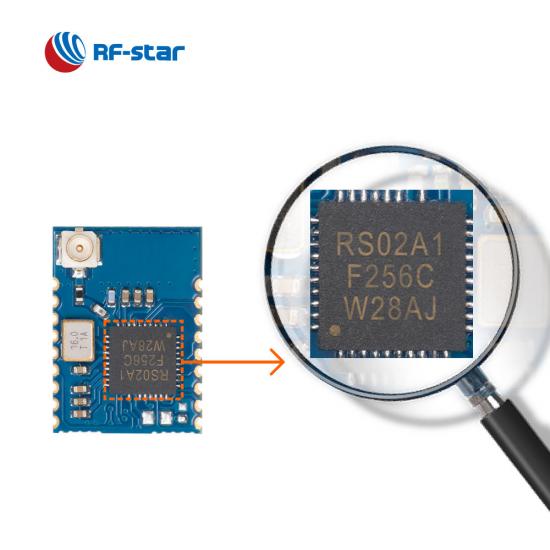

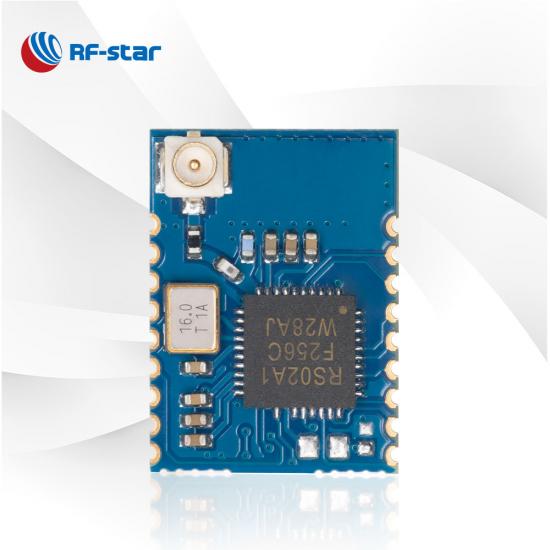

RSBRS02AI は、RF スターSoC RS02A1-AをベースにしたシングルモードBluetooth LE 5.0モジュールです。コンパクトなサイズ、優れたノイズ低減、優れた感度、堅牢な伝送距離、高い信頼性、低コストを特徴としています。このモジュールには、16 MHz クリスタル、RF マッチング フィルター、パワー フィルター、およびより多くのアンテナ オプション用の IPEX コネクタが統合されています。SPI、ADC、PWM、赤外線、7816 T-0、I²C、I²S などのRSBRS02AIの多数のデジタル ペリフェラルとインターフェイスにより、多くのアプリケーションに適用できます。RSBRS02AI はRSBRS02AAとピン互換です。


BLE 5.0 モジュール SoC RS02A1-A


～ 透過的伝送 （ブリッジ）プロトコル ＆ダイレクトドリブンプロトコル～

· いくつかの役割:マスター、スレーブ、マスター/スレーブ、ビーコン

・マルチ接続機能：最大5台のスレーブと1台のマスター

・最大 トランスペアレント伝送速度:最大 45.6 kb/s

・データレート：1Mbps、2Mbps

· 機能: OTA、オブザーバー

· カスタムサービス UUID

・ペアリング

RSBRS02AI はマスター、スレーブ、マスター/スレーブ、ビーコンの役割をサポートします

ワイヤレス SoC:


  • ARM® Cortex®-M0+ プロセッサ、48 MHz
  • TX パワー: -20 dBm ～ +5 dBm
  • 感度: -95 dBm @ 1 Mbps
  • メモリ
    • -256KBフラッシュ
    • -32kB SRAM
  • データレート: 1Mbps、2Mbps


サポートされているプロトコル:


  • Bluetooth 5.0 低エネルギー
  • Bluetooth 4.2 低エネルギー


消費電流:


  • スリープモードで6.94μA
  • 200 ms ブロードキャスト サイクルで 64.0 μA (EN 内部プルアップを有効にする)
  • 100ms接続サイクルで95.83μA（EN内部プルアップを有効）

動作範囲:


  • 電源電圧範囲 1.8 V ～ 3.6 V
  • 使用温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:


  • 13 GPIO。
  • ハードウェア フロー制御を備えた 2 つの UART
  • マスター/スレーブ構成可能な 2 SPI
  • マスター/スレーブ構成可能な 2 つの I²C
  • I²S
  • 7816 T-0 マスターインターフェイス
  • キーボードインターフェース
  • 赤外線発生器
  • PWM
  • 10ビットADC
  • 温度センサー
  • DMA




国内ICベースシリーズBLEモジュール
部品番号 RSBRS02ABR-01 RSBRS02ABRI RSB RS02ABR RSBRS02AI R SBRS02AA
写真 RSBRS02ABR-01 RSBRS02ABRI RSBRS02ABRI RSBRS02AI RSBRS02AA
IC RS02A1-B RS02A1-B RS02A1-B RS02A1-A RS02A1-A
芯 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+ 48 MHz ARM® Cortex®-M0+
アンテナ プリント基板 IPEX プリント基板 IPEX プリント基板
ラム 36KB + 4KB 36KB + 4KB 36KB + 4KB 32KB 32KB
閃光 256KB 256KB 256KB 256KB 256KB
プロトコル BLE5.0、BLE 2M PHY BLE5.0、BLE 2M PHY BLE5.0、BLE 2M PHY BLE5.0、BLE 2M PHY BLE5.0、BLE 2M PHY
電源 2.3V～3.6V、3.3Vを推奨 2.3V～3.6V、3.3Vを推奨 2.3V～3.6V、3.3Vを推奨 1.8V～3.6V、3.3Vを推奨 1.8V～3.6V、3.3Vを推奨
頻度 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
最大。送信電力 +5dBm +5dBm +5dBm +7dBm +7dBm
受信感度 -94 dBm @1 Mbit/s BLE -94 dBm @1 Mbit/s BLE -94 dBm @1 Mbit/s BLE -95 dBm @1 Mbit/s BLE -95 dBm @1 Mbit/s BLE
GPIO 11 11 11 13 13
作業温度 -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃
保管温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃
伝送範囲 110メートル 140 m (外部 PCB アンテナ) 110メートル 160 m (外部 PCB アンテナ) 120メートル
寸法(mm) 15.2×11.2×2.0 15.2×11.2×2.3 15.2×11.2×1.8 15.2×11.2×2.1 15.2×11.2×1.7
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
太田 √ √ √ √ √
メッシュ × × × × ×
長距離 × × × × ×
2Mbps PHY √ √ √ √ √
AoA/AoD × × × × ×
UARTプロトコル スレーブ スレーブ スレーブ マスターとスレーブを同時に マスターとスレーブを同時に
機能 小型、高透過率 外部アンテナ対応可能、OTA対応、コンパクトサイズ 小型、高透過率 外部アンテナ対応可能、OTA対応、コンパクトサイズ ダイレクトドライブモードをサポート、使いやすい
