RF-star Offers Stardard Wireless RF Modules & Solutions, Customized RF HW & SW Solutions and OEM & ODM.

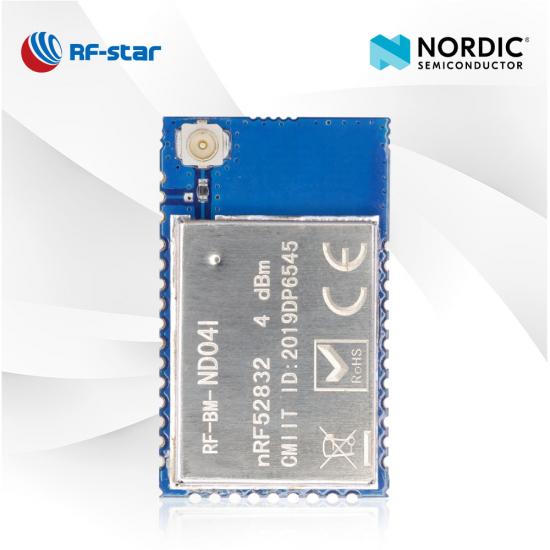

Bluetooth 5.0 Low Energy nRF52832 モジュール、IPEX コネクタ付き RF-BM-ND04I

RF-BM-ND04I は、バッテリー駆動の IoT 製品およびゲートウェイの高信頼性、高性能要件向けに開発された、IPEX コネクタを備えた Bluetooth 5.0 Low Energy モジュールです。このモジュールは Bluetooth メッシュと NFC もサポートします。IPEX コネクタにより、アンテナ出力方法とハーフホールアンテナインターフェイスの可能性がさらに広がります。RF-BM-ND04I nRF52832 BLE モジュールで製品開発を始めましょう。

P/N:
RF-BM-ND04I
商品在庫:
1000
SoC:
nRF52832
プロセッサー:
32-bit ARM® Cortex®-M4 64 MHz
プロトコル:
Bluetooth 5.0 low energy, Bluetooth Mesh
作業頻度:
2402 MHz ~ 2480 MHz
パッケージ（mm）:

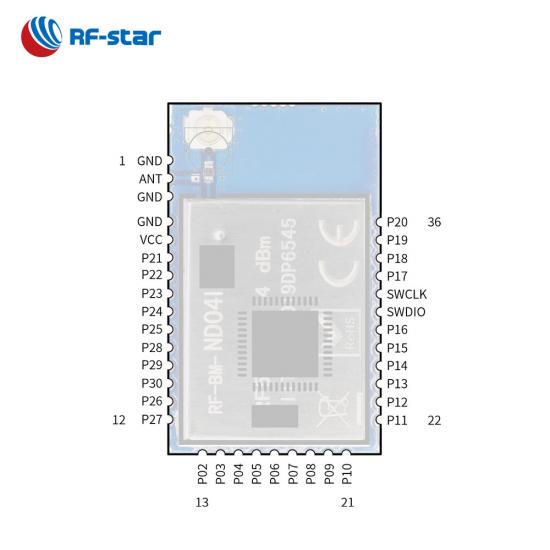

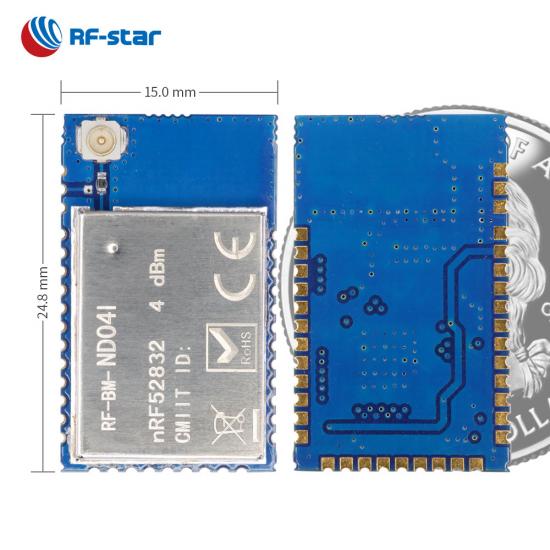

24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 36-pin
特徴:
NFC, ANT, 2.4 GHz proprietary, IPEX connector & half-hole interface
GPIO:
29
最大TXパワー:
+4 dBm
送信範囲:
100 m

今すぐお問い合わせ

RF-BM-ND04I は、32 ビット ARM ^® Cortex ^®-M4 プロセッサを搭載した多用途のNordic BLE5.0 SoC nRF52832をベースとしたRF モジュールです。32.768 kHz と 32 MHz のクリスタル、LC フィルター、アンテナマッチング、IPEX コネクタとハーフホールインターフェイスのアンテナオプションが統合されています。BLE スタック v5.0 をサポートしており、 Bluetooth メッシュ、NFC、ANT、独自の 2.4 GHzなどのシリアルインターフェイス通信プロトコルを事前にプログラムすることができます。周辺機器ごとのNFC-A により、簡素化されたペアリングおよび支払いソリューションで使用されるモジュールが有効になります。^{RF-BM-ND04I には、ADC、PDM、PWM、I 2}C、I ^{2 S}などの多数のデジタル周辺機器とインターフェイスが備わっているため、幅広いアプリケーションに適用できます。

Bluetooth 5.0 低エネルギー nRF52832 モジュール RF-BM-ND04I

～透過伝送 （ブリッジ）プロトコル～

· いくつかの役割:マスター、スレーブ、マスター/スレーブ、ビーコン

・マルチ接続機能：最大7台のスレーブと1台のマスター

・最大透過的な伝送速度:最大 46 kb/s

・データレート：1Mbps、2Mbps

・機能：O TA、オブザーバー、認証

透過的伝送 (ブリッジ) プロトコル -

- 商品展示 -

関連リソース:

長距離 nRF52833 と nRF52832 の比較

NRF52832 Bluetooth LE スニッファーの紹介

ワイヤレス SoC:

ARM® Cortex®-M4 32 ビットプロセッサ、FPU、64 MHz
TX パワー: -20 dBm ～ +4 dBm
BLE モードの感度: -96 dBm
メモリ

-512KBフラッシュ
-64KB RAM

データレート: 1Mbps、2Mbps

サポートされているプロトコル:

Bluetooth 5.0 低エネルギー
Bluetooth メッシュ
NFC
蟻
2.4GHz独自仕様

消費電流:

スリープモードで2.62μA
200 ms ブロードキャストサイクルで 77.7 μA
50msの接続サイクルで72.8μA

動作範囲:

電源電圧範囲 1.7 V ～ 3.6 V
使用温度範囲: -40 °C ~ +85 °C

豊富な周辺機器:

NFC-A
12ビット、200ksps ADC
29 GPIO
PWM
PDM
SPIマスター/スレーブ
I²C マスター/スレーブ
I²S
UART (CTS/RTS)

RF-BM-ND04_ND04I ハードウェアデータシート V1.2_20230526

NORDIC nRF52 シリーズ BLE モジュール
部品番号	RF-BM-ND09A	RF-BM-ND09	RF-BM-ND08C	RF-BM-ND04CI	RF-BM-ND04C	RF-BM-ND08	RF-BM-ND04I	RF-BM-ND04
写真
IC	nRF52805	nRF52805	nRF52810	nRF52810	nRF52810	nRF52832	nRF52832	nRF52832
芯	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F	64 MHz ARM® Cortex®-M4F
アンテナ	PCB/パッド	パッド	PCB/ハーフホールインターフェース	IPEX/ハーフホールインターフェース	プリント基板	PCB/ハーフホールインターフェース	IPEX/ハーフホールインターフェース	プリント基板
ラム	24KB	24KB	24KB	24KB	24KB	64KB	64KB	64KB
閃光	192KB	192KB	192KB	192KB	192KB	512KB	512KB	512KB
プロトコル	BLE5.3、独自仕様、ANT	BLE5.3、独自仕様、ANT	BLE5.3、独自仕様、ANT	BLE5.3、BLE 2M PHY、独自仕様、ANT	BLE5.3、独自仕様、ANT	BLE5.3、独自仕様、ANT、NFC	BLE5.3、独自仕様、ANT、NFC	BLE5.3、独自仕様、ANT、NFC
電源	1.7V～3.6V、3.3Vを推奨	1.7V～3.6V、3.3Vを推奨	1.7V～3.6V、3.3Vを推奨	1.7V～3.6V、3.3Vを推奨	1.7V～3.6V、3.3Vを推奨	1.7V～3.6V、3.3Vを推奨	1.7V～3.6V、3.3Vを推奨	1.7V～3.6V、3.3Vを推奨
頻度	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
最大。送信電力	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm	+4dBm
受信感度	-97 dBm @1 Mbit/s BLE	-97 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE	-96 dBm @1 Mbit/s BLE
GPIO	10	10	16	29	29	29	29	29
作業温度	-40℃～+85℃	-40℃～+105℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃
保管温度	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃
伝送範囲	30メートル	40 m (外部 PCB アンテナ)	75メートル	100 m (外部 PCB アンテナ)	80メートル	80メートル	110 m (外部 PCB アンテナ)	90メートル
寸法(mm)	7.0×9.0×2.0	7.0×7.0×2.0	15.2×11.2×1.7	24.8×15.0×2.3	24.8×15.0×2.3	15.2×11.2×1.7	24.8×15.0×2.3	24.8×15.0×2.3
パッケージ	0.6mmピッチDFN	0.6mmピッチDFN	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴
太田	√	√	√	√	√	√	√	√
Bluetooth メッシュ	×	×	×	×	×	√	√	√
長距離	×	×	×	×	×	×	×	×
2Mbps PHY	√	√	√	√	√	√	√	√
AoA/AoD	×	×	×	×	×	×	×	×
UARTプロトコル	スレーブ	スレーブ	スレーブ	スレーブ	スレーブ	マスターとスレーブを同時に、1つのマスターとスレーブ	マスターとスレーブを同時に、1つのマスターとスレーブ	マスターとスレーブを同時に、1つのマスターとスレーブ
機能	超小型・高効率	超小型・高効率・外部アンテナ対応可能	高い互換性、高い効果	より多くの外部アンテナ設計のための高効率の IPEX コネクタ	低消費電力、高効率	コンパクトなサイズでより多くの用途に対応	より長い伝送距離を持つ外部アンテナに対応可能	高い互換性
