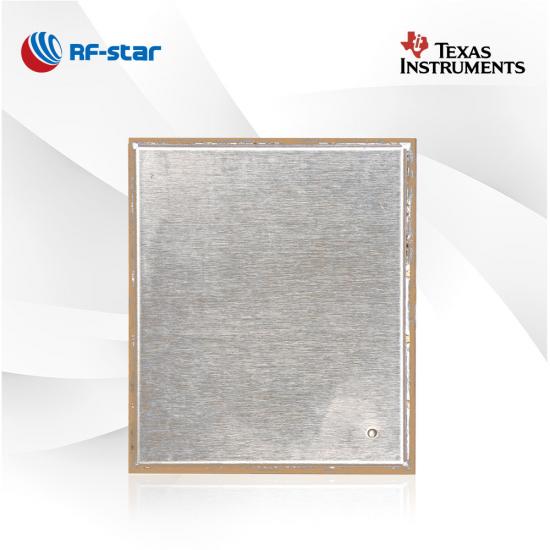

CC3235SF 2.4 GHz および 5 GHz デュアルバンド Wi-Fi モジュール、1MB + 4 MB フラッシュ付き RF-WM-3235B1

RF-WM-3235B1 WLAN モジュールは、デュアルバンド Wi-Fi 市場を対象としています。TI CC3235MODSF とピン 2 ピン互換です。このモジュールは、大容量のフラッシュとコンパクトなサイズにより、要件の高いアプリケーションで優れた機能を発揮します。

  • P/N:

    RF-WM-3235B1
  • SoC:

    CC3235SF
  • プロセッサー:

    ARM® Cortex™-M4 at 80 MHz
  • プロトコル:

    Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
  • 作業頻度:

    2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz
  • パッケージ(mm):

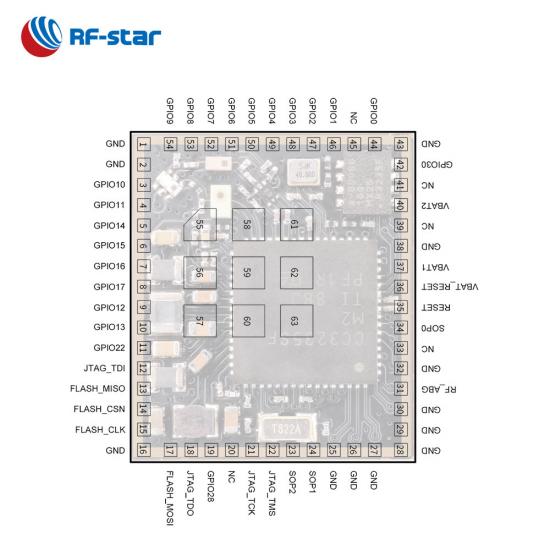

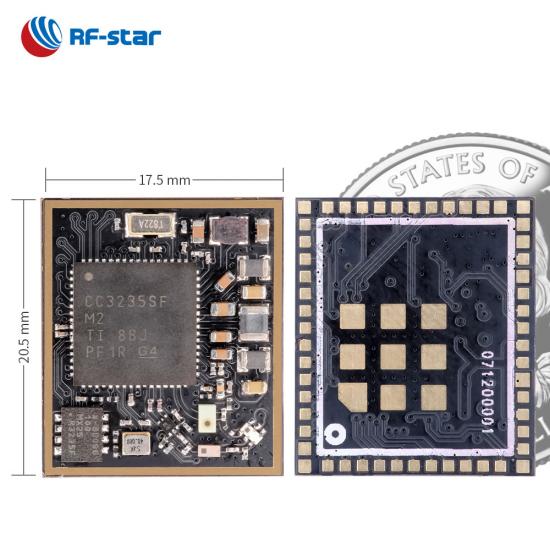

    20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin
  • 特徴:

    802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODSF
  • GPIO:

    27
  • 最大TXパワー:

    +18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)
  • 送信範囲:

    300 m

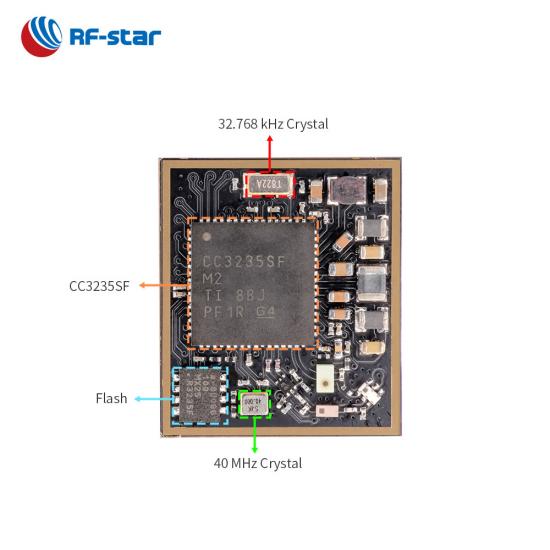

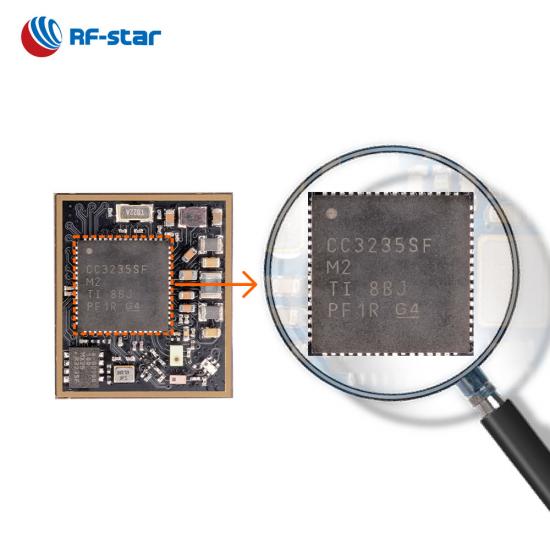

RF-WM-3235B1 WLAN モジュールは、高性能 ARM® Cortex™-M4 MCU を搭載したTI SimpleLink CC3235SFワイヤレス SoCに基づいて開発されています。このモジュールには、クリスタル、1 MB 内蔵フラッシュ、外部 4 MB フラッシュ、および2.4 GHz および 5 GHz コンバイナが統合されています。このモジュールは、AP (アクセス ポイント) モード、STA (ステーション) モード、Wi-Fi Direct モード (2.4 GHz のみ) をサポートします。そのネットワーク プロセッサは、すべての Wi-Fi およびインターネット論理層を実行できます。この ROM ベースのサブシステムはホスト MCU の負荷を完全に軽減し、802.11 a/b/g/n デュアルバンド 2.4 GHz および 5 GHz 無線、ベースバンド、および強力なハードウェア暗号化エンジンを備えた MAC を備えています。このモジュールは次の機能もサポートしています: 802.11a (5 GHz)、アンテナ選択、最大 16 個の同時セキュア ソケット、証明書署名要求 (CSR)、オンライン証明書ステータス プロトコル (OCSP)、Wi-Fi® Alliance 認定の IoT 省電力機能 (DMS、プロキシ ARP など)、テンプレート パケット送信をオフロードするためのホストレス モード、高速スキャンの改善など。


TI SimpleLink CC3235SF WLAN モジュールの機能


- アプリケーション -

· 医療およびヘルスケア

· ゲートウェイ

・Eロック

・家電製品

・ 資産管理

· グリッドインフラストラクチャ

TI SimpleLink CC3235SF WLAN モジュールのアプリケーション


無線SoC:


  • 80 MHz ARM ®  Cortex ® -M4 プロセッサ
  • 送信電力:
    • +18.0 dBm @ 2.4 GHz (1 DSSS)
    • +18.1 dBm @ 5 GHz (6 OFDM)
  • 感度:
    • -96 dBm @2.4 GHz (1 DSSS)
    • -92 dBm @5 GHz (6 OFDM)
  • メモリ
    • 1 MB 内蔵 + 4 MB 外部フラッシュ
    • 256KBのRAM
  • アプリケーションの スループット:
    • UDP:16Mbps
    • TCP: 13Mbps
  • セキュリティ:
    • WEP
    • WPA™/WPA2™ PSK
    • WPA2 エンタープライズ
    • WPA3™ パーソナル
    • WPA3™ エンタープライズ



Wi-Fiネットワークプロセッササブシステム


  • 802.11 a/b/g/n 2.4 GHz および 5 GHz
  • モード:
    • アクセスポイント(AP)
    • ステーション (STA)
    • Wi-Fi Direct ®  (2.4 GHzのみサポート)
  • インターネットとアプリケーションのプロトコル:
    • HTTPSサーバー、mDNS、DNS-SD、DHCP
    • IPv4 および IPv6 TCP/IP スタック
    • 16 BSD ソケット (完全に保護された TLS v1.2 および SSL 3.0)

多層セキュリティ機能:


  • 個別の実行環境
  • ネットワークセキュリティ
  • デバイスの ID とキー
  • ハードウェア アクセラレータ暗号エンジン (AES、DES、SHA/MD5、CRC)
  • ファイルシステムのセキュリティ(暗号化、認証、アクセス制御)
  • 初期の安全なプログラミング
  • ソフトウェア改ざん検出
  • セキュアブート
  • 証明書署名リクエスト (CSR)
  • デバイスごとに一意のキーペア



動作範囲:


  • 電源電圧範囲 2.1 V ~ 3.6 V
  • 使用温度範囲: -40 °C ~ +85 °C
  • 周波数:2412MHz~2472MHz、5180MHz~5825MHz


豊富な周辺機器:


  • パラレルカメラ
  • マッカスプ
  • I²S
  • SD /MMC
  • ユーアート
  • SPI
  • I²C
  • PWM
  • ADC


TI CC32xx シリーズ Wi-Fi モジュール
部品番号 RF-WM-3235B1S RF-WM-3235A1S RF-WM-3235B1 RF-WM-3235A1 RF-WM-3220B1 RF-WM-3200B3 RF-WM-3200B1
写真
IC CC3235S CC3235S CC3235SF CC3235SF CC3220SF CC3200 CC3200
80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4 80 MHz ARM® Cortex®-M4
アンテナ パッド PCB/パッド パッド PCB/パッド チップ/IPEX/パッド パッド チップ/IPEX/パッド
ラム 256KB 256KB 256KB 256KB 256KB 256KB 256KB
閃光 4 MB (モジュール内蔵) 4 MB (モジュール内蔵) 1MB (IC内蔵) 4MB (モジュール内蔵) 1MB (IC内蔵) 4MB (モジュール内蔵) 1MB (IC内蔵) 4MB (モジュール内蔵) 1 MB (モジュール内蔵) 1 MB (モジュール内蔵)
プロトコル 802.11 a/b/g/n: 2.4 GHz および 5 GHz 802.11 a/b/g/n: 2.4 GHz および 5 GHz 802.11 a/b/g/n: 2.4 GHz および 5 GHz 802.11 a/b/g/n: 2.4 GHz および 5 GHz 802.11 b/g/n: 2.4 GHz 802.11 b/g/n: 2.4 GHz 802.11 b/g/n: 2.4 GHz
電源 2.7V~3.6V、3.3Vを推奨 2.7V~3.6V、3.3Vを推奨 2.7V~3.6V、3.3Vを推奨 2.7V~3.6V、3.3Vを推奨 2.7V~3.6V、3.3Vを推奨 2.7V~3.6V、3.3Vを推奨 2.7V~3.6V、3.3Vを推奨
頻度 シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープ スリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープ スリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープ スリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープ スリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープ スリープ (LPDS): 135 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA ハイバネート: 4.0 µA 低電力ディープ スリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA ハイバネート: 4.0 µA 低電力ディープ スリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA
最大。送信電力 +18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM) +18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM) +18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM) +18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM) +18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM +18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM
受信感度 -96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM) -96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM -96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM
安全 WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン:(AES、DES、SHA/MD5、CRC) WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン:(AES、DES、SHA/MD5、CRC) WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン:(AES、DES、SHA/MD5、CRC) WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン:(AES、DES、SHA/MD5、CRC) WPA2 パーソナルおよびエンタープライズ セキュリティ: WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ (802.1x)、暗号化エンジン: AES、DES、3DES、SHA2、MD5、CRC、およびチェックサム。セキュアソケット (SSLv3、TLS1.0、TLS1.1、TLS1.2) 暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム 暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム
周辺 PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス
GPIO 27 27 27 27 27 27 27
作業温度 -40℃~+85℃ -40℃~+105℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃ -40℃~+85℃
保管温度 -55℃~+125℃ -55℃~+125℃ -55℃~+125℃ -55℃~+125℃ -55℃~+125℃ -55℃~+125℃ -55℃~+125℃
伝送範囲 200 m (外部 PCB アンテナ) 150メートル 200 m (外部 PCB アンテナ) 150メートル 100m(チップアンテナ) 200 m (外部 PCB アンテナ) 100m(チップアンテナ)
寸法(mm) 20.5×17.5×1.7 25.0×20.5×2.3 20.5×17.5×1.7 25×20.5×2.3 31.0×20.0×2.3 20.5×17.5×2.3 31.0×20.0×2.3
パッケージ 地方自治体 地方自治体 地方自治体 地方自治体 1.27mmピッチ半穴 地方自治体 1.27mmピッチ半穴
機能 デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODS と互換性あり デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODAS と互換性あり デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODSF と互換性あり デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODASF と互換性あり 複数のアンテナ出力モード 低消費電力、TI CC3200MOD と互換性あり 低消費電力、ATコマンドをサポート
