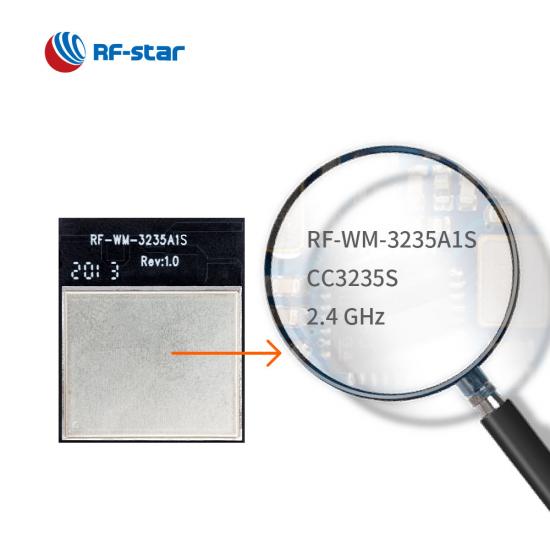

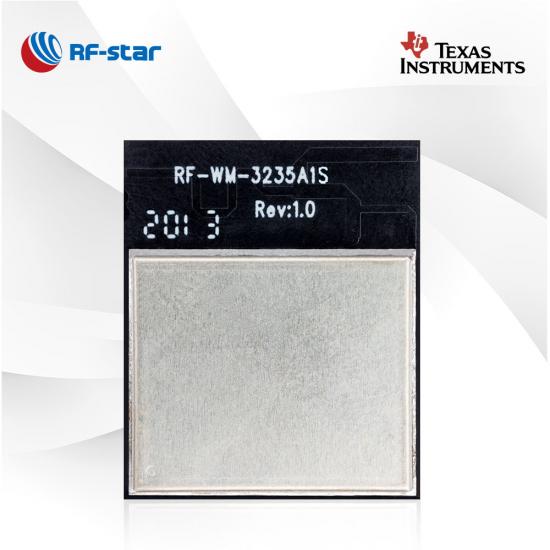

CC3235S 2.4 GHz および 5 GHz デュアルバンド Wi-Fi モジュール、4 MB フラッシュ付き RF-WM-3235A1S

RF-WM-3235A1S は、低電力デュアルバンド Wi-Fi モジュールです。TI CC3235MODAS とピン 2 ピン互換です。高性能 PCB アンテナを備えたモジュールにより、エンドデバイスの設計作業を大幅に節約できます。

P/N:
RF-WM-3235A1S
SoC:
CC3235S
プロセッサー:
ARM® Cortex™-M4 at 80 MHz
プロトコル:
Wi-Fi 2.4 GHz, Wi-Fi 5 GHz
作業頻度:
2412 MHz ~ 2472 MHz, 5180 MHz ~ 5825 MHz
パッケージ（mm）:

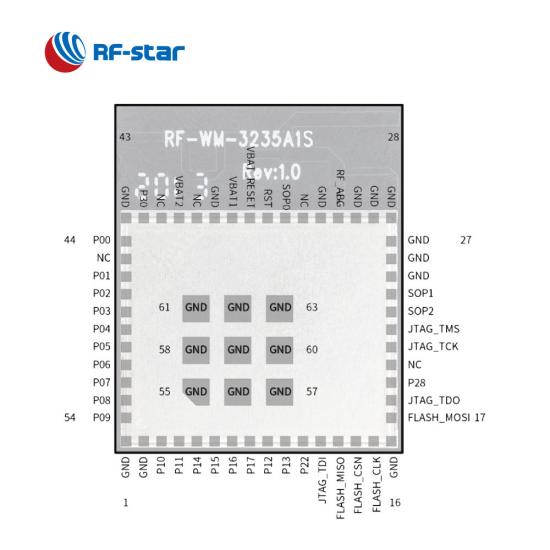

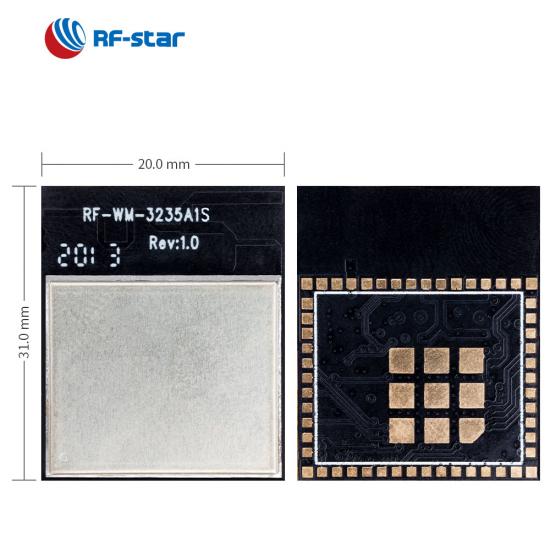

20.5 × 25.0 × 2.5, 1.27 pitch, 63-pin
特徴:
802.11 a/b/g/n, IPv4 & IPv6, 16 secure sockets, 4 STA's, 2.4-GHz coexistence, pin-2-pin compatible with TI CC3235MODAS
GPIO:
27
最大TXパワー:
+18.0 dBm @ 2.4 GHz (1 DSSS), +18.1 dBm @ 5 GHz (6 OFDM)
送信範囲:
300 m

RF-WM-3235A1S は、高性能ARM® Cortex™-M4 MCUを搭載したTI SimpleLink CC3235Sワイヤレス SoCに従って自社設計されています。これは、クリスタル、外部 4 MB フラッシュ、2.4 GHz および 5 GHz コンバイナー、およびオンボード PCB アンテナで構成されます。このモジュールは、AP (アクセスポイント) モード、STA (ステーション) モード、Wi-Fi Direct モード (2.4 GHz のみ) の 3 つのモードで動作できます。CC3235 のネットワークプロセッサは、すべての Wi-Fi およびインターネット論理層を実行できます。この ROM ベースのサブシステムはホスト MCU の負荷を完全に軽減し、802.11 a/b/g/n デュアルバンド 2.4 GHz および 5 GHz 無線、ベースバンド、および強力なハードウェア暗号化エンジンを備えた MAC を備えています。このモジュールには、802.11a (5 GHz)、アンテナ選択、最大 16 個の同時セキュアソケット、証明書署名要求 (CSR)、オンライン証明書ステータスプロトコル (OCSP)、Wi-Fi® Alliance 認定の IoT 省電力機能 ( DMS、プロキシ ARP など）、テンプレートパケット送信をオフロードするためのホストレスモード、高速スキャンの改善など。すべての RF スターCC3235S および CC2335SFモジュールはピン 2 ピン互換です。

- アプリケーション -

· 電源式ツール

・ 洗濯機＆乾燥機

・ バッテリー充電器

・ ポンプ＆ファン

· ユーザーインターフェイスと接続モジュール

・ 室内外エアコン

無線SoC:

80 MHz ARM ^® Cortex ^® -M4 プロセッサ
送信電力:

+18.0 dBm @ 2.4 GHz (1 DSSS)
+18.1 dBm @ 5 GHz (6 OFDM)

感度:

-96 dBm @2.4 GHz (1 DSSS)
-92 dBm @5 GHz (6 OFDM)

メモリ

4MBの外部フラッシュ
256KBのRAM

アプリケーションのスループット:

UDP：16Mbps
TCP: 13Mbps

セキュリティ:

WEP
WPA™/WPA2™ PSK
WPA2 エンタープライズ
WPA3™ パーソナル
WPA3™ エンタープライズ

Wi-Fiネットワークプロセッササブシステム：

802.11 a/b/g/n 2.4 GHz および 5 GHz
モード:

アクセスポイント(AP)
ステーション (STA)
Wi-Fi Direct ^® (2.4 GHzのみサポート)

インターネットとアプリケーションのプロトコル:

HTTPSサーバー、mDNS、DNS-SD、DHCP
IPv4 および IPv6 TCP/IP スタック
16 BSD ソケット (完全に保護された TLS v1.2 および SSL 3.0)

多層セキュリティ機能:

個別の実行環境
ネットワークセキュリティ
デバイスの ID とキー
ハードウェアアクセラレータ暗号エンジン (AES、DES、SHA/MD5、CRC)
ファイルシステムのセキュリティ（暗号化、認証、アクセス制御）
初期の安全なプログラミング
ソフトウェア改ざん検出
セキュアブート
証明書署名リクエスト (CSR)
デバイスごとに一意のキーペア

動作範囲:

電源電圧範囲 2.1 V ～ 3.6 V
使用温度範囲: -40 °C ~ +85 °C
周波数：2412MHz～2472MHz、5180MHz～5825MHz

豊富な周辺機器:

パラレルカメラ
マッカスプ
I²S
SD /MMC
ユーアート
SPI
I²C
PWM
ADC

RF-WM-3235A1(S)_B1(S) ハードウェアデータシート V1.0_20230525

TI CC32xx シリーズ Wi-Fi モジュール
部品番号	RF-WM-3235B1S	RF-WM-3235A1S	RF-WM-3235B1	RF-WM-3235A1	RF-WM-3220B1	RF-WM-3200B3	RF-WM-3200B1
写真
IC	CC3235S	CC3235S	CC3235SF	CC3235SF	CC3220SF	CC3200	CC3200
芯	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4
アンテナ	パッド	PCB/パッド	パッド	PCB/パッド	チップ/IPEX/パッド	パッド	チップ/IPEX/パッド
ラム	256KB	256KB	256KB	256KB	256KB	256KB	256KB
閃光	4 MB (モジュール内蔵)	4 MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1 MB (モジュール内蔵)	1 MB (モジュール内蔵)
プロトコル	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 b/g/n: 2.4 GHz	802.11 b/g/n: 2.4 GHz	802.11 b/g/n: 2.4 GHz
電源	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨
頻度	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 135 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	ハイバネート: 4.0 µA 低電力ディープスリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA	ハイバネート: 4.0 µA 低電力ディープスリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA
最大。送信電力	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM
受信感度	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM
安全	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WPA2 パーソナルおよびエンタープライズセキュリティ: WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ (802.1x)、暗号化エンジン: AES、DES、3DES、SHA2、MD5、CRC、およびチェックサム。セキュアソケット (SSLv3、TLS1.0、TLS1.1、TLS1.2)	暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム	暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム
周辺	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス	PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス
GPIO	27	27	27	27	27	27	27
作業温度	-40℃～+85℃	-40℃～+105℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃
保管温度	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃
伝送範囲	200 m (外部 PCB アンテナ)	150メートル	200 m (外部 PCB アンテナ)	150メートル	100m（チップアンテナ）	200 m (外部 PCB アンテナ)	100m（チップアンテナ）
寸法(mm)	20.5×17.5×1.7	25.0×20.5×2.3	20.5×17.5×1.7	25×20.5×2.3	31.0×20.0×2.3	20.5×17.5×2.3	31.0×20.0×2.3
パッケージ	地方自治体	地方自治体	地方自治体	地方自治体	1.27mmピッチ半穴	地方自治体	1.27mmピッチ半穴
機能	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODS と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODAS と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODSF と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODASF と互換性あり	複数のアンテナ出力モード	低消費電力、TI CC3200MOD と互換性あり	低消費電力、ATコマンドをサポート
