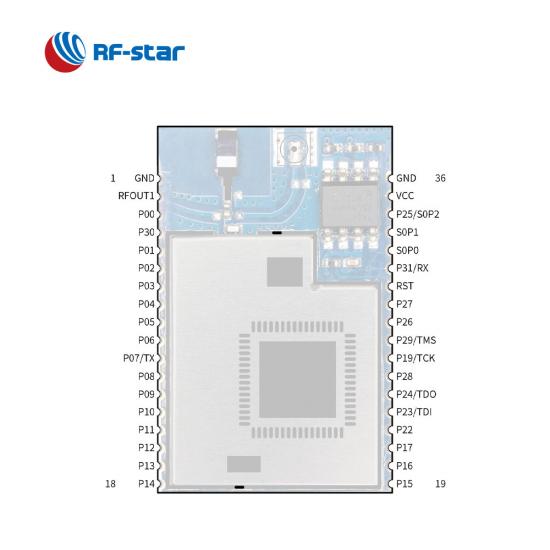

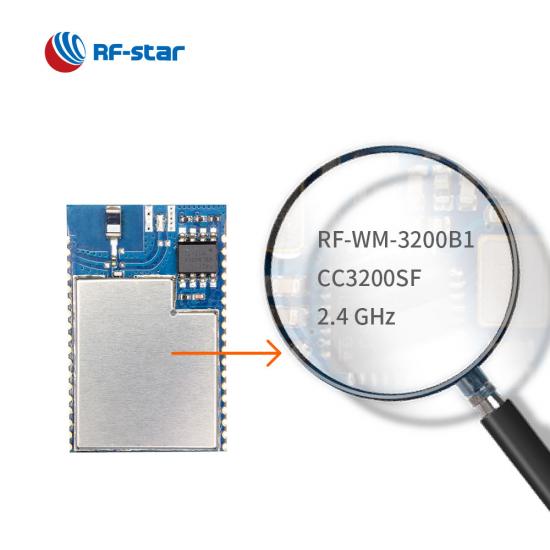

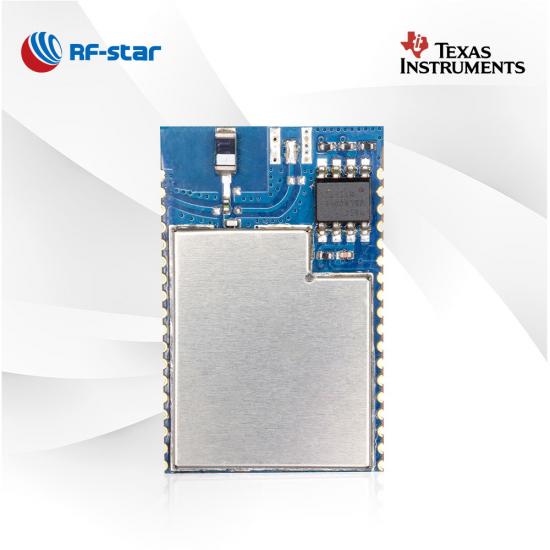

Cortex-M4 MCU CC3200 WLAN / Wi-Fi モジュール RF-WM-3200B1

RF-WM-3200B1 Wi-Fi モジュールは 2.4 GHz の周波数で動作し、低消費電力の IoT アプリケーションを対象としています。

P/N:
RF-WM-3200B1
SoC:
CC3200
プロセッサー:
ARM® Cortex™-M4 at 80 MHz
プロトコル:
Wi-Fi 2.4 GHz
作業頻度:
2401 MHz ~ 2484 MHz

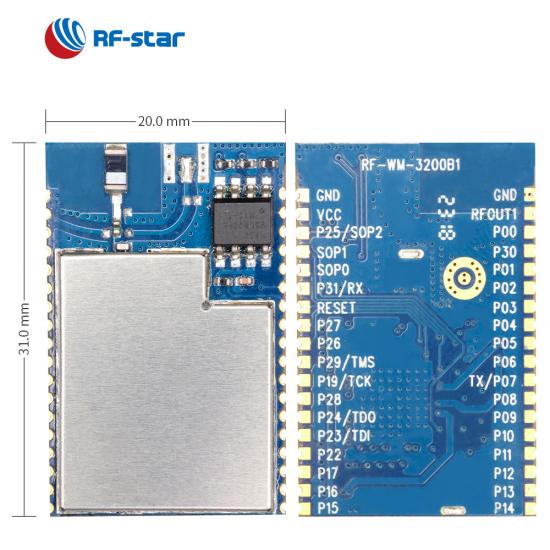

パッケージ（mm）:
31.0 × 20.0 × 2.8, half-hole, 1.52 pitch, 36-pin
特徴:
802.11bgn, IPv4, 2 secure sockets, 1 STA, three RF output modes
GPIO:
27
最大TXパワー:
+17 dBm (11 Mbps @ CCK)
送信範囲:
300 m

RF-WM-3200B1 は、TI SimpleLink CC3200ワイヤレス MCUに基づくWi-Fi モジュールです。このモジュールには、IC に高性能 ARM® Cortex™-M4 MCU、クリスタル、フィルタ、および RF 出力モードのオプションが統合されています。高度な統合により、顧客は単一モジュールでアプリケーション全体を開発できます。このWLAN モジュールは、802.11 b/g/n 無線、ベースバンド、および 256 ビット暗号化による高速で安全なインターネット接続のための強力な暗号化エンジンを備えた MAC を含む一連のサブシステムをサポートします。AP（アクセスポイント）モード、STA（ステーション）モード、Wi-Fiダイレクトモードで動作します。ユーザーはこのモジュールを使用して、WPA2 パーソナルおよびエンタープライズセキュリティおよび WPS 2.0 に関連するアプリケーションを実行できます。このモジュールには、開発用にいくつかのスタック (TCP/IP および TLS/SSL スタック、HTTP サーバー、および複数のインターネットプロトコル) が組み込まれています。

TI SimpleLink CC3200 WLAN モジュールの機能

- アプリケーション -

· クラウド接続

· インターネットゲートウェイ

・IPネットワークセンサーノード

・セキュリティシステム

· 空調設備

・スマートプラグ

無線SoC:

80 MHz ARM ^® Cortex ^® -M4 プロセッサ
送信電力:

+17 dBm (IEEE 802.11 B、11 Mbps @ CCK)
+ 13 dBm (IEEE 802.11 G、54 Mbps @ OFDM)
+ 12 dBm (IEEE 802.11 N、HT20 @ MCS7)

感度:

-80 dBm (IEEE 802.11 B、11 Mbps @ CCK)
-69 dBm (IEEE 802.11 G、54 Mbps @ OFDM)
-67 dBm (IEEE 802.11 N、HT20 @ MCS7)

メモリ

1MBフラッシュ
256KBのRAM

アプリケーションのスループット:

UDP：16Mbps
TCP: 13Mbps

セキュリティ:

AES、DES、および 3DES
SHA2 と MD5
CRC とチェックサム

Wi-Fiネットワークプロセッササブシステム：

Wi-Fi Internet-on-a-chip ^TMを搭載
専用ARM MCU

Wi-Fi とインターネットプロトコルをアプリケーションマイクロコントローラーから完全にオフロードします

ROM 内の Wi-Fi とインターネットプロトコル
802.11 b/g/n 無線、ベースバンド、媒体アクセス制御 (MAC)、Wi-Fi ドライバー、およびサプリカント
TCP/IPスタック

業界標準の BSD ソケット API
8つの同時TCPまたはUDPソケット
2つの同時TLSおよびSSLソケット

TIS および SSL 接続用の 256 ビット AES 暗号化を使用した、高速で安全な Wi-Fi およびインターネット接続のための強力な暗号化エンジン
ステーション、AP、Wi-Fi direct ^® モード
WPA2 個人および企業のセキュリティ
自律的で高速な Wi-Fi 接続のための SimpleLink 接続マネージャー
SmartConfig ^TM テクノロジー、AP モード、WPS2 による簡単かつ柔軟な Wi-Fi プロビジョニング

動作範囲:

電源電圧範囲 2.1 V ～ 3.6 V
使用温度範囲: -40 °C ~ +85 °C
周波数：2401MHz～2484MHz

豊富な周辺機器:

パラレルカメラ
マッカスプ
I²S
SD /MMC
ユーアート
SPI
I²C
PWM
ADC

証明書:

RoHS _
到着

RF-WM-3200B1 ハードウェアデータシート V1.1_20230525

TI CC32xx シリーズ Wi-Fi モジュール
部品番号	RF-WM-3235B1S	RF-WM-3235A1S	RF-WM-3235B1	RF-WM-3235A1	RF-WM-3220B1	RF-WM-3200B3	RF-WM-3200B1
写真
IC	CC3235S	CC3235S	CC3235SF	CC3235SF	CC3220SF	CC3200	CC3200
芯	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4
アンテナ	パッド	PCB/パッド	パッド	PCB/パッド	チップ/IPEX/パッド	パッド	チップ/IPEX/パッド
ラム	256KB	256KB	256KB	256KB	256KB	256KB	256KB
閃光	4 MB (モジュール内蔵)	4 MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1 MB (モジュール内蔵)	1 MB (モジュール内蔵)
プロトコル	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 b/g/n: 2.4 GHz	802.11 b/g/n: 2.4 GHz	802.11 b/g/n: 2.4 GHz
電源	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨
頻度	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 135 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	ハイバネート: 4.0 µA 低電力ディープスリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA	ハイバネート: 4.0 µA 低電力ディープスリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA
最大。送信電力	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM
受信感度	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM
安全	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WPA2 パーソナルおよびエンタープライズセキュリティ: WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ (802.1x)、暗号化エンジン: AES、DES、3DES、SHA2、MD5、CRC、およびチェックサム。セキュアソケット (SSLv3、TLS1.0、TLS1.1、TLS1.2)	暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム	暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム
周辺	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス	PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス
GPIO	27	27	27	27	27	27	27
作業温度	-40℃～+85℃	-40℃～+105℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃
保管温度	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃
伝送範囲	200 m (外部 PCB アンテナ)	150メートル	200 m (外部 PCB アンテナ)	150メートル	100m（チップアンテナ）	200 m (外部 PCB アンテナ)	100m（チップアンテナ）
寸法(mm)	20.5×17.5×1.7	25.0×20.5×2.3	20.5×17.5×1.7	25×20.5×2.3	31.0×20.0×2.3	20.5×17.5×2.3	31.0×20.0×2.3
パッケージ	地方自治体	地方自治体	地方自治体	地方自治体	1.27mmピッチ半穴	地方自治体	1.27mmピッチ半穴
機能	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODS と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODAS と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODSF と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODASF と互換性あり	複数のアンテナ出力モード	低消費電力、TI CC3200MOD と互換性あり	低消費電力、ATコマンドをサポート
