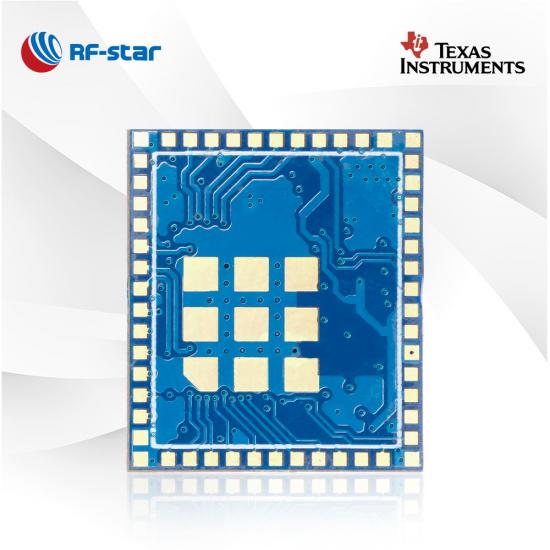

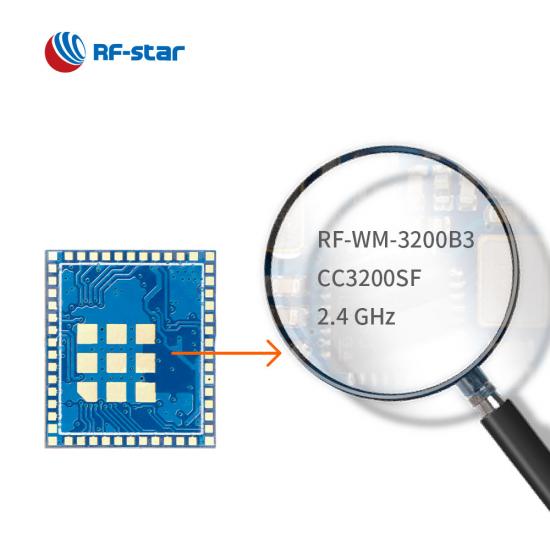

低消費電力 2.4G CC3200 WLAN / Wi-Fi モジュール RF-WM-3200B3

RF-WM-3200B3 Wi-Fi モジュールは、スマート IoT アプリケーションを対象としています。TI CC3200MOD とピン 2 ピン互換です。WLAN モジュールはコンパクトなサイズと高度な統合により、要求の高いアプリケーションで人気があります。

P/N:
RF-WM-3200B3
SoC:
CC3200
プロセッサー:
ARM® Cortex™-M4 at 80 MHz
プロトコル:
Wi-Fi 2.4 GHz
作業頻度:
2412 MHz ~ 2472 MHz
パッケージ（mm）:

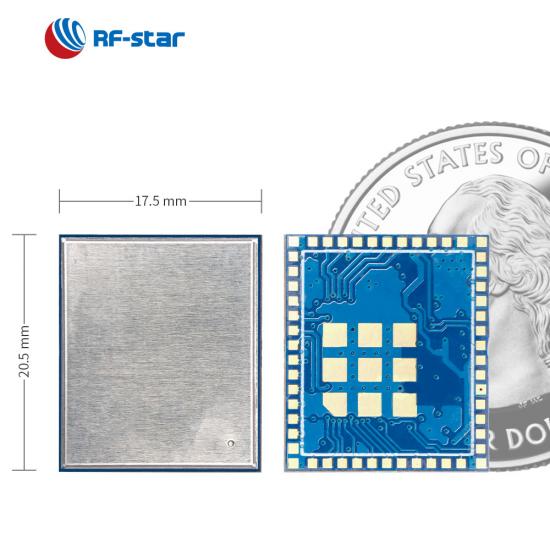

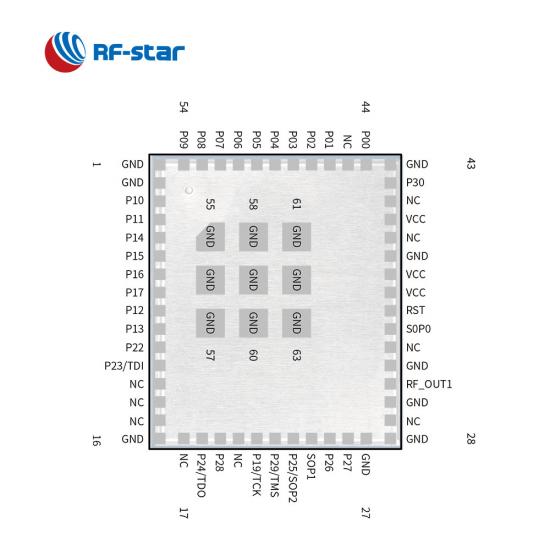

20.5 × 17.5 × 2.5, 1.27 pitch, 63-pin
特徴:
802.11bgn, IPv4, 2 secure sockets, 1 STA
GPIO:
27
最大TXパワー:
+17 dBm (11 Mbps @ CCK)
送信範囲:
300 m

今すぐお問い合わせ

RF-WM-3200B3 WiFi モジュールは、高性能 ARM® Cortex™-M4 MCU を内蔵したTI SimpleLink CC3200ワイヤレス SoCに基づいて設計されています。このモジュールには、クリスタル、1 MB フラッシュ、フィルターが統合されています。高度な統合により、顧客はこの単一モジュールでアプリケーション全体を開発し、PCBA スペースを節約できます。このモジュールは、AP (アクセスポイント) モード、STA (ステーション) モード、Wi-Fi Direct モードをサポートしており、802.11 b/g/n 無線、ベースバンド、MAC などのサブシステムを強力な暗号化エンジンで動作させることもできます。 256 ビット暗号化による安全なインターネット接続。Wlan モジュールは、WPA2 パーソナルおよびエンタープライズセキュリティおよび WPS 2.0 に適用できます。その TCP/IP および TLS/SSL スタック、HTTP サーバー、および複数のインターネットプロトコルにより、モジュールは広範囲のアプリケーションに入力できるようになります。

CC3200 WLAN / Wi-Fi モジュール RF-WM-3200B3 の特長

- アプリケーション -

· マルチパラメータ患者モニター

· 遠隔医療システム

· 低電力カメラ

· HVAC システム

・サーモスタット

・ ファクトリーオートメーション

無線SoC:

80 MHz ARM ^® Cortex ^® -M4 プロセッサ
送信電力:

+17 dBm (IEEE 802.11 B、11 Mbps @ CCK)
+ 13 dBm (IEEE 802.11 G、54 Mbps @ OFDM)
+ 12 dBm (IEEE 802.11 N、HT20 @ MCS7)

感度:

-80 dBm (IEEE 802.11 B、11 Mbps @ CCK)
-69 dBm (IEEE 802.11 G、54 Mbps @ OFDM)
-67 dBm (IEEE 802.11 N、HT20 @ MCS7)

メモリ

1MBフラッシュ
256KBのRAM

アプリケーションのスループット:

UDP：16Mbps
TCP: 13Mbps

セキュリティ:

AES、DES、および 3DES
SHA2 と MD5
CRC とチェックサム

Wi-Fiネットワークプロセッササブシステム：

Wi-Fi Internet-on-a-chip ^TMを搭載
専用ARM MCU

Wi-Fi とインターネットプロトコルをアプリケーションマイクロコントローラーから完全にオフロードします

ROM 内の Wi-Fi とインターネットプロトコル
802.11 b/g/n 無線、ベースバンド、媒体アクセス制御 (MAC)、Wi-Fi ドライバー、およびサプリカント
TCP/IPスタック

業界標準の BSD ソケット API
8つの同時TCPまたはUDPソケット
2つの同時TLSおよびSSLソケット

TIS および SSL 接続用の 256 ビット AES 暗号化を使用した、高速で安全な Wi-Fi およびインターネット接続のための強力な暗号化エンジン
ステーション、AP、Wi-Fi direct ^® モード
WPA2 個人および企業のセキュリティ
自律的で高速な Wi-Fi 接続のための SimpleLink 接続マネージャー
SmartConfig ^TM テクノロジー、AP モード、WPS2 による簡単かつ柔軟な Wi-Fi プロビジョニング

動作範囲:

電源電圧範囲 2.1 V ～ 3.6 V
使用温度範囲: -40 °C ~ +85 °C
周波数：2412MHz～2472MHz

豊富な周辺機器:

パラレルカメラ
マッカスプ
I²S
SD /MMC
ユーアート
SPI
I²C
PWM
ADC

RF-WM-3200B3 ハードウェアデータシート V1.1_20230525

TI CC32xx シリーズ Wi-Fi モジュール
部品番号	RF-WM-3235B1S	RF-WM-3235A1S	RF-WM-3235B1	RF-WM-3235A1	RF-WM-3220B1	RF-WM-3200B3	RF-WM-3200B1
写真
IC	CC3235S	CC3235S	CC3235SF	CC3235SF	CC3220SF	CC3200	CC3200
芯	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4	80 MHz ARM® Cortex®-M4
アンテナ	パッド	PCB/パッド	パッド	PCB/パッド	チップ/IPEX/パッド	パッド	チップ/IPEX/パッド
ラム	256KB	256KB	256KB	256KB	256KB	256KB	256KB
閃光	4 MB (モジュール内蔵)	4 MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1MB (IC内蔵) 4MB (モジュール内蔵)	1 MB (モジュール内蔵)	1 MB (モジュール内蔵)
プロトコル	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 a/b/g/n: 2.4 GHz および 5 GHz	802.11 b/g/n: 2.4 GHz	802.11 b/g/n: 2.4 GHz	802.11 b/g/n: 2.4 GHz
電源	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨	2.7V～3.6V、3.3Vを推奨
頻度	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 120 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	シャットダウン: 1 µA ハイバネート: 4.5 µA 低電力ディープスリープ (LPDS): 135 µA アイドル接続 (LPDS の MCU): 710 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 223 mA	ハイバネート: 4.0 µA 低電力ディープスリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA	ハイバネート: 4.0 µA 低電力ディープスリープ (LPDS): 250 µA アイドル接続 (LPDS の MCU): 825 µA RX トラフィック (MCU アクティブ): 59 mA TX トラフィック (MCU アクティブ): 229 mA
最大。送信電力	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18.0 dBm @ 2.4 GHz (1 DSSS) +18.1 dBm @ 5 GHz (6 OFDM)	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM	+18 dBm @ 1 DSSS +14.5 dBm @ 54 OFDM
受信感度	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @2.4 GHz (1 DSSS) -92 dBm @5 GHz (6 OFDM)	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM	-96 dBm @ 1 DSSS -74.0 dBm @ 54 OFDM
安全	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ、WPA3™ パーソナル、暗号化エンジン：（AES、DES、SHA/MD5、CRC）	WPA2 パーソナルおよびエンタープライズセキュリティ: WEP、WPA™/WPA2™ PSK、WPA2 エンタープライズ (802.1x)、暗号化エンジン: AES、DES、3DES、SHA2、MD5、CRC、およびチェックサム。セキュアソケット (SSLv3、TLS1.0、TLS1.1、TLS1.2)	暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム	暗号化エンジン: AES、DES、および 3DES、SHA2 および MD5、CRC およびチェックサム
周辺	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、UART、I2S、I2C、SPI、SD、ADC、8ビットパラレルインターフェイス	PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス	PWM、McASP、UART、I2S、I2C、SPI、SD/MMC、ADC、8ビットパラレルカメラインターフェイス
GPIO	27	27	27	27	27	27	27
作業温度	-40℃～+85℃	-40℃～+105℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃
保管温度	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃	-55℃～+125℃
伝送範囲	200 m (外部 PCB アンテナ)	150メートル	200 m (外部 PCB アンテナ)	150メートル	100m（チップアンテナ）	200 m (外部 PCB アンテナ)	100m（チップアンテナ）
寸法(mm)	20.5×17.5×1.7	25.0×20.5×2.3	20.5×17.5×1.7	25×20.5×2.3	31.0×20.0×2.3	20.5×17.5×2.3	31.0×20.0×2.3
パッケージ	地方自治体	地方自治体	地方自治体	地方自治体	1.27mmピッチ半穴	地方自治体	1.27mmピッチ半穴
機能	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODS と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODAS と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODSF と互換性あり	デュアル周波数 Wi-Fi、低電力 5G、TI CC3232MODASF と互換性あり	複数のアンテナ出力モード	低消費電力、TI CC3200MOD と互換性あり	低消費電力、ATコマンドをサポート
