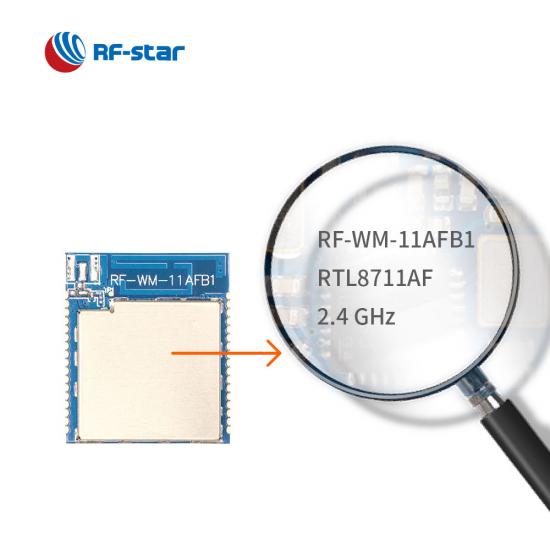

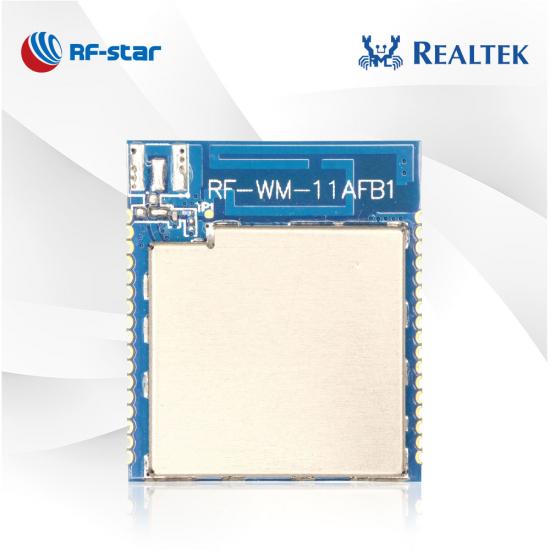

RealTek RTL8711AF WLANWi-FiモジュールRF-WM-11AFB1

RF-WM-11AFB1は、低電力市場を対象としたWi-Fiモジュールです.豊富なリソースを備えたモジュールは、モノのインターネットアプリケーションで人気があります.

  • P/N:

    RF-WM-11AFB1
  • SoC:

    RTL8711AF
  • プロセッサー:

    ARM® Cortex™-M3 (up to 166 MHz)
  • プロトコル:

    2.4 GHz 1T1R 802.11 b/g/n up to 150 Mbps; 20 MHz and 40 MHz
  • 作業頻度:

    2401 MHz ~ 2484 MHz
  • パッケージ(mm):

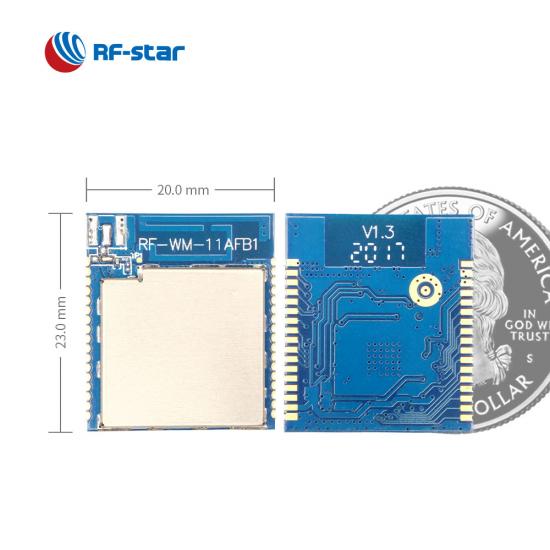

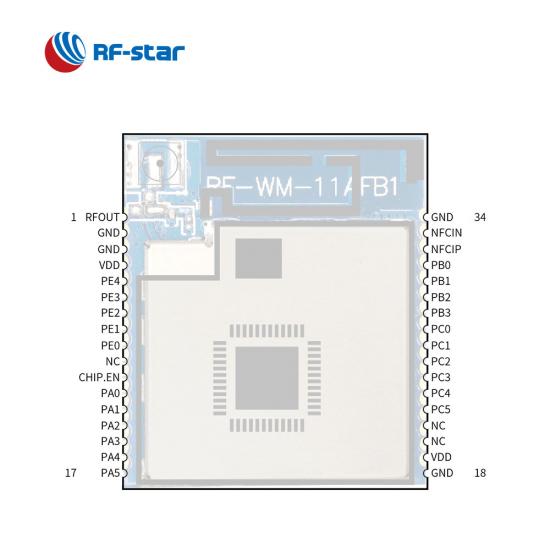

    23.0 × 20.0 × 2.4, half-hole, 1.27 pitch, 33-pin
  • 特徴:

    Three RF output modes of PCB, IPEX and half-hole
  • GPIO:

    21
  • 最大TXパワー:

    +17 dBm (11 Mbps @ CCK)
  • 送信範囲:

    300 m

RF-WM-11AFB1 に基づくワイヤレスモジュールです Realtek RTL8711AF .このモジュールは、1T1R対応のWLANベースバンド/ RFおよびNFC機能であるWLANMACを統合します.そのメインMCU166MHzARM®Cortex™-M3とより大きなROM / RAM /フラッシュリソースにより、大量のデータを処理することが可能になります.そのRFオプションにより、アプリケーションのモジュールはさまざまな範囲に到達し、最終製品のRF開発作業を減らすことができます.このモジュールは、パラメータを設定するためのシリアルポート送信およびATコマンドもサポートしています.このプロトコルは、APモード、ステーション(STA)モード、およびAP +ステーションモードをサポートします.



-通常の機能-

APモード:

・プリセットSSIDとパスワード

・オプションのソケット:UDPサーバーまたはTDPサーバー


STAモード

・ホットスポットをスキャンします

・指定されたホットスポットに接続します


-アプリケーション-

・スマートプラグ

・スマートエネルギー

・IPネットワークセンサーノード

・ 家電

・インターネットゲートウェイ

・ワイヤレスオーディオ



-製品の展示-


W怒りのないSoC:


  • 166 MHz ARM® 皮質® -M3プロセッサ
  • TX電源:
    • +17 dBm(IEEE 802.11 B、11 Mbps @ CCK)
    • + 13.5 dBm(IEEE 802.11 G、54 Mbps @ OFDM)
    • + 13.5 dBm(IEEE 802.11 N、HT20 @ MCS7)
    • + 13.5 dBm(IEEE 802.11 N、HT40 @ MCS7)
  • 感度:
    • -82 dBm(IEEE 802.11 B、11 Mbps @ CCK)
    • -69 dBm(IEEE 802.11 G、54 Mbps @ OFDM)
    • -66 dBm(IEEE 802.11 N、HT20 @ MCS7)
    • -63 dBm(IEEE 802.11 N、HT40 @ MCS7)
  • メモリー
    • 1MBフラッシュ
    • 512 kB RAM
    • 1 MB ROM
  • D レートで:
    • 72.2 Mbps PHYレート(@ 40 MHz帯域幅)
    • 150 Mbps PHYレート(@ 20 MHz帯域幅)
  • S 正確性:
    • Wi-Fi WEP、WPA、WPA2、WPS
    • セキュリティエンジン:MD5、SHA-1、SHA2-256、DES、3DES、AES


サポートされている標準:


  • 802.11b / g / n互換のWLAN
  • 802.11e QoS拡張(WMM)
  • 802.11i(WPA、WPA2).オープン、共有キー、およびペアワイズキー認証サービス
  • Wi-FiWPSサポート
  • Wi-Fiダイレクトサポート
  • 軽量TCP / IPプロトコル


動作範囲:


  • 供給電圧範囲3.0V〜3.6 V
  • 作動温度範囲:-40 ° C〜 + 85 ° C
  • F 周波数:2401 MHz〜2484 MHz


豊富な周辺機器:


  • SDIO
  • U 美術
  • SPI
  • I²S
  • I²C
  • NFC
  • PWM


C 証明書:


  • R oHS
