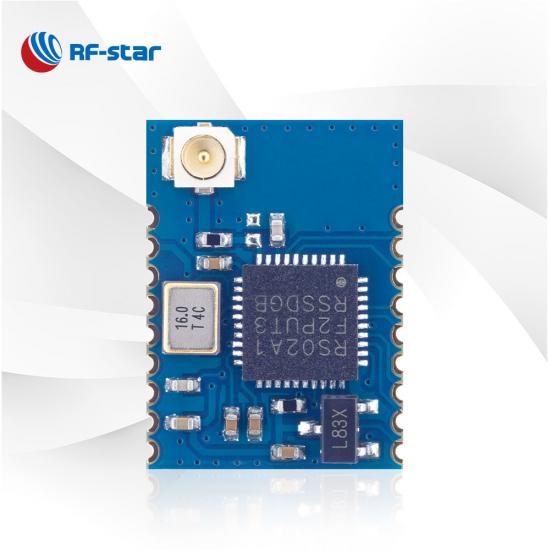

RSBRS02ABRI は、コスト効率が高く高性能なアプリケーションを目指しています。これは、2 Mbps のデータ レートをサポートする Bluetooth v5.0 低エネルギー モジュールです。7816 T-0 の特別な周辺機器と赤外線により、リモコンや接触 IC カードに適用されるモジュールが可能になります。RSBRS02ABRI BLE5.0 シリアル UART モジュールで製品開発を始めましょう。
P/N:
RSBRS02ABRISoC:
RS02A1-Bプロセッサー:
ARM Cortex-M0+ @ 48 MHzプロトコル:
Bluetooth 5.0 low energy作業頻度:
2402 MHz ~ 2480 MHzパッケージ（mm）:

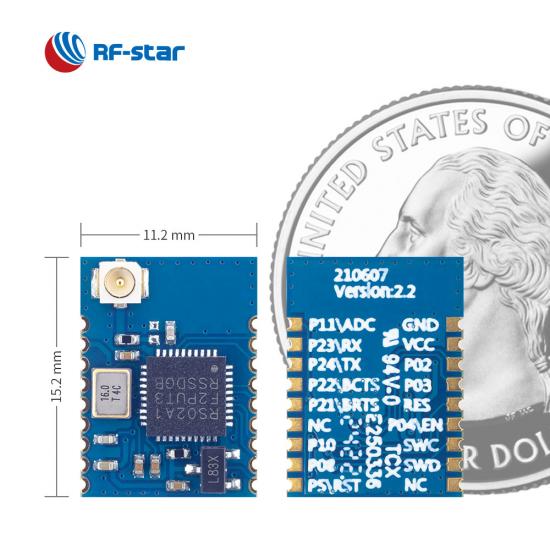

15.2 × 11.2 × 2.3, half-hole, 1.27 pitch, 18-pin特徴:
7816 T-0, infra-red, 2 Mbps data rateGPIO:
11最大TXパワー:
+5 dBm送信範囲:

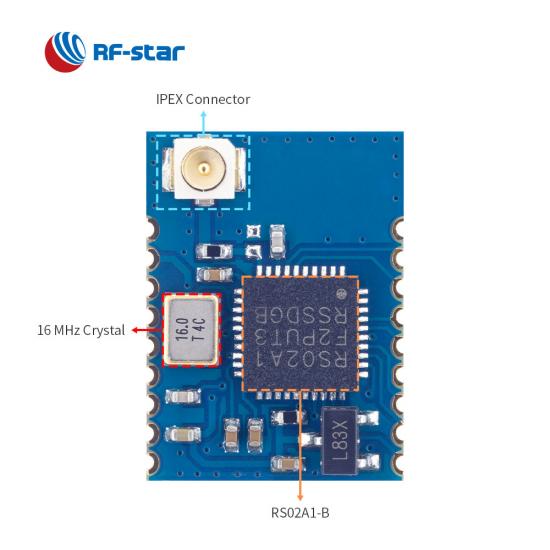

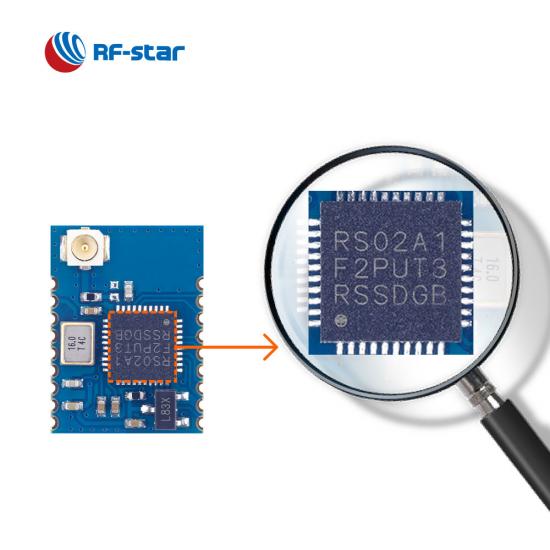

120 mRSBRS02ABRI は、RF スター SoC RS02A1-BをベースにしたシングルモードBluetooth Low Energyモジュールです。このモジュールは、コンパクトなサイズ、優れたノイズ低減、優れた感度、堅牢な伝送距離、高信頼性、低コストという特徴を備えています。16 MHz クリスタル、RF マッチング フィルター、パワー フィルター、およびより多くのアンテナ オプションを提供する IPEX コネクタが統合されています。BLE5.0透過伝送プロトコルで事前にプログラムすることができるため、このシリアル UART モジュールは、医療機器、ゲーム コントローラー、スマート照明デバイスなど、より多くのアプリケーションにアクセスできるようになります。
～透過的伝送 （ブリッジ） ＆ダイレクトドリブンプロトコル～
・ Sラベ
・ 最大_ トランスペアレント伝送速度:最大 45.6 kb/s
・ データレート：1Mbps、2Mbps
・特徴：O TA
· カスタムサービス UUID
・ ペアリング
- 商品展示 -
ワイヤレス SoC:
サポートされているプロトコル:
消費電流:
動作範囲:
豊富な周辺機器:
証明書:
| 国内ICベースシリーズBLEモジュール | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 部品番号 | RSBRS02ABR-01 | RSBRS02ABRI | RSB RS02ABR | RSBRS02AI | R SBRS02AA | ||||
| 写真 |  |
 |
 |
 |
 |
||||
| IC | RS02A1-B | RS02A1-B | RS02A1-B | RS02A1-A | RS02A1-A | ||||
| 芯 | 48 MHz ARM® Cortex®-M0+ | 48 MHz ARM® Cortex®-M0+ | 48 MHz ARM® Cortex®-M0+ | 48 MHz ARM® Cortex®-M0+ | 48 MHz ARM® Cortex®-M0+ | ||||
| アンテナ | プリント基板 | IPEX | プリント基板 | IPEX | プリント基板 | ||||
| ラム | 36KB + 4KB | 36KB + 4KB | 36KB + 4KB | 32KB | 32KB | ||||
| 閃光 | 256KB | 256KB | 256KB | 256KB | 256KB | ||||
| プロトコル | BLE5.0、BLE 2M PHY | BLE5.0、BLE 2M PHY | BLE5.0、BLE 2M PHY | BLE5.0、BLE 2M PHY | BLE5.0、BLE 2M PHY | ||||
| 電源 | 2.3V～3.6V、3.3Vを推奨 | 2.3V～3.6V、3.3Vを推奨 | 2.3V～3.6V、3.3Vを推奨 | 1.8V～3.6V、3.3Vを推奨 | 1.8V～3.6V、3.3Vを推奨 | ||||
| 頻度 | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | ||||
| 最大。送信電力 | +5dBm | +5dBm | +5dBm | +7dBm | +7dBm | ||||
| 受信感度 | -94 dBm @1 Mbit/s BLE | -94 dBm @1 Mbit/s BLE | -94 dBm @1 Mbit/s BLE | -95 dBm @1 Mbit/s BLE | -95 dBm @1 Mbit/s BLE | ||||
| GPIO | 11 | 11 | 11 | 13 | 13 | ||||
| 作業温度 | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ | ||||
| 保管温度 | -40℃～+125℃ | -40℃～+125℃ | -40℃～+125℃ | -40℃～+125℃ | -40℃～+125℃ | ||||
| 伝送範囲 | 110メートル | 140 m (外部 PCB アンテナ) | 110メートル | 160 m (外部 PCB アンテナ) | 120メートル | ||||
| 寸法(mm) | 15.2×11.2×2.0 | 15.2×11.2×2.3 | 15.2×11.2×1.8 | 15.2×11.2×2.1 | 15.2×11.2×1.7 | ||||
| パッケージ | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | ||||
| 太田 | √ | √ | √ | √ | √ | ||||
| メッシュ | × | × | × | × | × | ||||
| 長距離 | × | × | × | × | × | ||||
| 2Mbps PHY | √ | √ | √ | √ | √ | ||||
| AoA/AoD | × | × | × | × | × | ||||
| UARTプロトコル | スレーブ | スレーブ | スレーブ | マスターとスレーブを同時に | マスターとスレーブを同時に | ||||
| 機能 | 小型、高透過率 | 外部アンテナ対応可能、OTA対応、コンパクトサイズ | 小型、高透過率 | 外部アンテナ対応可能、OTA対応、コンパクトサイズ | ダイレクトドライブモードをサポート、使いやすい | ||||
