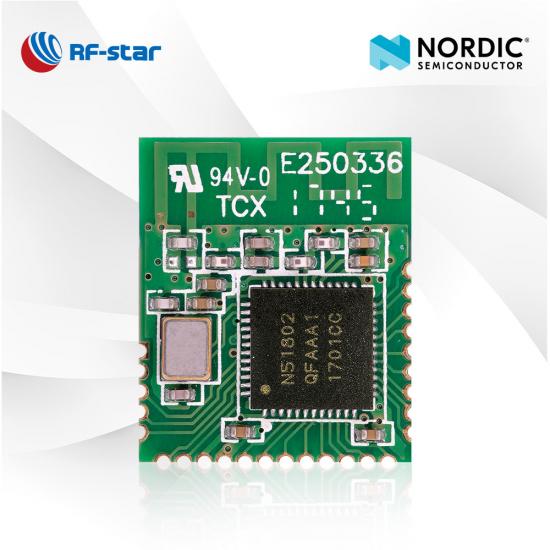

Nordic SoC nRF51802 チップを搭載したバッテリー駆動 BLE4.2 モジュール RF-BM-ND02C

RF-BM-ND02C は、バッテリー駆動の IoT 製品の高信頼性、高性能要件に合わせて開発された BLE4.2 モジュールです。この堅牢なサイズのnRF51802モジュールは、幅広いアプリケーションのニーズを満たします。RF-BM-ND02C nRF51802 BLE モジュールから設計を始めてください。

  • P/N:

    RF-BM-ND02C
  • SoC:

    nRF51802
  • プロセッサー:

    32-bit ARM® Cortex®-M0 16 MHz
  • プロトコル:

    Bluetooth 4.2 low energy
  • 作業頻度:

    2402 MHz ~ 2480 MHz
  • パッケージ(mm):

    16.2 × 13.5 × 1.3 , half-hole, 1.27 pitch, 26-pin
  • 特徴:

    PCB onboard antenna
  • GPIO:

    24
  • 最大TXパワー:

    +4 dBm
  • 送信範囲:

    80 m

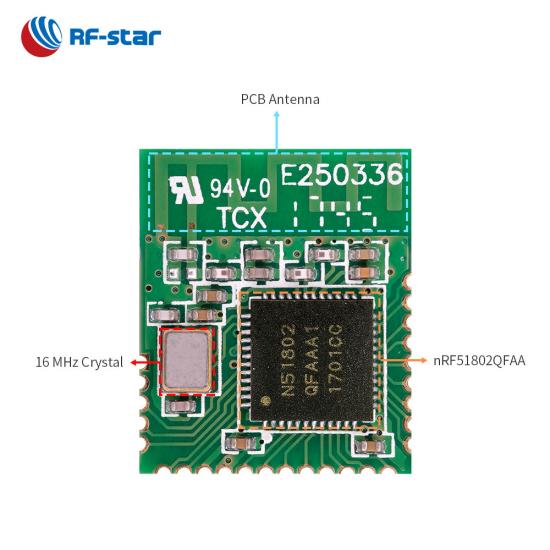

RF-BM-ND02C は、 Nordic SoC nRF51802をベースにしたBluetooth 4.2低エネルギーモジュールです。32 ビット 16 MHz ARM® Cortex®-M0 のメイン プロセッサ、16 MHz クリスタル、LC フィルタ、およびメアンダ ライン逆 F PCB アンテナが統合されています。ND02C は、簡単なプログラミングのために SPI マスター/スレーブ、I²C マスター、および UART を使用して事前にプログラムすることができます。このトランシーバモジュールは、コンパクトなサイズ、長い伝送距離、高信頼性、超低消費電力を特徴としています。1.27mmピッチのスタンプスティックパッケージにより、組み立てが容易でコスト効率の高いPCB設計が可能です。


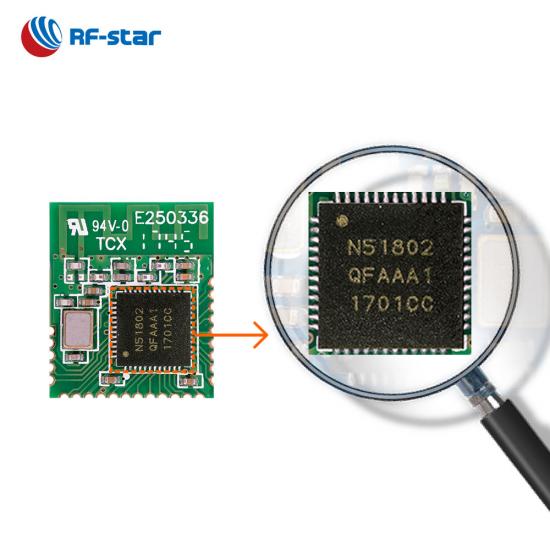

Nordic SoC nRF51822 チップを搭載した BLE4.2 モジュール RF-BM-ND02C

豊富な周辺機器とインターフェース

nRF51802 モジュール RF-BM-ND02C には、UART、SPI、I2C などの多数のデジタル周辺機器およびインターフェイスが備わっています。

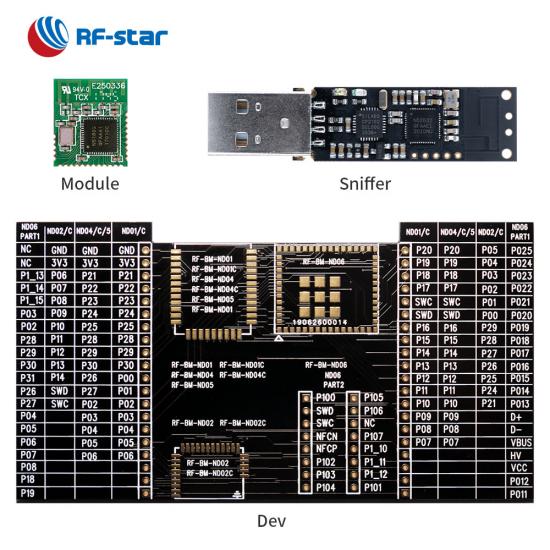

優れた互換性

RF-BM-ND02C は、Nordic nRF51822 モジュール RF-BM-ND02 とピン 2 ピン互換性があります。

コンパクトサイズ

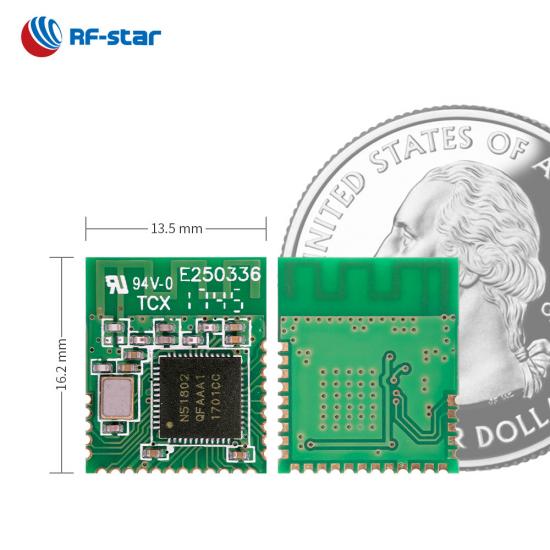

BLE4.2 モジュールは、16.2 mm x 13.5 mm x 1.3 mm スタンプ ハーフホール パッケージで提供されます。これは、Nordic nRF51 シリーズ BLE モジュールの中で小さいものです。

高いセキュリティ

モジュールの Advanced Encryption Standard (AES) HW コプロセッサは、暗号化されたデータを安全な状態で保護します。


~透過伝送 (ブリッジ)プロトコル~

・スレーブ

· 調整可能なパラメータ:ボーレート、接続間隔、ブロードキャスト間隔、送信電力…

・ リモートリセット

RF-BM-ND02Cは透過伝送(ブリッジ)プロトコルをサポート -


ワイヤレス SoC:


  • 16 MHz ARM® Cortex®-M0 32 ビット プロセッサ
  • TX パワー: -20 dBm ~ +4 dBm
  • BLE モードの感度: -93 dBm
  • メモリ
    • -256KBフラッシュ
    • -16KB RAM


サポートされているプロトコル:


  • Bluetooth 4.2 低エネルギー


消費電流:


  • スリープモード時0.3μA~0.4μA(EN無効)
  • 250 ms ブロードキャスト サイクルで 0.14 mA ~ 0.54 mA
  • 100msの接続周期で0.41mA

動作範囲:


  • 電源電圧範囲 1.8 V ~ 3.6 V
  • 使用温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:


  • 10ビットADC
  • 24 GPIO
  • SPIマスター/スレーブ
  • I²Cマスター
  • UART (CTS/RTS)


証明書:


  • SRRC
  • BQB


NORDIC nRF51 シリーズ BLE モジュール
部品番号 RF-BM-ND02C RF-BM-ND02 RF-BM-ND01
写真
IC nRF51802 nRF51822 nRF51822
16 MHz ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0 16 MHz ARM® Cortex®-M0
アンテナ プリント基板 プリント基板 プリント基板
ラム 16KB 16KB 16KB
閃光 256KB 256KB 256KB
プロトコル BLE4.2、独自仕様 BLE4.2、独自仕様 BLE4.2、独自仕様
電源 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨 1.7V~3.6V、3.3Vを推奨
頻度 2.4GHz 2.4GHz 2.4GHz
最大。送信電力 +4dBm +4dBm +4dBm
受信感度 -91 dBm @1 Mbit/s BLE -93 dBm @1 Mbit/s BLE -93 dBm @1 Mbit/s BLE
GPIO 22 22 29
作業温度 -20℃ ~ +70℃ -20℃ ~ +70℃ -20℃ ~ +70℃
保管温度 -40℃ ~ +85℃ -40℃ ~ +85℃ -40℃ ~ +85℃
伝送範囲 50メートル 50メートル 55メートル
寸法(mm) 16.2×13.5×1.3 16.2×13.5×1.3 24.8×15.0×2.3
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
太田
Bluetooth メッシュ × × ×
長距離 × × ×
2Mbps PHY × × ×
AoA/AoD × × ×
UARTプロトコル スレーブ スレーブ スレーブ
機能 小型、高いコスト効率 小型、透明透過 すべての IO
