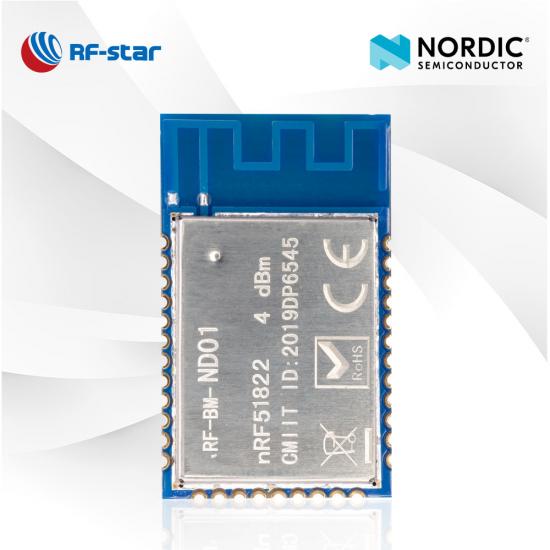

北欧のnRF51822チップRF-BM-ND01を備えたBluetooth4.2低エネルギーモジュール

RF-BM-ND01は、バッテリー駆動のIoT製品の高信頼性、高性能要件向けに設計されたBluetooth4.2低エネルギーモジュールです.幅広いアプリケーションのニーズに対応します. RF-BM-ND01 nRF51822BLEモジュールを使用して設計を開始します.

  • P/N:

    RF-BM-ND01
  • SoC:

    nRF51822
  • プロセッサー:

    32-bit ARM® Cortex®-M0 16 MHz
  • プロトコル:

    Bluetooth 4.2 low energy
  • 作業頻度:

    2402 MHz ~ 2480 MHz
  • パッケージ(mm):

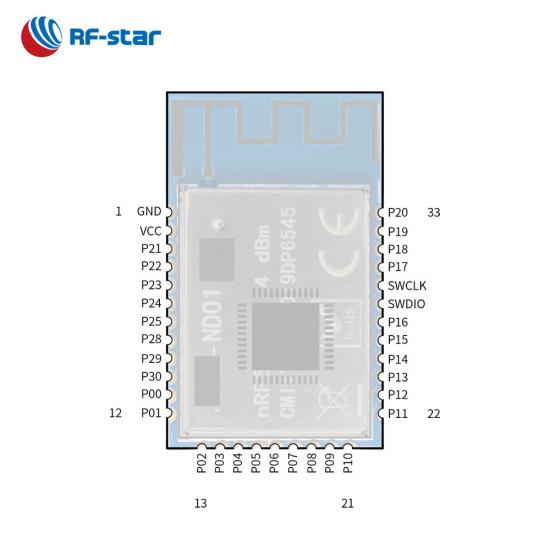

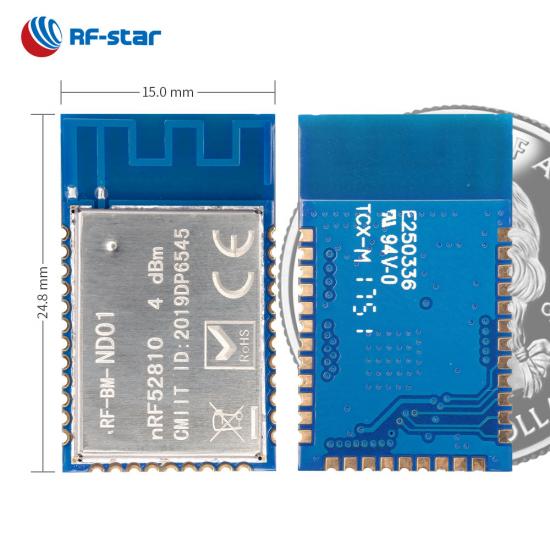

    24.8 × 15.0 × 2.3, half-hole, 1.27 pitch, 33-pin
  • 特徴:

    PCB onboard antenna
  • GPIO:

    29
  • 最大TXパワー:

    +4 dBm
  • 送信範囲:

    100 m

RF-BM-ND01 BLE 4.2 NordicSoCに基づくモジュール nRF51822 . 32ビット16MHzARM®Cortex®-M0のメインプロセッサが含まれ、16 MHz水晶、オプションの32.768 kHz、LCフィルタ、および堅牢なPCBオンボードアンテナが統合されています. ND01は、簡単なプログラミングのためにSPIマスター/スレーブ、I²CマスターおよびUARTで事前にプログラムすることができます.このモジュールは、長い伝送範囲、高い信頼性、低消費電力、および妥当なサイズを特長としています. 1.27 mmピッチのスタンプスティックパッケージは、組み立てが簡単で費用効果の高いPCB設計を実現します.


・スレーブ

・調整可能なパラメータ: ボーレート、接続間隔、ブロードキャスト間隔、TX電力…

・リモートリセット



・マウスとキーボード ・ゲームコントローラー

・産業用照明 ・スマートトイ

・ 医療機器 ・健康/フィットネスセンサーとモニターデバイス




ワイヤレスSoC:


  • 16MHzARM®Cortex®-M032ビットプロセッサ
  • TX電力:-20 dBm〜 + 4 dBm
  • BLEモードでの感度:-93 dBm
  • メモリー
    • -256KBフラッシュ
    • -16 KB RAM



サポートされているプロトコル:


  • Bluetooth4.2低エネルギー



現在の消費量:


  • スリープモードで0.3μA〜0.4μA(EN無効)
  • 250ミリ秒のブロードキャストサイクルで0.14mA〜0.54 mA
  • 100msの接続サイクルで0.41mA



動作範囲:


  • 供給電圧範囲1.8V〜3.6 V
  • 使用温度範囲:-40 ° C〜 + 85 ° C


豊富な周辺機器:


  • 10ビットADC
  • 29のGPIO
  • SPIマスター/スレーブ
  • I²Cマスター
  • UART(CTS / RTS)



証明書:


  • IC
  • FCC
  • SRRC
