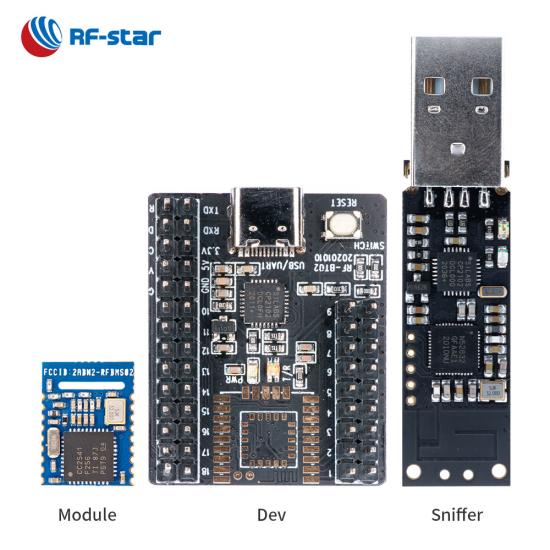

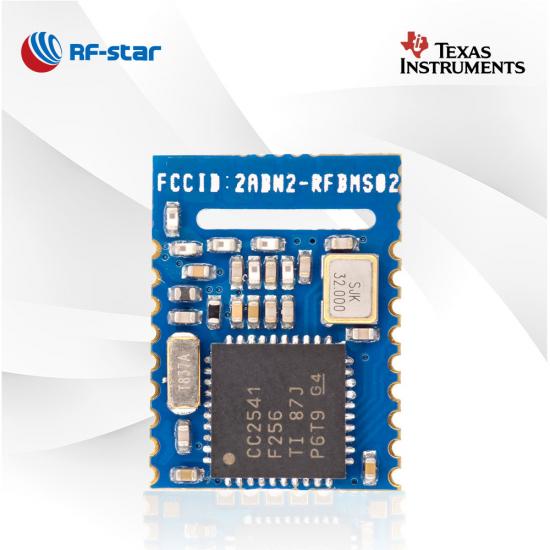

RF-BM-S02A CC2541 Bluetooth LE 4.2 モジュールは、RF-star で最も人気のあるワイヤレス モジュールの 1 つであり、スマート バッテリー供給アプリケーションを対象としています。小型で高性能なRF-BM-S02Aは、デザイン面で最適です。
P/N:
RF-BM-S02ASoC:
CC2541プロセッサー:
Low-Power 8051 Microcontroller Core With Code Prefetchプロトコル:
Bluetooth 4.2 low energy作業頻度:
2402 MHz ~ 2480 MHzパッケージ（mm）:

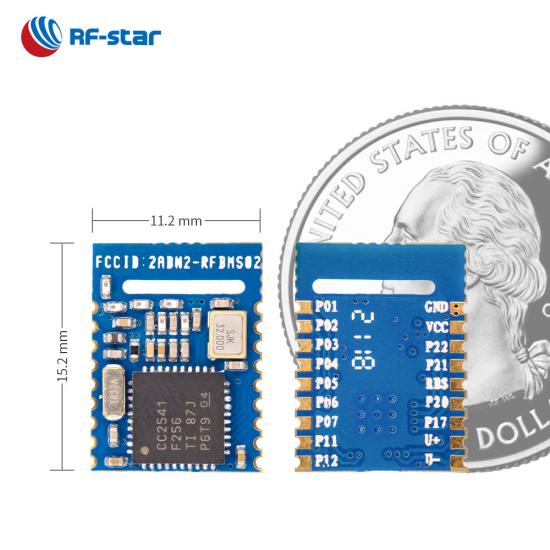

15.1 x 11.3 x 1.7, half-hole, 1.27 pitch, 18-pin特徴:
Small size packageGPIO:
13最大TXパワー:
0 dBm送信範囲:

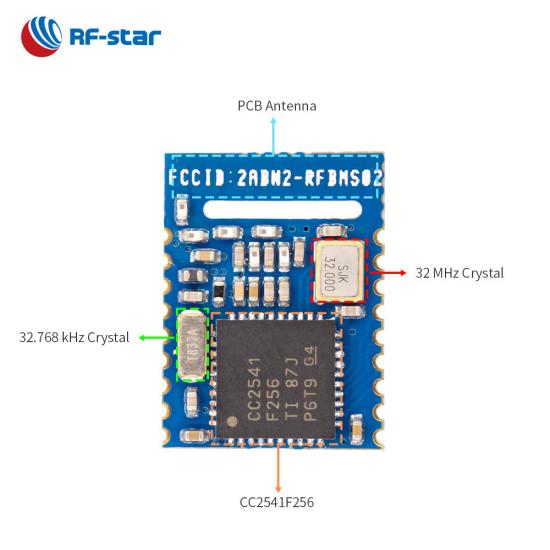

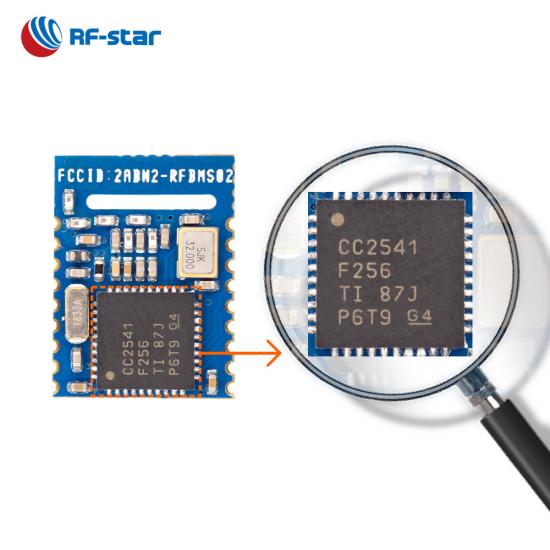

20 mRF-BM-S02A は、 Texas Instruments CC2541 SoCをベースとした低電力Bluetooth LE4.2モジュールです。8051 コアはメインプロセッサです。このモジュールには、32 MHz クリスタル、32.768 kHz クリスタル、LC バラン、および高性能逆 F PCB アンテナが統合されています。そのパッケージは、RF-star の一連の BLE モジュールと互換性のあるピン 2 ピンをサポートしています。このモジュールは、透過伝送モード (ブリッジ モード) および直接駆動モードとして動作できます。
～BLE4.2 透過伝送 （ブリッジ）プロトコル～
- ダイレクトドリブンプロトコル -
· モジュールの役割:スレーブ、マスター
· 調整可能なパラメータ:ボーレート、接続間隔、ブロードキャスト間隔、TX 電力…
ワイヤレス SoC:
特徴：
消費電流:
動作範囲:
豊富な周辺機器:
| TI CC254x シリーズ BLE モジュール | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 部品番号 | RF-BM-S01 | RF-BM-S01A | RF-BMPA-2541B1 | RF-BM-S02 | RF-BM-S02A | RF-BM-S02I | |||
| 写真 |  |
 |
 |
 |
 |
 |
|||
| IC | C2540 | CC2541 | CC2541、CC2592 | C2540 | CC2541 | C2540 | |||
| 芯 | 8051 | 8051 | 8051 | 8051 | 8051 | 8051 | |||
| アンテナ | PCB/ハーフホールインターフェース | PCB/ハーフホールインターフェース | PCB/IPEX/ハーフホールインターフェース | プリント基板 | プリント基板 | IPEX | |||
| ラム | 8KB | 8KB | 8KB | 8KB | 8KB | 8KB | |||
| 閃光 | 256KB | 256KB | 256KB | 256KB | 256KB | 256KB | |||
| プロトコル | BLE4.2 | BLE4.2 | BLE4.2 | BLE4.2 | BLE4.2 | BLE4.2 | |||
| 電源 | 2.0V～3.6V、3.3Vを推奨 | 2.0V～3.6V、3.3Vを推奨 | 2.0V～3.6V、3.3Vを推奨 | 2.0V～3.6V、3.3Vを推奨 | 2.0V～3.6V、3.3Vを推奨 | 2.0V～3.6V、3.3Vを推奨 | |||
| 頻度 | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | 2.4GHz | |||
| 最大。送信電力 | +4dBm | 0dBm | +19dBm | +4dBm | 0dBm | +4dBm | |||
| 受信感度 | -94dBm | -94dBm | -94dBm | -94dBm | -94dBm | -94dBm | |||
| GPIO | 19 | 19 | 19 | 13 | 13 | 13 | |||
| 作業温度 | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ | -40℃～+85℃ | |||
| 保管温度 | -40℃～+125℃ | -40℃～+125℃ | -40℃～+125℃ | -40℃～+125℃ | -40℃～+125℃ | -40℃～+125℃ | |||
| 伝送範囲 | 75メートル | 55メートル | 120メートル | 70メートル | 50メートル | 80 m (外部 PCB アンテナ) | |||
| 寸法(mm) | 17.4×13.7×1.7 | 17.4×13.7×1.7 | 31.4×13.7×2.1 | 15.2×11.2×1.7 | 15.2×11.2×1.7 | 15.2×11.2×2.1 | |||
| パッケージ | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | 1.27mmピッチ半穴 | |||
| 太田 | √ | √ | √ | √ | √ | √ | |||
| Bluetooth メッシュ | × | × | × | × | × | × | |||
| 長距離 | × | × | × | × | × | × | |||
| 2Mbps PHY | × | × | × | × | × | × | |||
| AoA/AoD | × | × | × | × | × | × | |||
| UARTプロトコル | マスター/スレーブ | マスター/スレーブ | マスター/スレーブ | マスター/スレーブ | マスター/スレーブ | マスター/スレーブ | |||
| 機能 | すべての IO、透過的伝送および直接駆動 | すべての IO、透過的伝送および直接駆動 | PA+LNA、より長い伝送距離 | 小型、透明伝送、ダイレクトドライブ | 小型、透明伝送、ダイレクトドライブ | 外部アンテナ、透過伝送、直接駆動 | |||
