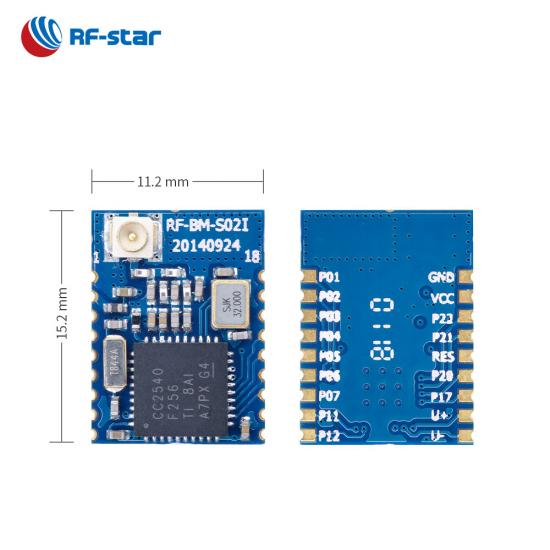

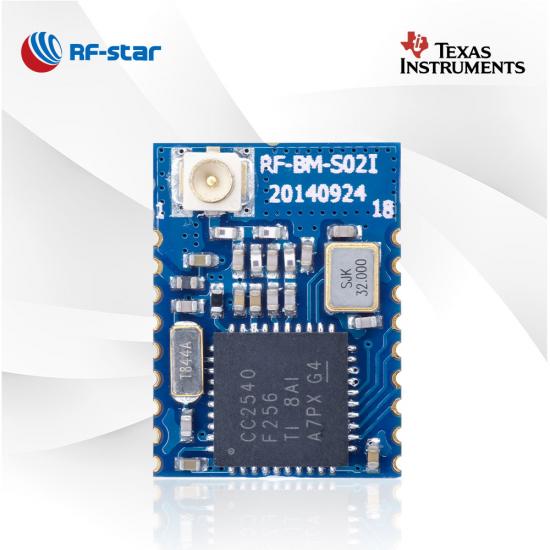

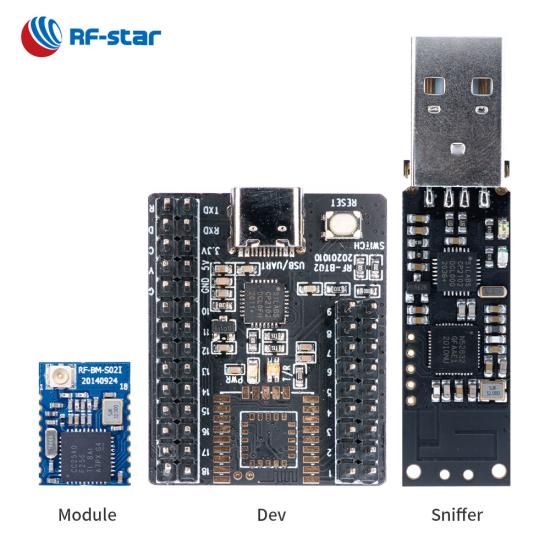

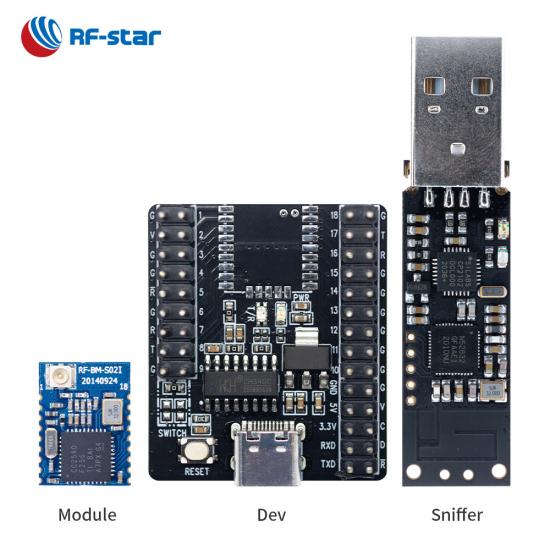

マスター/スレーブ BLE4.2 CC2540 モジュール RF-BM-S02I

RF-BM-S02I は、バッテリ駆動および長距離要件のアプリケーション向けに設計された IPEX コネクタを備えた CC2540 モジュールです。サイズが小さいこのモジュールは、設計に最適な BLE パーツとなる可能性があります。

P/N:
RF-BM-S02I
SoC:
CC2540
プロセッサー:
Low-Power 8051 Microcontroller Core With Code Prefetch
プロトコル:
Bluetooth 4.2 low energy
作業頻度:
2402 MHz ~ 2480 MHz
パッケージ（mm）:
15.2 x 11.2 x 1.7, half-hole, 1.27 pitch, 18-pin
特徴:
IPEX connector
GPIO:
13
最大TXパワー:
+4 dBm
送信範囲:
50 m

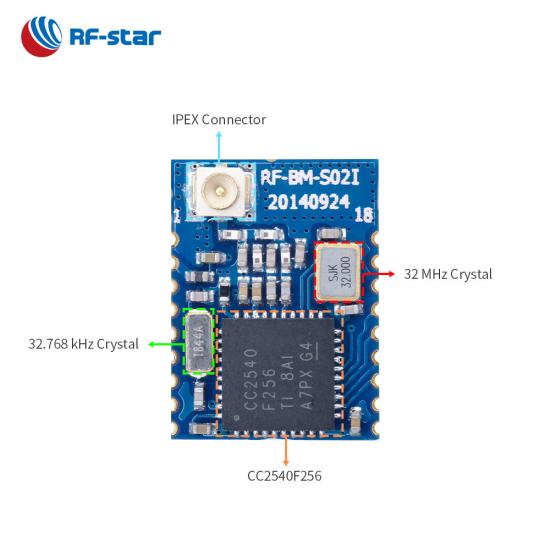

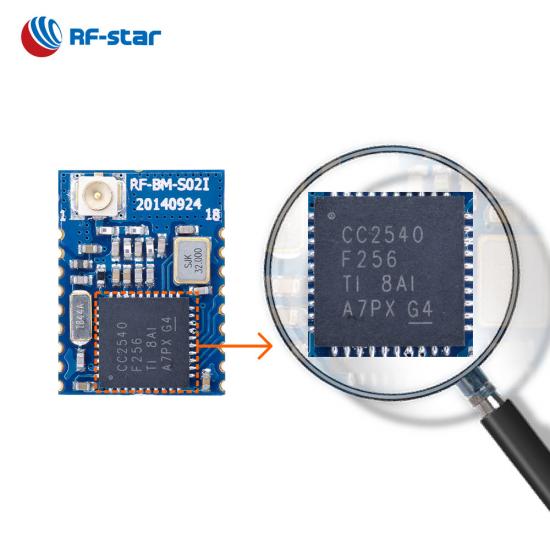

RF-BM-S02I Bluetooth 4.2 LE モジュールは、低電力 8051 コアを備えたTexas Instruments CC2540 SoC に基づいています。このモジュールは、32 MHz クリスタル、32.768 kHz クリスタル、LC バラン、および RF 信号出力用の IPEX コネクタで構成されています。最大 4 dBm の TX 電力と IPEX コネクタを備えたこのモジュールにより、長距離アプリケーションでの可能性が高まります。BLE マスターまたはスレーブプロトコルを使用して事前にプログラムできるため、製品設計を迅速に開始できます。また、このモジュールは、 BLE4.2 から BLE5.2 までの幅広い RF スター BLE モジュールとピン 2 ピン互換性があります。

マスター/スレーブ BLE4.2 CC2540 モジュール

～BLE4.2 透過伝送（ブリッジ）プロトコル～

BLE 4.2 透過伝送モジュールの機能

- ダイレクトドリブンプロトコル -

BLE 4.2 透過伝送モジュールの機能

· モジュールの役割:スレーブ、マスター

· 調整可能なパラメータ:ボーレート、接続間隔、ブロードキャスト間隔、TX 電力…

ワイヤレス SoC:

コードプリフェッチ機能を備えた低電力 8051 マイクロコントローラコア
送信電力: +4 dBm
BLE モードの感度: -94 dBm
メモリ

-256KBフラッシュ
-8kB SRAM

特徴：

Bluetooth 4.2 低エネルギー

消費電流:

スリープモード時0.35μA
250 ms ブロードキャストサイクルで 202 μA
100msの接続サイクルで243μA

動作範囲:

供給電圧範囲: 2.0 V ~ 3.6 V
使用温度範囲: -40 °C ~ +85 °C

豊富な周辺機器:

12ビットADC
13 GPIO
USB
IR
DMA
UART (CTS/RTS)

RF-BM-S02_S02I_S02A ハードウェアデータシート V1.0_20230526

TI CC254x シリーズ BLE モジュール
部品番号	RF-BM-S01	RF-BM-S01A	RF-BMPA-2541B1	RF-BM-S02	RF-BM-S02A	RF-BM-S02I
写真
IC	C2540	CC2541	CC2541、CC2592	C2540	CC2541	C2540
芯	8051	8051	8051	8051	8051	8051
アンテナ	PCB/ハーフホールインターフェース	PCB/ハーフホールインターフェース	PCB/IPEX/ハーフホールインターフェース	プリント基板	プリント基板	IPEX
ラム	8KB	8KB	8KB	8KB	8KB	8KB
閃光	256KB	256KB	256KB	256KB	256KB	256KB
プロトコル	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2	BLE4.2
電源	2.0V～3.6V、3.3Vを推奨	2.0V～3.6V、3.3Vを推奨	2.0V～3.6V、3.3Vを推奨	2.0V～3.6V、3.3Vを推奨	2.0V～3.6V、3.3Vを推奨	2.0V～3.6V、3.3Vを推奨
頻度	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
最大。送信電力	+4dBm	0dBm	+19dBm	+4dBm	0dBm	+4dBm
受信感度	-94dBm	-94dBm	-94dBm	-94dBm	-94dBm	-94dBm
GPIO	19	19	19	13	13	13
作業温度	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃
保管温度	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃
伝送範囲	75メートル	55メートル	120メートル	70メートル	50メートル	80 m (外部 PCB アンテナ)
寸法(mm)	17.4×13.7×1.7	17.4×13.7×1.7	31.4×13.7×2.1	15.2×11.2×1.7	15.2×11.2×1.7	15.2×11.2×2.1
パッケージ	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴
太田	√	√	√	√	√	√
Bluetooth メッシュ	×	×	×	×	×	×
長距離	×	×	×	×	×	×
2Mbps PHY	×	×	×	×	×	×
AoA/AoD	×	×	×	×	×	×
UARTプロトコル	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ
機能	すべての IO、透過的伝送および直接駆動	すべての IO、透過的伝送および直接駆動	PA+LNA、より長い伝送距離	小型、透明伝送、ダイレクトドライブ	小型、透明伝送、ダイレクトドライブ	外部アンテナ、透過伝送、直接駆動
