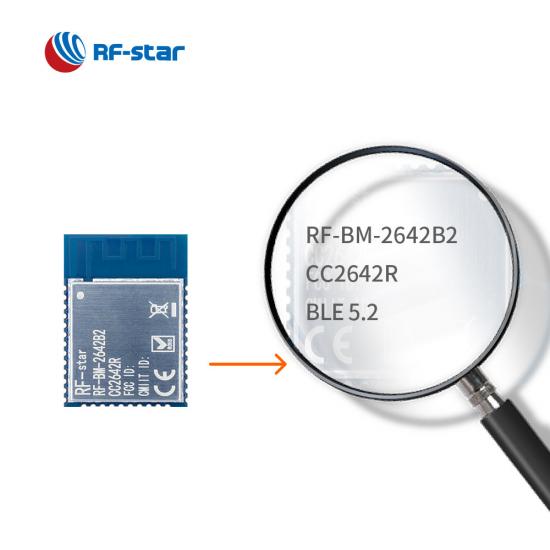

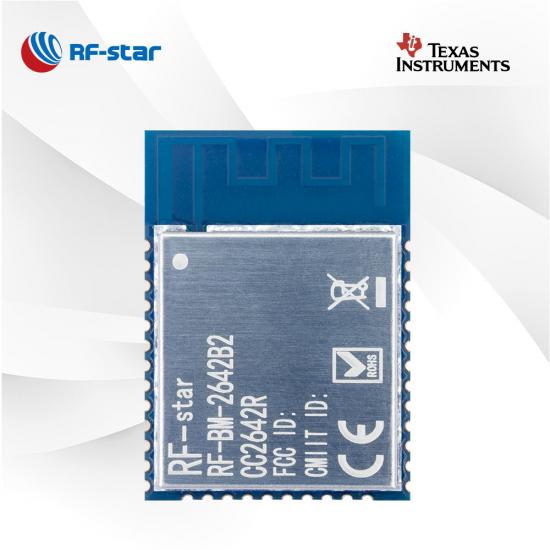

最新の TI CC2642R Bluetooth 5.2 低エネルギー モジュール RF-BM-2642B2

  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module
  • TI CC2642R Bluetooth 5.2 Low Energy Module

最新の TI CC2642R Bluetooth 5.2 低エネルギー モジュール RF-BM-2642B2

RF-BM-2642B2 は、IoT 製品の高性能要件向けに設計された Bluetooth 5.2 Low Energy モジュールです。方向検出機能により、モジュールは幅広いアプリケーションのニーズを満たすことができます。RF-BM-2642B2 CC2642R UART モジュールから設計を開始します。

  • P/N:

    RF-BM-2642B2

  • SoC:

    CC2642R

  • プロセッサー:

    48 MHz ARM® Cortex®-M4F

  • プロトコル:

    Bluetooth 5.2 low energy

  • 作業頻度:

    2402 MHz ~ 2480 MHz

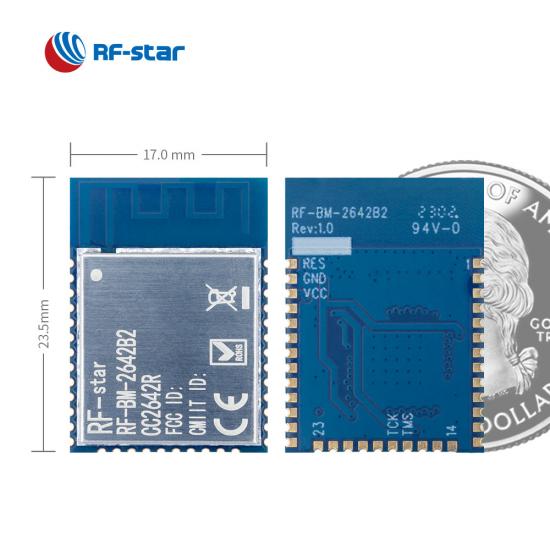

  • パッケージ（mm）:

    23.5 × 17.0 × 2.2, half-hole, 1.27 pitch, 36-pin

  • 特徴:

    LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension, Direction finding, Bluetooth mesh

  • GPIO:

    31

  • 最大TXパワー:

    +5 dBm

  • 送信範囲:

    150 m
今すぐお問い合わせ

RF-BM-2642B2  BLE5.2 モジュールは、低電力無線通信および高度なセンシング アプリケーション向けに最適化されています  。強力な TI CC2642R  SoC、48 MHz クリスタル、32.768 kHz クリスタル、352 KB のインシステム プログラマブル フラッシュ、256 KB ROM、LC フィルター、および高性能 PCB オンボード アンテナが統合されています。ARM® Cortex®-M4F コア プロセッサにより、CC2642R モジュールは柔軟な電力モードで極低電流で動作し、小型サイズ、堅牢な接続距離、および高い信頼性を備えています。Bluetooth Low Energy モジュールは、 1M PHY および 2M PHY データ レート、BLE 長距離、アドバタイズ拡張パケットを組み込んだ透過的な送信プロトコルで事前にプログラムすることもできます。TI SimpleLink™ CC13x2 および CC26x2 ソフトウェア開発キット (SDK)を使用すると 、このモジュールをBluetooth メッシュおよびリアルタイム ローカリゼーション (RTLS) アプリケーション に使用できます。

CC2642R BLE 5.2 モジュール RF-BM-2642B2 の機能


～ BLE 5.0 透過伝送 （ブリッジ）プロトコル ～

· いくつかの役割: マスター、スレーブ、マスター/スレーブ、ビーコン

· マルチ接続: 同時に 1 つのマスターと 7 つのスレーブ

· カスタムサービス UUID

・ ユーザ認証

・自動再接続

CC2642R モジュール RF-BM-2642B2 の BLE 5.0 透過伝送プロトコル

関連リソース:

CC2642R-Q1 車載グレード BLE モジュールがコネクテッドカーを強化

RFBM2642B1 CC2642R BLE モジュールで何ができるのですか?

CC2642R、CC2640、CC2640R2F の違い


ワイヤレス SoC:

  • 48 MHz ARM® Cortex®-M4F プロセッサ
  • TX パワー: 最大 +5 dBm
  • BLE モードの感度: -97 dBm
  • メモリ
    • -352KBフラッシュ
    • -256KB ROM
    • -80kB SRAM


特徴：

  • Bluetooth 4.2 低エネルギー
  • Bluetooth 5.0 低エネルギー
  • Bluetooth メッシュ
  • 方向探知


消費電流:

  • スリープモードで1.88μA
  • 200 ms ブロードキャスト サイクルで 101.94 μA
  • 100msの接続周期で77.07μA

動作範囲:

  • 電源電圧範囲 1.8 V ～ 3.8 V
  • 使用温度範囲: -40 °C ~ +85 °C


豊富な周辺機器:

  • 12ビットADC
  • DAC
  • 31 GPIO
  • SPI
  • I²C
  • I²S
  • RTC
  • UART (CTS/RTS)
TI CC264x シリーズ BLE モジュール
部品番号 RF-BM-2642QB1I RF-BM-2642B1 RF-BM-2642B2 RF-BM-4055B1L RF-BM-4077B1L RF-BM-4077B1 RF-BM-4044B5 RF-BM-4044B4 RF-BM-4044B3 RF-BM-4044B2
写真 RF-BM-2642QB1I CC2642R-Q1 BLE モジュール RF-BM-2642B1 CC2642R BLE モジュール RF-BM-2642B2 CC2642R BLE モジュール RF-BM-4055B1L CC2640R2LRHB BLE モジュール RF-BM-4077B1L CC2640R2LRGZ BLE モジュール RF-BM-4077B1 CC2640R2FRGZ BLE モジュール RF-BM-4044B5 CC2640R2F BLE モジュール RF-BM-4044B4 CC2640R2F BLE モジュール RF-BM-4044B3 CC2640R2F BLE モジュール RF-BM-4044B2 CC2640R2F BLE モジュール
IC CC2642R-Q1 CC2642R CC2642R CC2640R2LRHB CC2640R2LRGZ CC2640R2FRGZ CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM CC2640R2FRSM
芯 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M4F 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3 48 MHz ARM® Cortex®-M3
アンテナ IPEX プリント基板 プリント基板 プリント基板 プリント基板 プリント基板 チップ/ハーフホールインターフェース チップ/ハーフホールインターフェース IPEX プリント基板
ラム 88KB 88KB 88KB 28KB 28KB 28KB 28KB 28KB 28KB 28KB
閃光 352KB 352KB 352KB 128KB 128KB 128KB 128KB 128KB 128KB 128KB
プロトコル BLE5.2 BLE5.2 BLE5.2 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3 BLE5.3
電源 1.8 V ～ 3.63 V、3.3 V を推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨 1.8V～3.8V、3.3Vを推奨
頻度 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz 2.4GHz
最大。送信電力 +5dBm +5dBm +5dBm +5dBm +5dBm +5dBm +2dBm +2dBm +2dBm +2dBm
受信感度 -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY -97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY
GPIO 31 31 31 13 31 31 10 10 10 10
作業温度 -40℃～+125℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃ -40℃～+85℃
保管温度 -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃ -40℃～+125℃
伝送範囲 200m @ 1M PHY 300m @ LE コード化 PHY 110 m @ 1M PHY 160 m @ LE コード化 PHY 140 m @ 1M PHY 255 m @ LE コード化 PHY 60 m @ 1M PHY 90 m @ LE コード化 PHY 70 m @ 1M PHY 100 m @ LE コード化 PHY 80 m @ 1M PHY 110 m @ LE コード化 PHY チップアンテナ 30 m @ 1M PHY 60 m @ LE コード化 PHY チップアンテナ 20 m @ 1M PHY 50 m @ LE コード化 PHY 外部 PCB アンテナ 110 m @ 1M PHY 150 m @ LE コード化 PHY 60 m @ 1M PHY 90 m @ LE コード化 PHY
寸法(mm) 21.5×17.0×2.2 23.5×17.0×2.2 23.5×17.0×2.2 15.2×11.2×1.7 23.5×17.0×1.7 23.5×17.0×1.7 10.5×8.5×2.0 8.0×8.0×1.5 15.2×11.2×2.1 16.6×11.2×1.7
パッケージ 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴 1.27mmピッチ半穴
太田 √ √ √ √ √ √ √ √ √ √
Bluetooth メッシュ √ √ × × × × × × × ×
長距離 √ √ √ √ √ √ √ √ √ √
2Mbps PHY √ √ √ √ √ √ √ √ √ √
AoA/AoD √ √ √ × × √ √ √ √ √
UARTプロトコル マスターとスレーブを同時に マスターとスレーブを同時に マスターとスレーブを同時に マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ マスター/スレーブ
機能 AEC-Q100グレード 高い耐干渉性能 高い耐干渉性能 高い費用対効果 高い費用対効果 より利用可能なアプリケーションのための 31 GPIO 小型・両面パッド 超小型寸法 外部アンテナにも対応可能 高い安定性
