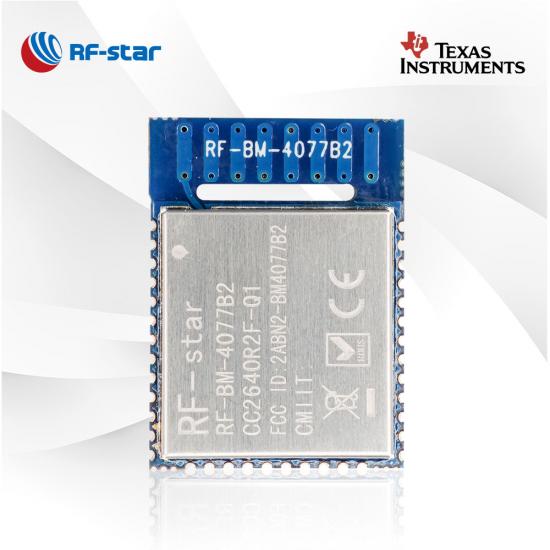

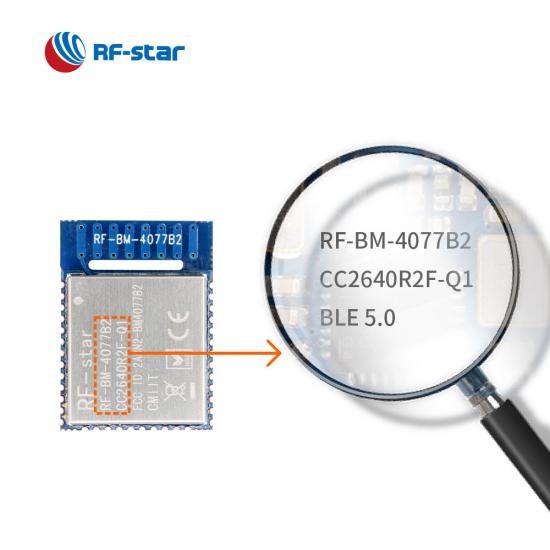

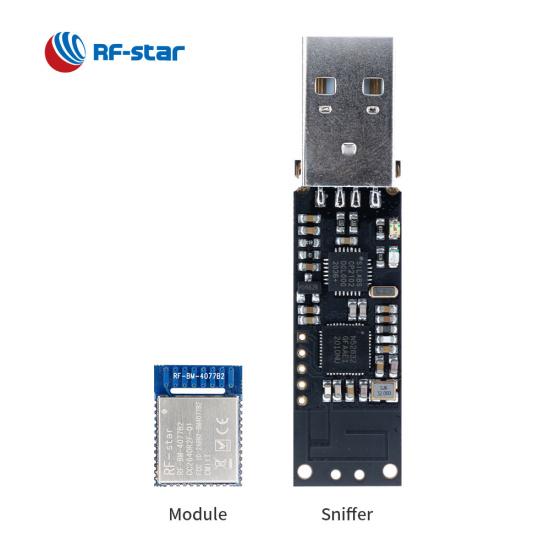

車載用 BLE5.0 CC2640R2F-Q1 モジュール RF-BM-4077B2

RF-BM-4077B2 は、自動車市場向けの Bluetooth 4.2 および Bluetooth 5.0 Low Energy モジュールです。IC CC2640R2F-Q-1 は、AEC-Q100 準拠のワイヤレス SoC です。RF-BM-4077B2 を見つけて、設計の RF 部分を完成させるのに役立ちます。

P/N:
RF-BM-4077B2
SoC:
CC2640R2F-R2F
プロセッサー:
48 MHz ARM® Cortex®-M3
プロトコル:
Bluetooth 5.0 low energy
作業頻度:
2402 MHz ~ 2480 MHz
パッケージ（mm）:

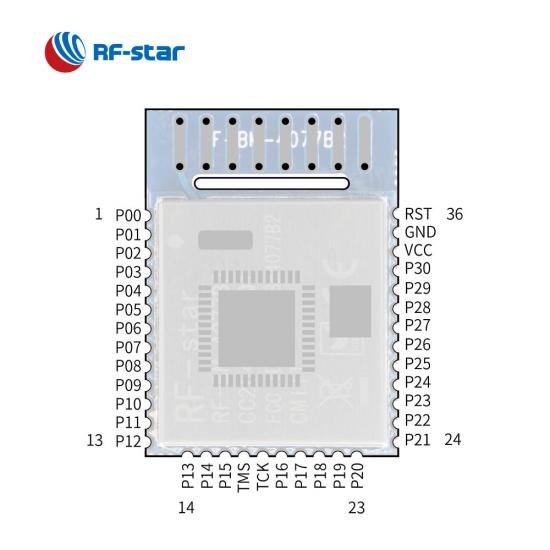

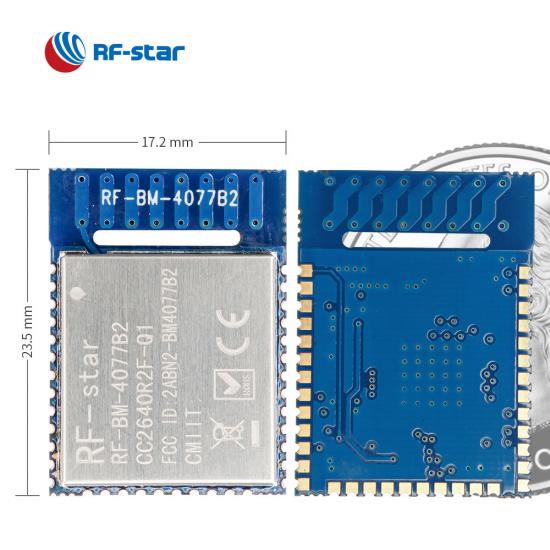

23.5 × 17.0 × 1.7, half-hole, 1.27 pitch, 36-pin
特徴:
wide working temperature range of -40 °C ~ +105 °C, LE 1M PHY, LE 2M PHY, LE Coded PHY (long range), Advertising extension
GPIO:
31
最大TXパワー:
+5 dBm
送信範囲:
120 m

今すぐお問い合わせ

RF-BM-4077B2 は、 RF-star の最初の自動Bluetooth トランスミッターです。これは、 Bluetooth 4.2およびBluetooth 5.0 Low EnergyをサポートするTexas Instruments CC2640R2F-Q1 AEC-Q100 準拠のワイヤレス SoCをベースとしています。48 MHz の 32 ビット ARM Cortex-M3 メインプロセッサにより、このモジュールは高性能で消費電力が低くなります。このモジュールは、24 MHz クリスタル、32.768 kHz クリスタル、LC バラン、および逆 F PCB アンテナで構成されます。トランスペアレント伝送モードで動作し、AT コマンドでパラメータを設定できるため、ユーザーはアプリケーション向けに信頼性の高い BLE 接続を迅速に構築できます。このCC2640R2Fモジュールは、自動車産業に最適なモジュールの 1 つです。

車載用BLE5.0 CC2640R2F-Q1モジュール

～ BLE 5.0 透過伝送 （ブリッジ）プロトコル～

・スレーブ単体の役割、マスター単体の役割

· カスタムサービス UUID

・接続パスワード

・データレート：1Mbps 、2Mbps、500kbps、125kbps

・アドバタイジング拡張パケット

CC2640R2F-Q1 モジュールは BLE 5.0 透過伝送モジュールをサポートします

～BLE4.2 透過伝送 （ブリッジ）プロトコル～

· いくつかの役割:スレーブ、マスター、マスター/スレーブ

· 調整可能なパラメータ:ボーレート、接続間隔、ブロードキャスト間隔、送信電力…

・接続パスワード

CC2640R2F-Q1 モジュールは BLE 4.2 透過伝送モジュールをサポートします

TI CC2640R2L と CC2640R2F の違い

TI シリーズモジュール用テストボードピンボード (CC2540 CC2541 CC2640)

ワイヤレス SoC:

48 MHz ARM® Cortex®-M3 プロセッサ
TX パワー: 最大 +5 dBm
BLE モードの感度: -97 dBm
メモリ

-128KBフラッシュ
-20kB SRAM

サポートされているプロトコル:

Bluetooth 4.2 低エネルギー
Bluetooth 5.0 低エネルギー

消費電流:

スリープモードで2.71μA
200 ms ブロードキャストサイクルで 38.11 μA (内部 EN プルアップを無効にする)
20 ms 接続サイクルで 188.72 μA (内部 EN プルアップを無効にする)

動作範囲:

電源電圧範囲 1.8 V ～ 3.8 V
使用温度範囲: -40 °C ~ +105 °C

豊富な周辺機器:

12ビットADC
31 GPIO
SPI
I²C
I²S
RTC
UART (CTS/RTS)
AES-128

RF-BM-4077B2 ハードウェアデータシート V1.0_20230526

TI CC264x シリーズ BLE モジュール
部品番号	RF-BM-2642B1	RF-BM-4077B2	RF-BM-4055B1L	RF-BM-4077B1L	RF-BM-4077B1	RF-BM-4044B5	RF-BM-4044B4	RF-BM-4044B3	RF-BM-4044B2
写真
IC	CC2642R	CC2640R2F-Q1	CC2640R2LRHB	CC2640R2LRGZ	CC2640R2FRGZ	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM	CC2640R2FRSM
芯	48 MHz ARM® Cortex®-M4F	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3	48 MHz ARM® Cortex®-M3
アンテナ	プリント基板	プリント基板	プリント基板	プリント基板	プリント基板	チップ/ハーフホールインターフェース	チップ/ハーフホールインターフェース	IPEX	プリント基板
ラム	88KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB	28KB
閃光	352KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB	128KB
プロトコル	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3	BLE5.3
電源	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨	1.8V～3.8V、3.3Vを推奨
頻度	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz	2.4GHz
最大。送信電力	+5dBm	+5dBm	+5dBm	+5dBm	+5dBm	+2dBm	+2dBm	+2dBm	+2dBm
受信感度	-97 dBm @ BLE 1M PHY -105 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY	-97 dBm @ BLE 1M PHY -103 dBm @ 125 kbps LE コード化 PHY
GPIO	31	31	13	31	31	10	10	10	10
作業温度	-40℃～+85℃	-40℃～+105℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃	-40℃～+85℃
保管温度	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃	-40℃～+125℃
伝送範囲	110 m @ 1M PHY 160 m @ LE コード化 PHY	100 m @ 1M PHY 150 m @ LE コード化 PHY	60 m @ 1M PHY 90 m @ LE コード化 PHY	70 m @ 1M PHY 100 m @ LE コード化 PHY	80 m @ 1M PHY 110 m @ LE コード化 PHY	チップアンテナ 30 m @ 1M PHY 60 m @ LE コード化 PHY	チップアンテナ 20 m @ 1M PHY 50 m @ LE コード化 PHY	外部 PCB アンテナ 110 m @ 1M PHY 150 m @ LE コード化 PHY	60 m @ 1M PHY 90 m @ LE コード化 PHY
寸法(mm)	23.5×17.0×2.2	23.5×17.0×2.2	15.2×11.2×1.7	23.5×17.0×1.7	23.5×17.0×1.7	10.5×8.5×2.0	8.0×8.0×1.5	15.2×11.2×2.1	16.6×11.2×1.7
パッケージ	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴	1.27mmピッチ半穴
太田	√	√	√	√	√	√	√	√	√
Bluetooth メッシュ	√	×	×	×	×	×	×	×	×
長距離	√	√	√	√	√	√	√	√	√
2Mbps PHY	√	√	√	√	√	√	√	√	√
AoA/AoD	√	√	×	×	√	√	√	√	√
UARTプロトコル	マスターとスレーブを同時に	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ	マスター/スレーブ
機能	高い耐干渉性能	AEC-Q100グレード、高い耐干渉性能	高い費用対効果	高い費用対効果	より利用可能なアプリケーションのための 31 GPIO	小型・両面パッド	超小型寸法	外部アンテナにも対応可能	高い安定性
